M16规格金属按压式电源控制按钮

　　这款M16规格的金属按压开关，是工业电控回路里非常常见的主令控制元件，日常在各类工业控制柜、小型机电设备、户外检测装置、改装车用电控面板上都能见到它的身影，主要承担设备电源通断、功能触发的控制作用，相比塑料材质的同规格按钮，金属外壳的结构在抗冲击、耐油污、防误碰损坏上的表现要出色很多，适配车间多尘、有少量切削液飞溅的复杂工况。

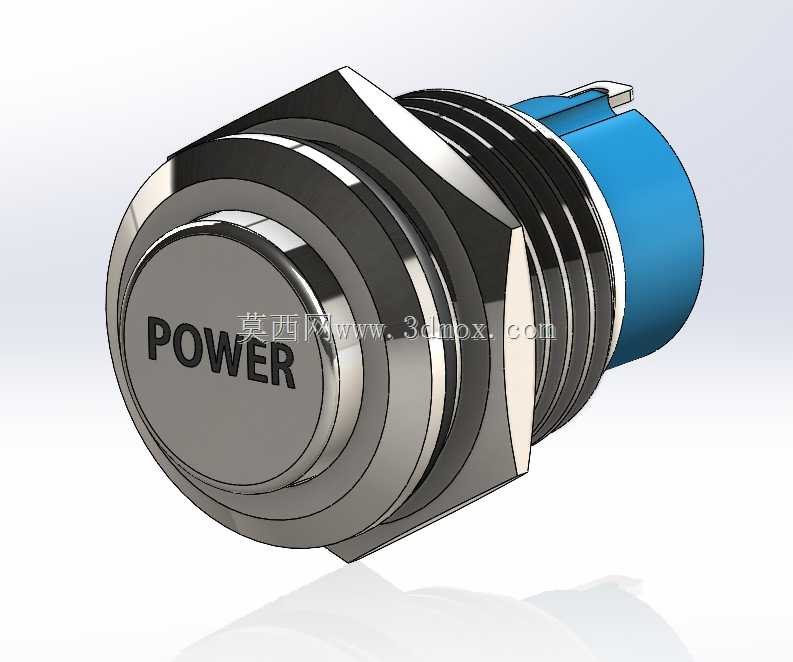

　　从结构设计来看，这款按钮采用标准M16螺纹安装结构，安装面板的开孔直径严格匹配16mm公差要求，螺纹段长度适配1-5mm厚度的安装面板，配套的六角锁紧螺母可以从面板背面完成紧固，安装后不会出现晃动松脱的问题。按钮头部采用高光亮面金属材质，顶面蚀刻POWER标识，操作人员可以快速识别按钮功能，避免误操作。头部的法兰边做了圆弧过渡处理，没有尖锐棱角，日常操作按压时不会划伤手部，同时法兰边的直径大于安装开孔，安装后可以完全遮盖开孔边缘的毛刺，提升面板整体的整洁度。

　　按钮的操作行程设计在2mm左右，按压时有清晰的段落反馈，操作人员不需要额外观察指示灯，仅凭手感就能确认是否触发到位，避免出现虚按导致的指令未发出问题。按钮尾部采用插片式接线结构，适配常规的6.3mm冷压端子，接线时不需要焊接，直接将压好端子的导线插入锁紧即可，后期维护更换时拆装效率更高。尾部的绝缘基座采用高强度工程塑料材质，具备良好的绝缘性能，相邻接线端子之间的爬电距离满足低压电控的安全要求，不会出现接线间短路的问题。

　　建模过程中，首先以安装螺纹的轴线为基准建立核心装配基准轴，所有回转类结构都围绕该基准轴做同轴约束，保证螺纹段、头部法兰、操作按帽、尾部基座的同轴度控制在0.05mm以内，避免安装后出现按帽偏斜、卡滞的问题。金属外壳的壁厚设计在1.2mm，既保证了外壳的结构强度，在承受10N以内的侧向冲击力时不会出现变形，同时也控制了整体重量，不会给安装面板带来额外的负重。按帽和外壳之间的配合间隙控制在0.1mm，既保证按压动作顺畅无卡滞，也能阻挡大部分粉尘、飞溅的液体从配合间隙进入开关内部，提升元件的环境适应能力。

　　在实际选型应用中，这款按钮可以适配AC220V以内的低压控制回路，额定工作电流满足常规继电器、接触器线圈的控制需求，不需要额外加装中间继电器就可以直接驱动小功率负载。安装时只需要在面板上开出直径16mm的安装孔，将按钮从面板正面插入，背面套上防水密封圈（如果是户外工况可以选配），再拧上六角锁紧螺母，用扳手拧紧到合适力矩即可，整个安装过程不超过2分钟，非常适合批量设备的装配作业。按钮的金属外壳可以和设备的接地端连通，起到电磁屏蔽的作用，在有一定电磁干扰的工业环境下，也不会因为外界干扰出现误触发的问题。

　　从建模细节来看，螺纹部分采用标准公制M16*1.5的牙型建模，牙型角60度，和实际标准紧固件的参数完全一致，装配模拟时可以和标准六角螺母完成完美配合，不会出现干涉或者配合过松的问题。头部的POWER标识采用凹陷蚀刻的结构建模，深度0.2mm，和实际产品的丝印/蚀刻效果一致，渲染后可以清晰呈现标识内容。尾部的接线插片做了倒角处理，方便冷压端子的插入，插片的厚度0.8mm，和行业通用的端子规格匹配，不会出现插片过薄接触不良、或者过厚插不进端子的问题。
