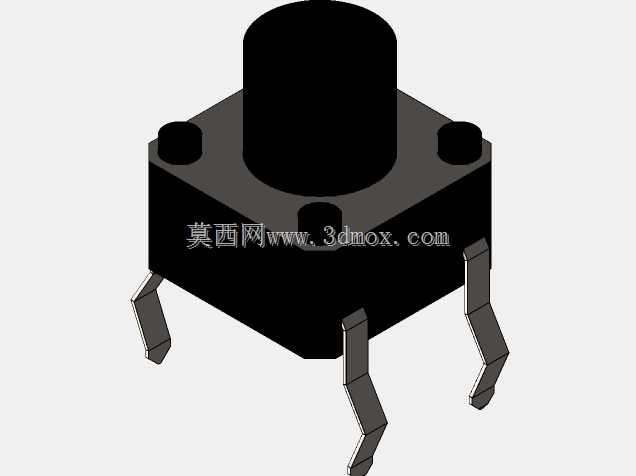

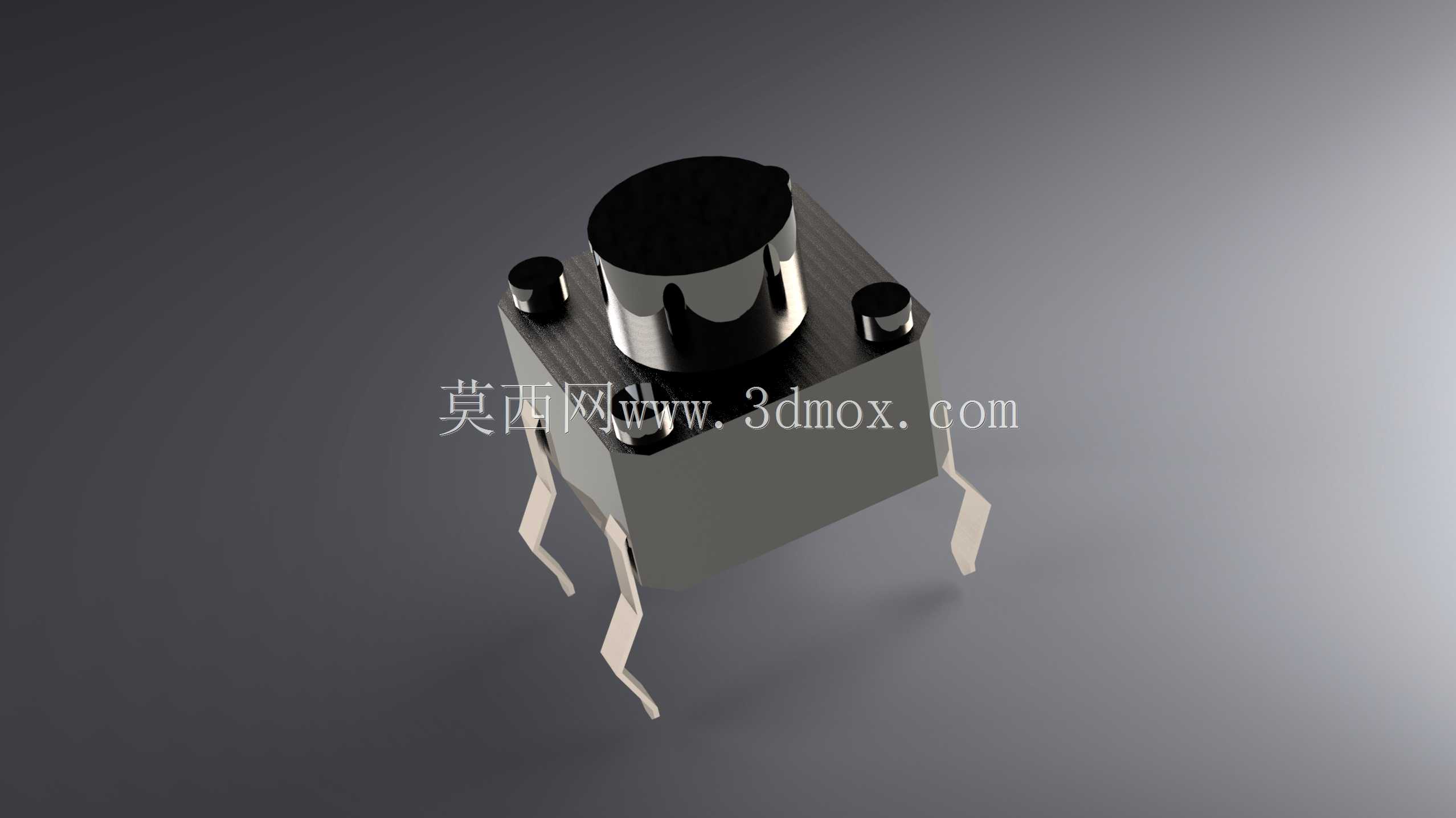

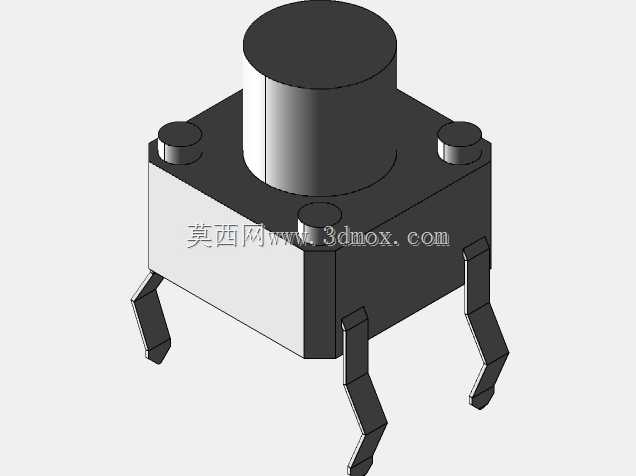

6×6规格四引脚直插式轻触按键结构

　　这类6mm见方的四脚直插轻触按键，是消费电子、工控小控制板、智能家居终端里最常见的输入触发元件，日常接触的路由器复位键、小型手持设备功能键、工控模块参数设置键、玩具控制触发位，大多采用这类规格的按键做输入触发。不同于大尺寸的电源开关，这类轻触按键属于瞬时接触型元件，常态下触点处于断开状态，施加按压力度达到动作阈值后内部弹片形变完成触点导通，撤去外力后弹片复位自动断开回路，专门用来给控制电路传递瞬时触发信号，不需要承担大电流通断任务，一般通过的都是毫安级的信号电流，不会直接接入动力回路。

　　从结构设计逻辑来看，四臂引脚的布局是为了兼顾波峰焊工艺的稳定性与安装后的抗外力能力，四个引脚分成两组连通的触点，焊接到PCB板后四个焊脚同时受力，相比两脚款的轻触按键，能承受更大的侧向按压力，不会因为用户按动时的角度偏移出现焊脚脱焊、按键本体歪斜的问题。按键本体采用方形基座设计，基座边缘做了微小的定位凸点，在PCB布局时可以对应板上的丝印框快速对位，避免贴装或手工焊接时出现角度偏转。顶部的按键帽做了圆弧过渡处理，按动时手指接触的触感更柔和，不会因为棱角产生硌手的触感，同时帽体与基座之间预留了足够的活动间隙，不会因为加工公差出现卡键、按动不畅的问题。

　　尺寸边界上，这款按键的本体长宽均为6mm，整体高度包含引脚在内为6mm，属于标准的6×6×6轻触开关规格，PCB布局时需要预留的安装空间不小于7×7mm，焊盘设计要对应四个引脚的位置做椭圆形焊盘，引脚伸出本体的长度适配1.6mm标准厚度PCB的波峰焊工艺，插装后引脚露出PCB背面的长度控制在1-1.5mm，既保证焊接时焊锡能充分浸润引脚，又不会因为引脚过长和背面其他元件产生干涉。内部的弹片采用高弹性金属材料，动作行程控制在0.25mm左右，按动力度统一在160gf上下，既不会因为力度太轻出现误触发，也不会因为力度过大导致按动费力，适合频繁操作的使用场景，常规使用寿命可以达到10万次以上的按动循环，能满足绝大多数民用与普通工控场景的使用需求。

　　在实际选型应用中，这类按键的安装高度需要和设备外壳的按键开孔做匹配，外壳开孔直径一般设计为4.5mm，开孔位置要和按键中心完全对正，偏差不能超过0.3mm，否则会出现按键卡在外孔边缘、按动无响应的问题。如果是需要做防水处理的设备，还可以在按键外部配套硅胶防水帽，不影响按动手感的同时提升防护等级。建模过程中需要重点还原引脚的弯折角度，四个引脚的外张角度要完全匹配实际产品的成型尺寸，否则在做装配干涉检查时会出现引脚与PCB焊盘对位不准的问题，基座内部的空腔结构不需要完全还原细节，只要保证外部安装尺寸、引脚位置、按键活动行程和实物一致，就能满足结构设计阶段的装配校验、空间预留需求，避免后续开模或样机装配时出现尺寸不匹配的问题。
