Smoothieboard3D打印机控制板三维建模作品

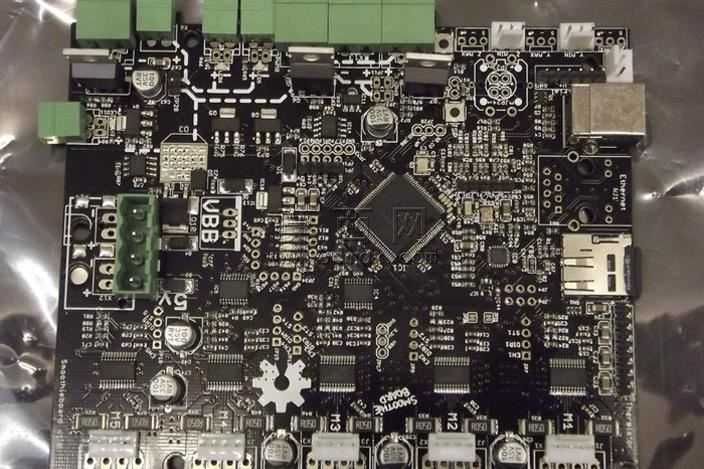

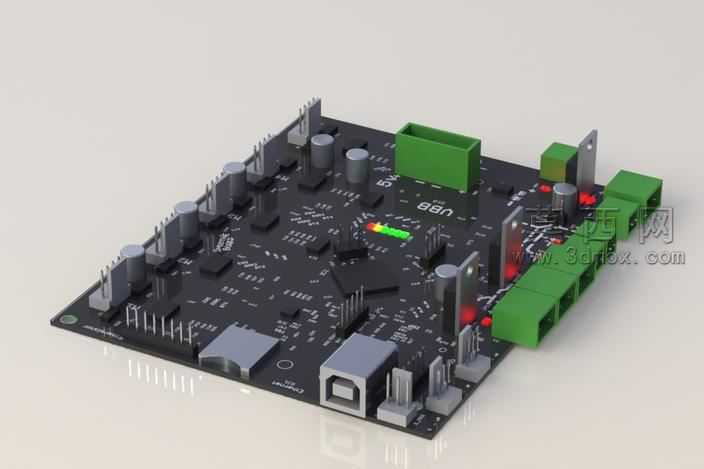

本作品为Smoothieboard控制板的三维建模成果，建模过程依托SolidWorks平台完成，整体还原度贴合实物的结构特征与外观细节。建模初期先梳理控制板的整体布局逻辑，以PCB基板为基础载体，先绘制基板的轮廓草图，精准定位板上所有元件的安装孔位、接口排布位置，确保基板的长宽尺寸、边角倒角、固定孔的孔径与孔位间距完全匹配实物参数。针对板上的各类电子元件，采用分模块建模的思路逐一还原：对于USB接口、电源接线端子这类外接接口，先拆解其外壳、金属触片、固定卡扣的结构，通过拉伸、切除、阵列等特征完成建模，还原接口的插拔导向结构与固定结构；对于电解电容、排针、接线座这类插接元件，根据实物的直径、高度、引脚间距参数，分别绘制柱形本体、引脚、定位凸点的细节，确保元件的安装位置与基板上的焊盘位置完全对齐；对于板上的芯片、指示灯、贴片元件，通过外观轮廓拉伸配合表面贴图的方式还原，既保证整体视觉效果的真实性，也合理控制模型的整体面数。材质与渲染阶段，为PCB基板赋予哑光黑的阻焊层材质，模拟真实电路板的哑光磨砂质感，为金属接口、引脚赋予抛光金属材质，还原金属件的反光特性，为绿色接线端子赋予硬质塑料材质，调整塑料材质的粗糙度与反光度匹配实物的塑料外壳质感，为指示灯赋予半透明的彩色材质，模拟通电状态下的透光效果。建模过程中特意还原了控制板的安装固定孔位，确保模型可直接用于3D打印机的整机装配模拟，验证控制板在设备机架上的安装适配性，排查安装过程中可能出现的结构干涉问题。模型同时导出了STEP、IGES等通用格式，可兼容多数三维设计软件，方便使用者根据自身需求调整元件布局、拓展外接模块的适配结构，也可用于3D打印机的组装教学、结构展示场景，帮助使用者直观理解控制板的接口排布与安装逻辑。
