工业配套离心式直流冷却鼓风设备结构

　　这类离心式直流冷却鼓风机，主要面向工业场景中直流电机的配套散热需求，常见于冶金、电力、装备制造车间里的中大功率直流电机运维场景——不少车间里的40至200kW级直流电机，在长时间重载运行时绕组、铁芯的发热量极大，靠自然通风完全无法把温升控制在绝缘等级允许的范围内，就需要这类专用的鼓风设备直接对接电机的冷却风道，强制输送冷却气流带走热量。从实际使用的角度看，它的送风参数是经过匹配设计的，0.4立方米每秒的送风量配合13毫巴的出风压力，既能保证冷却气流可以穿透电机定子、转子间的通风槽，不会因为风道阻力出现风量衰减，也不会因为风压过高造成不必要的能耗浪费，配套的驱动电机参数为2.2kW、2极2800转转速，刚好匹配叶轮的高效工作区间，不会出现大马拉小车或者动力不足的情况。

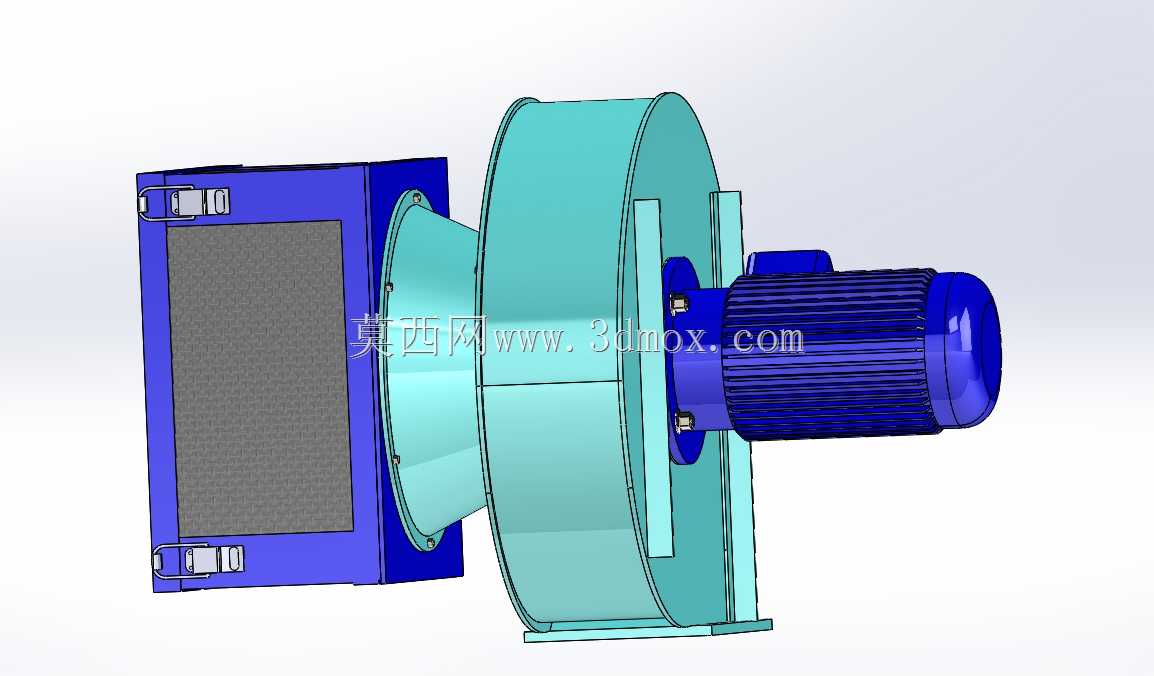

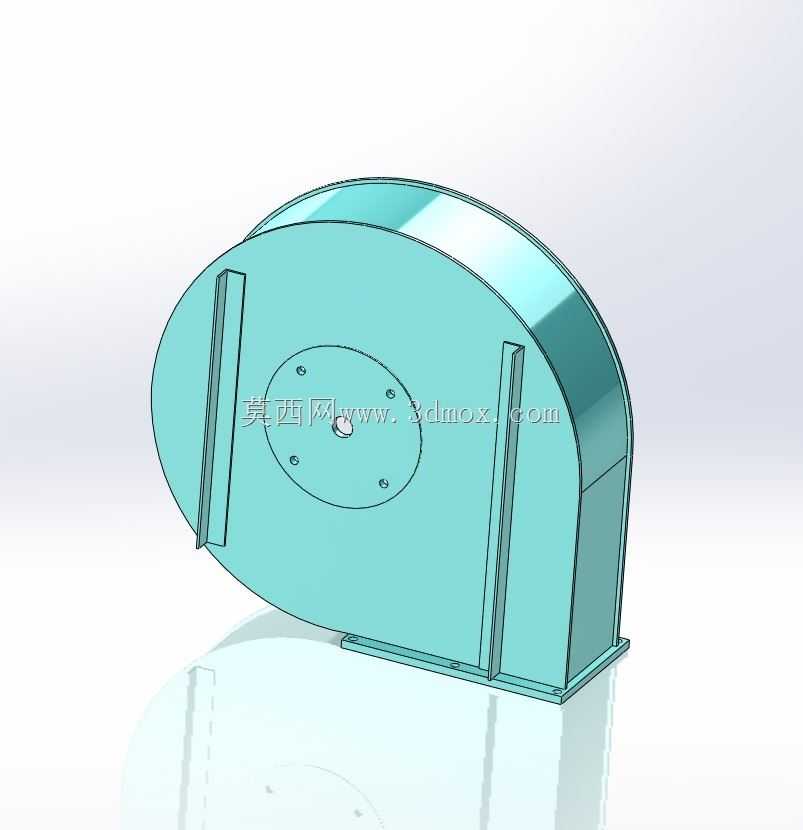

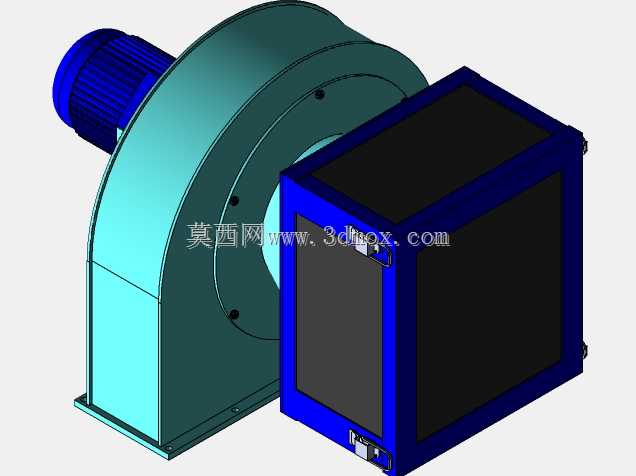

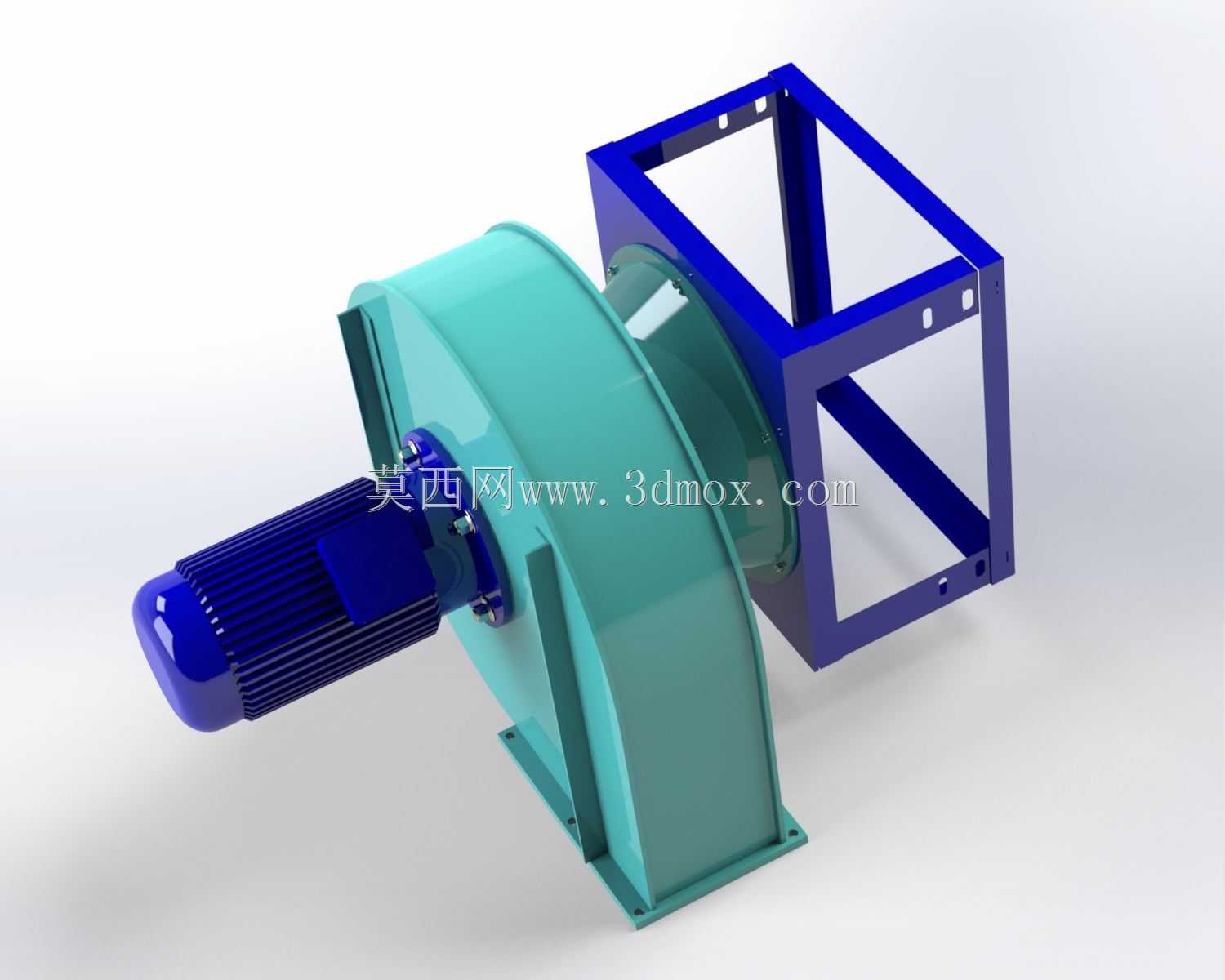

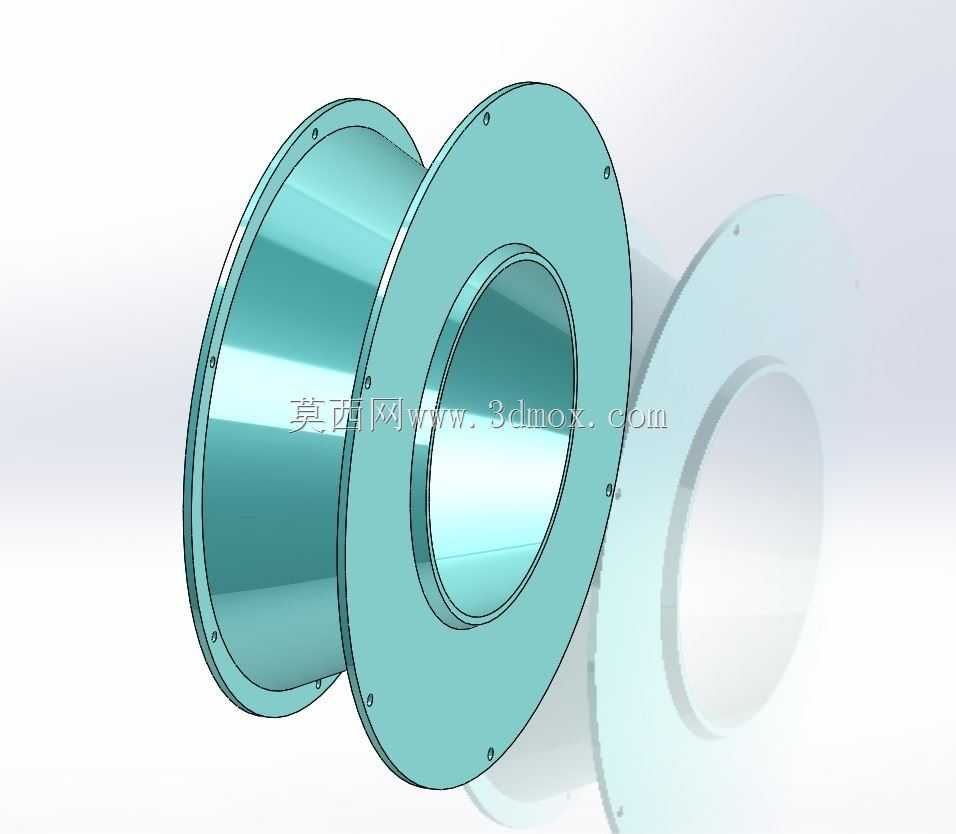

　　做结构设计的时候，首先要考虑的是安装适配性，设备整体分成三个核心结构段：最外侧的蓝色框架安装段，是专门用来和被冷却的直流电机机座端面对接的，框架上预留的安装孔位完全对应常规中大型直流电机的冷却接口尺寸，安装时不需要额外做转接法兰，直接通过螺栓紧固就能完成对接，框架的方形结构也能在安装时提供足够的结构强度，避免设备运行振动导致接口错位。中间的青绿色蜗壳段是气流增压的核心结构，采用阿基米德螺旋线的型线设计，叶轮转动时带动的气流在蜗壳内逐步减速增压，最终形成稳定的高压出风，蜗壳底部的安装底座是和蜗壳一体折弯焊接成型的，底座上的长条形安装孔可以适配不同的基础安装孔距，现场安装时可以微调设备位置，保证和电机接口的同轴度。

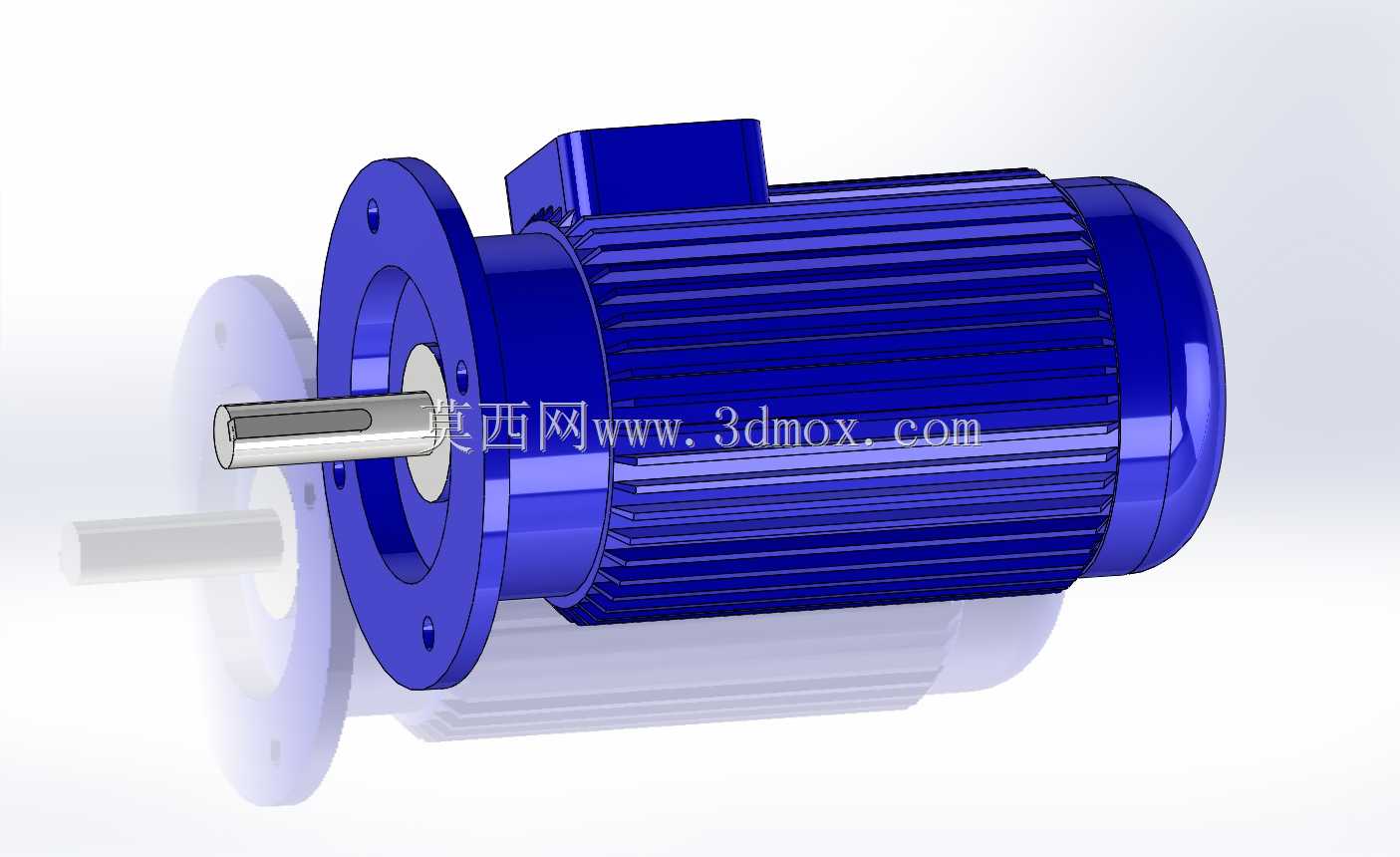

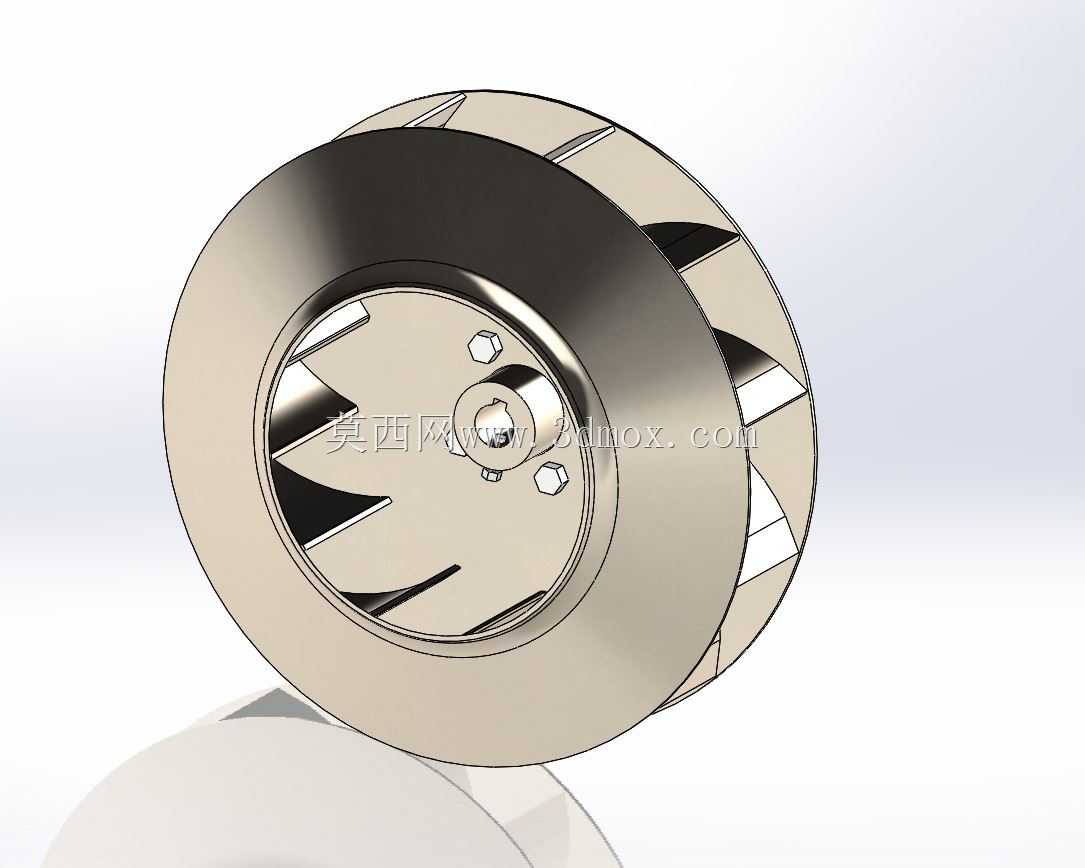

　　最前端的深蓝色驱动段是直流驱动电机，电机轴直接和离心叶轮直连，没有额外的传动结构，既减少了传动环节的功率损耗，也降低了后期运维的故障点，电机外壳的散热筋结构在运行时也能借助自身叶轮产生的气流完成自冷却，不需要额外给驱动电机再加装散热装置。做三维建模的时候，要特别注意几个安装边界的尺寸校验：首先是蓝色安装框架的端面平面度，必须控制在合理公差范围内，否则和电机对接时会出现缝隙漏风，影响冷却效果；其次是蜗壳内部的叶轮和蜗壳壁的间隙，间隙过大会造成气流回流降低风压，间隙过小则可能因为运行振动出现叶轮擦碰壳壁的故障；还有驱动电机和蜗壳连接端的同轴度，必须保证电机轴和叶轮安装位的同心度，否则高速运行时会出现明显的振动，缩短轴承的使用寿命。

　　在实际选型应用时，还要注意设备的安装空间预留，除了设备本身的长宽高尺寸之外，要在驱动电机的尾端预留足够的维护空间，方便后期更换轴承、检修电机，在蜗壳的下方也要预留凝水排放的空间，避免低温高湿环境下蜗壳内部产生的凝水积存，流进对接的电机内部造成绝缘故障。这类鼓风设备和普通的民用通风机不同，它的工作场景都是连续长时间运行的工业环境，所以结构设计上所有的钣金件都采用了足够厚度的板材，焊接位置都做了加强处理，避免长期振动出现焊缝开裂的问题，表面的涂装也采用了工业级的防锈涂层，能适应车间里多粉尘、偶尔有油污的环境，不会短时间出现漆面脱落、壳体锈蚀的情况。
