小型实验室恒温培养孵化设备结构设计

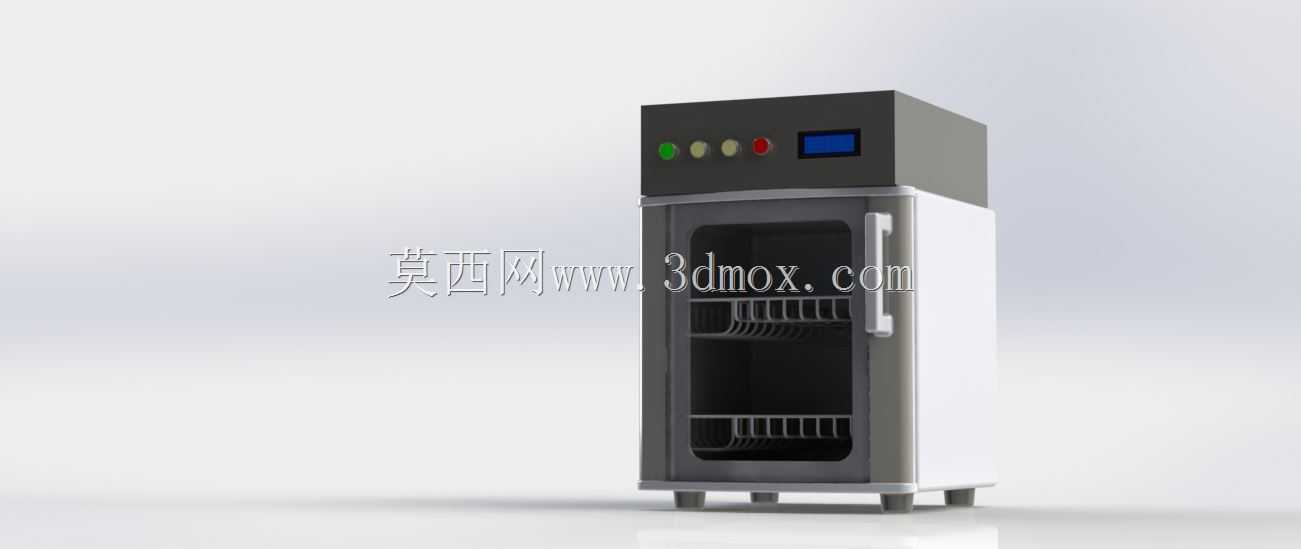

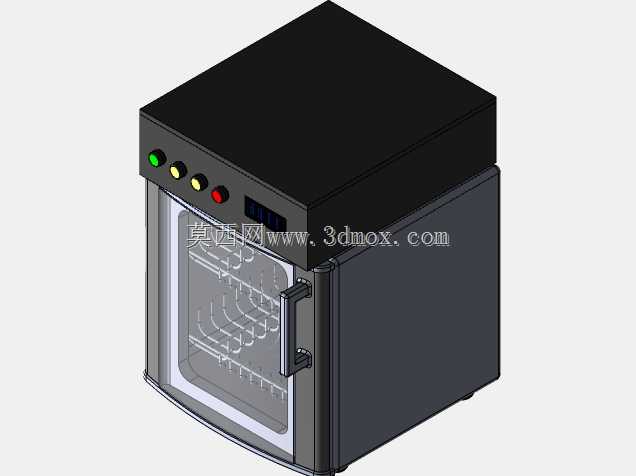

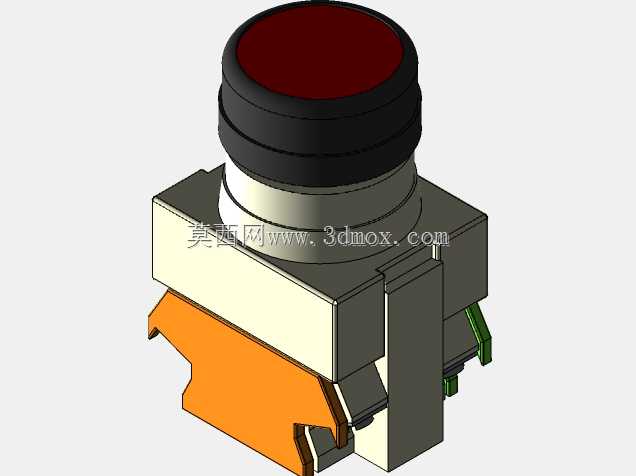

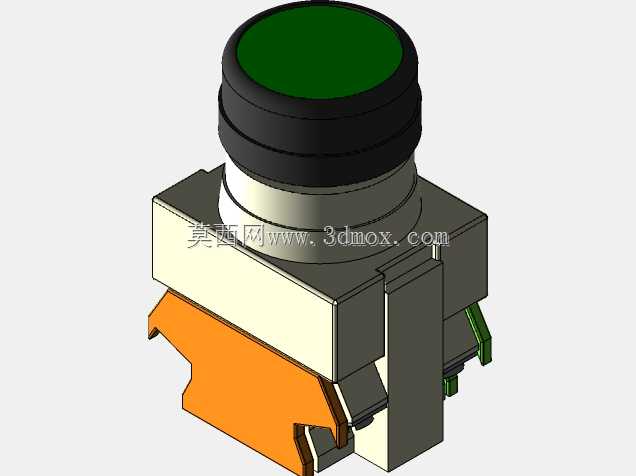

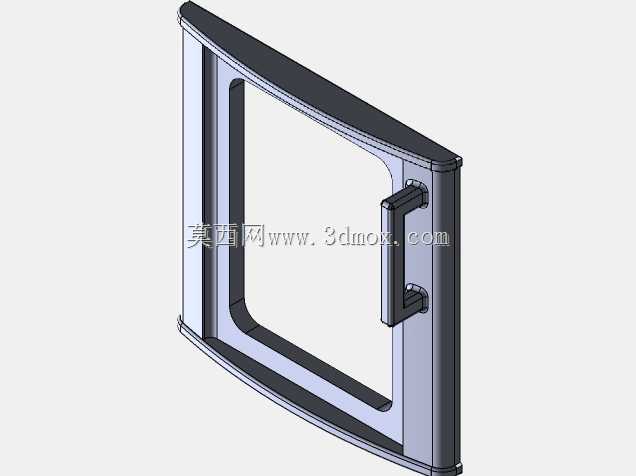

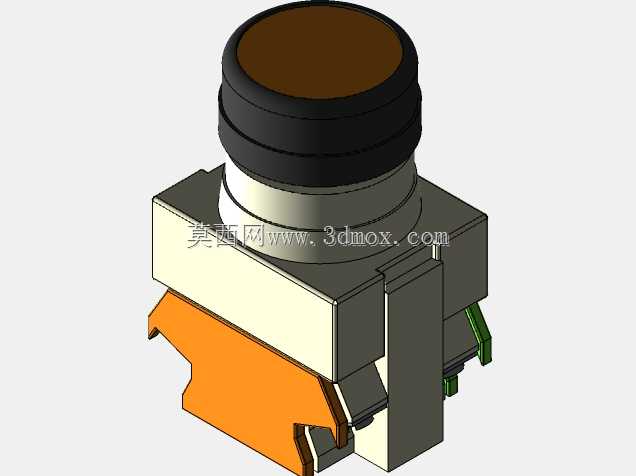

　　这款小型箱体式恒温孵化设备，主要面向院校电子医疗技术实训、小型实验室微生物培养、样本恒温孵育等场景使用，区别于工业级大型孵化箱体，其紧凑的结构设计适配桌面放置需求，无需额外预留大型安装空间，可直接放置于标准实验台台面完成部署。从结构设计逻辑来看，整机采用上下分层的布局思路，顶部集成控制模块与操作交互区，下部为封闭的恒温腔体，这种布局将发热控制元件与实验腔体做物理分隔，既避免控制元件长期处于高温高湿环境加速老化，也能减少腔体温度受外部电路散热的干扰，提升腔体内温控精度。顶部操控区沿前侧边缘排布状态指示灯与操作按键，从左至右依次对应电源接通、加热运行、温度预警、故障报警四个状态，不同颜色的灯组可让操作人员在距离设备1-2米的位置快速识别设备运行状态，无需凑近查看显示屏数值，适配实验室多设备并行操作的使用场景。下部腔体采用弧形透明观察门设计，门框做圆弧过渡处理，相比直角门框能减少观察时的光线折射死角，操作人员无需打开箱门即可全程观察内部样本的孵化状态，避免频繁开门导致腔体内温度波动，影响实验结果一致性。

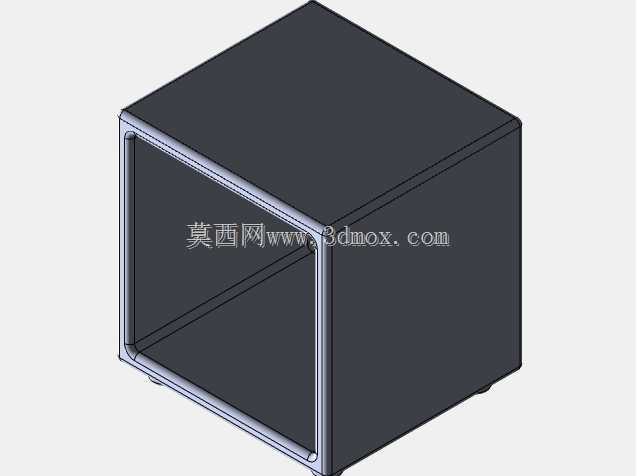

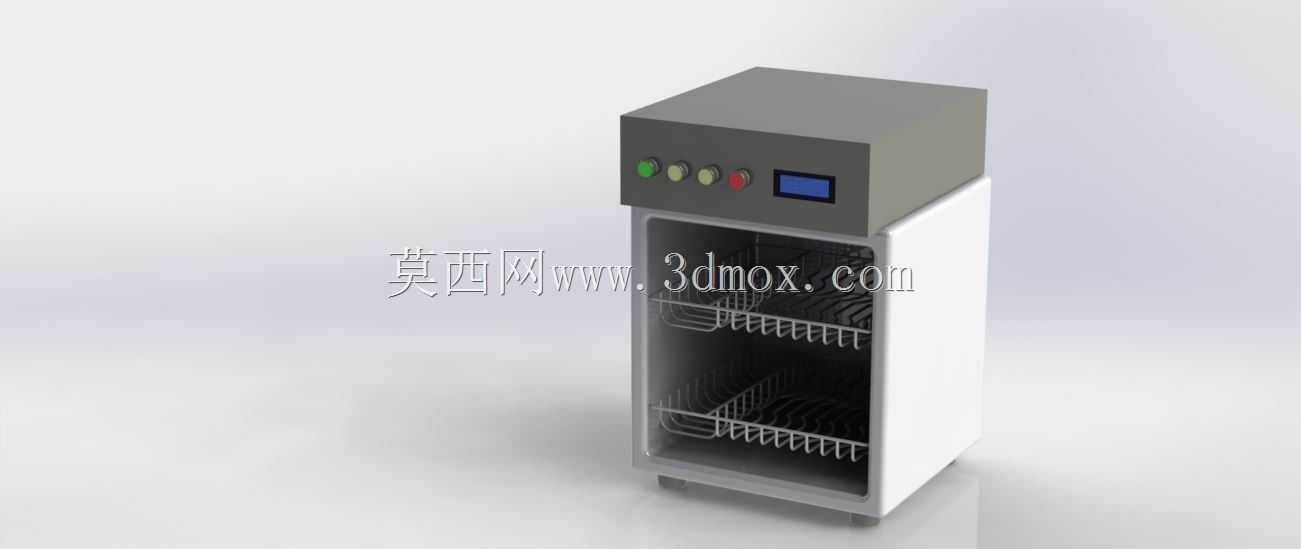

　　观察门采用侧开式铰链结构，搭配竖向长条形金属拉手，拉手安装位置距离台面高度符合人体站立操作的施力角度，开关门时无需过度弯腰或抬臂，门体与腔体接触的边缘内嵌密封胶条，关门后胶条受均匀挤压形成封闭保温层，减少腔体内热量与外界的交换，降低温控系统的能耗。腔体内部设置多层可调节搁架，搁架采用镂空网格结构，既可以保证腔体内热空气的上下循环流通，避免不同层位置出现温度分层，也能根据培养容器的高度灵活调整搁架间距，适配不同规格的培养皿、锥形瓶、样本架的放置需求。整机外壳采用冷轧钢板折弯拼接成型，外表面做哑光喷塑处理，既具备一定的耐腐蚀性，可耐受实验室日常使用中的消毒剂擦拭，也不会因表面反光干扰实验人员的观察视线。

　　设备底部设置四个可调式橡胶支脚，可根据放置台面的平整度调整支脚高度，保证设备放置水平，避免运行过程中因台面不平产生振动或门体密封不严的问题。从安装边界来看，设备左右两侧预留不小于50mm的散热间隙，背部预留不小于100mm的走线与通风空间即可满足运行需求，无需额外的固定安装工序，开箱后放置到平稳台面接通电源即可完成部署。温控系统的传感元件布置在腔体背部中心位置，避开加热元件的直吹区域，采集的温度数值更接近腔体内样本实际所处的环境温度，控制逻辑采用PID闭环调节，可根据设定温度与实际温度的差值自动调整加热功率，减少温度过冲幅度，让腔体内温度稳定在设定值的±0.5℃区间内，满足常规生物样本孵化、微生物培养的温控精度要求。

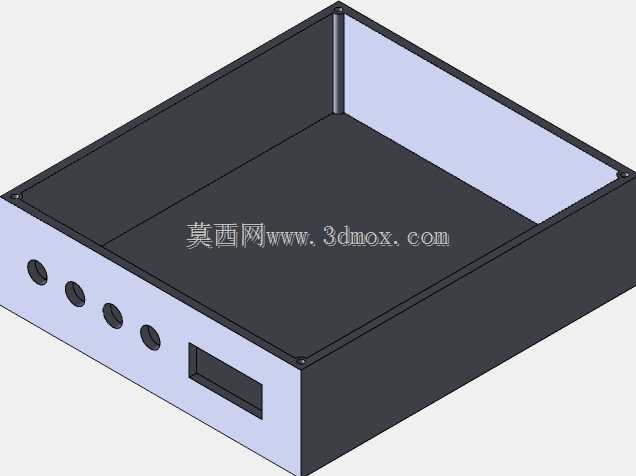

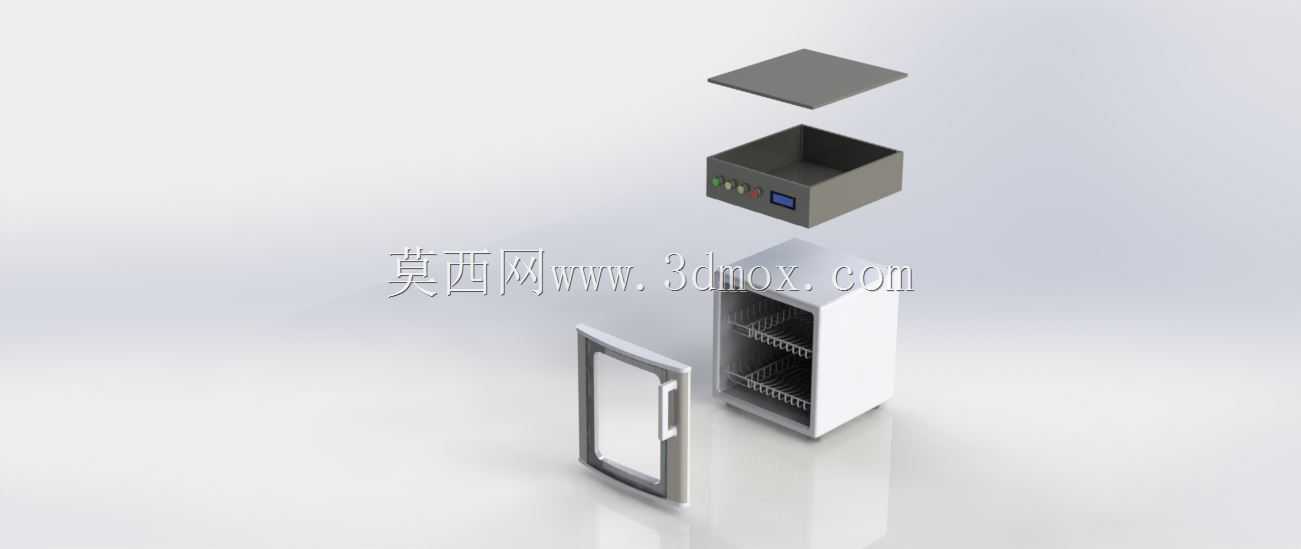

　　腔体内部的加热元件布置在背部夹层内，采用热风内循环结构，通过小型离心风机将加热后的空气均匀输送到腔体各个角落，相比自然对流的加热结构，温度均匀性提升40%以上，不会出现靠近加热源位置温度过高、远离位置温度偏低的问题。门体的透明视窗采用双层中空钢化玻璃结构，两层玻璃之间预留空气隔热层，既可以保证观察视野清晰，也能减少玻璃表面的凝露现象，避免长期运行后视窗被水珠遮挡无法观察内部状态。设备顶部的控制模块采用快拆式盖板设计，后期维护时只需拧下顶部固定螺丝即可拆下盖板，对内部的控制电路板、接线端子进行检修更换，无需拆解整个箱体外壳，降低后期维护的拆装工作量。整机的边角位置都做了R3的圆角处理，避免操作人员在实验室走动时被尖锐边角磕碰，符合实验室设备的安全设计规范。
