TB6600型步进电机微步驱动装置结构设计

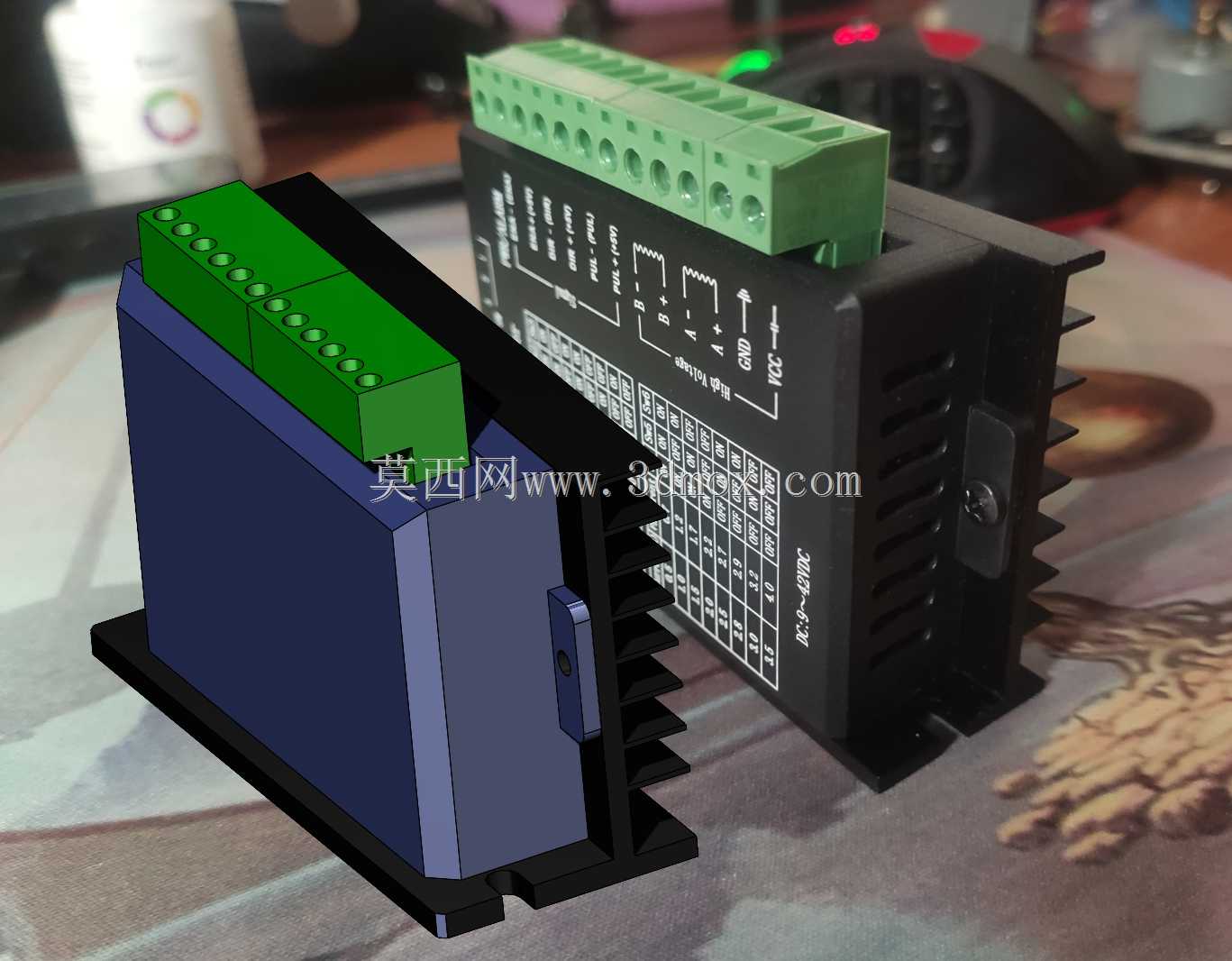

　　在数控雕刻、小型自动化工作台、3D打印运动轴、非标点位控制设备的电控系统搭建中，步进电机的细分驱动是决定运动平稳性、定位精度的核心部件，TB6600作为市面上应用极广的两相步进驱动方案，其结构设计直接决定了现场安装适配性、散热可靠性与接线维护效率。这款驱动装置的三维结构完全复刻量产实物的装配逻辑，外壳采用黑色阻燃工程塑料搭配侧边一体化散热鳍片结构，鳍片的排布方向顺着设备柜内常规垂直散热风道设计，当驱动长时间带载输出时，功率器件产生的热量可以通过外壳与金属背板的贴合面快速传导至鳍片区域，避免积热导致的输出电流降额。接线端采用两组绿色螺钉式接线端子排，分别布置在驱动本体的两个相邻侧边，其中功率侧端子对应电源输入、电机两相绕组接线，信号侧端子对应脉冲、方向、使能等控制信号输入，端子排的引脚间距严格遵循工业接线的安全爬电距离要求，每个接线位旁的壳体表面都蚀刻有清晰的丝印标识，建模时完整还原了这些标识的位置与内容，方便结构设计阶段提前规划走线空间，避免接线后线缆与周边元器件产生干涉。

　　从安装边界来看，驱动本体底部预留了两个标准的螺丝固定孔位，孔位间距适配市面上通用的DIN导轨安装卡扣尺寸，既可以直接通过螺丝固定在电控箱的安装背板上，也可以搭配卡扣快速卡装在标准电气导轨上，整体外形的长宽高尺寸控制在紧凑范围内，不会占用过多电控柜内的安装空间，在多轴联动的设备中可以并排密集布置，相邻驱动之间预留5mm左右的间隙即可满足散热需求。设计过程中充分考虑了现场使用的常见痛点：侧边的散热鳍片做了圆角过渡处理，避免安装维护时划伤操作人员手部；端子排的螺钉下沉式设计，保证接线完成后螺钉头部不会突出端子表面，减少相邻接线之间的短路风险；壳体表面的参数标识区域做了微凹处理，避免长期使用中标识被摩擦脱落。

　　从功能适配性来说，这款驱动支持多档微步细分设置与输出电流调节，对应的拨码开关结构在建模时也做了完整还原，拨码开关的位置布置在信号端子旁，调试人员不需要拆卸设备即可直接通过拨码调整参数，拨码的档位手感对应的结构间隙也按照实物参数做了还原，在做虚拟装配时可以模拟拨码操作的空间需求，避免调试时被周边线缆或结构件挡住操作空间。在做设备整体结构设计时，导入这款驱动模型可以提前校验电控箱内的布局合理性：比如功率接线的弯曲半径是否足够、信号线缆走线时是否会与驱动散热鳍片产生摩擦、多轴并排布置时整体的散热通道是否顺畅、固定螺丝的安装工具是否有足够的操作空间。

　　不同于很多简化建模的驱动模型，这款结构完整还原了实物的所有细节，包括壳体侧面的固定卡扣、端子排的压线片结构、散热鳍片的厚度与间距，甚至壳体表面的蚀刻文字深度都做了对应表现，在做设备三维渲染展示、虚拟调试、安装干涉检查时都能直接使用，不需要二次修改结构细节。对于做小型数控设备、非标自动化点位控制机构的结构工程师来说，准确的驱动模型可以大幅减少电控布局阶段的反复修改，提前规避安装时出现的孔位不对、空间不足、走线干涉等常见问题，缩短设备从设计到组装落地的周期。
