适配四缸摩托发动机的卡丁车车架设计

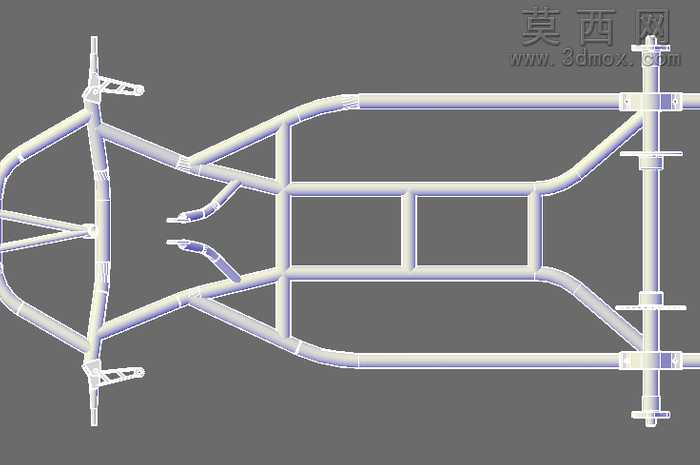

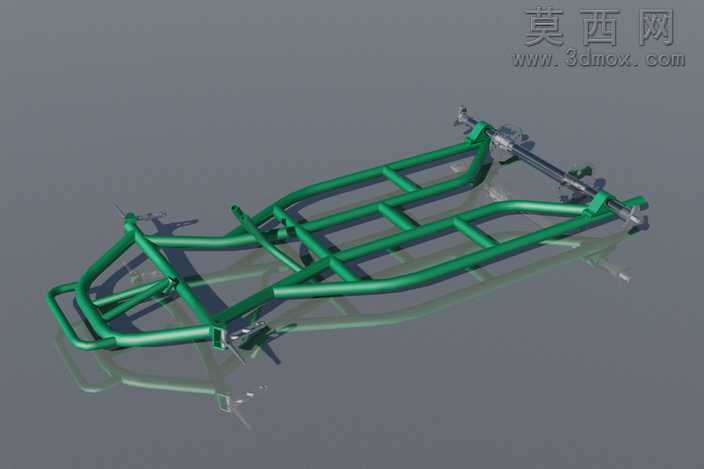

本作品为适配4缸摩托车发动机的卡丁车钢管车架三维模型，建模阶段采用三维设计软件完成全参数化搭建，首先依据卡丁车的轴距、轮距设定基准坐标系，逐根绘制钢管的空间路径曲线，通过扫描特征生成等壁厚的钢管实体，精准还原了管式车架的桁架式受力结构。模型完整呈现了车架的前部转向安装位、中部发动机固定支座、后部传动系统安装点位，所有安装孔位、连接支座的位置均按照4缸摩托车发动机的安装尺寸做了匹配设计，确保动力单元可以直接对位安装。渲染阶段为钢管材质赋予了高饱和度的绿色金属漆材质，添加了合适的环境反射效果，地面设置了带反射属性的哑光灰色平面，清晰呈现出车架的整体轮廓与空间结构，各管件之间的焊接衔接位置做了自然的过渡处理，还原了真实管式车架的焊接工艺特征。设计思路上，该车架采用空间桁架结构，通过多根弯曲钢管的交错排布，在尽可能降低车架自重的前提下保证整体结构刚度，前部预留了转向机、前悬挂的安装空间，中部围绕发动机的外形轮廓设计了环绕式支撑结构，既可以对发动机形成防护，也能将发动机工作产生的载荷均匀分散到整个车架结构上，后部设置了后摇臂、传动链轮的安装基座，兼顾了卡丁车的操控灵活性与结构可靠性。整个车架的管件弯折角度、连接点位都经过反复调整，避免出现应力集中的锐角结构，所有受力节点都做了加强筋设计，能够承受4缸摩托车发动机输出的大扭矩载荷，满足卡丁车在非铺装路面、赛道行驶时的结构强度要求，可作为自制改装卡丁车、小型休闲越野卡丁车的车架设计参考，模型结构完整，各部件层级清晰，可直接用于后续的工程出图、结构仿真分析以及改装方案验证。
