钻孔径向孔安装紧固专用导体工装

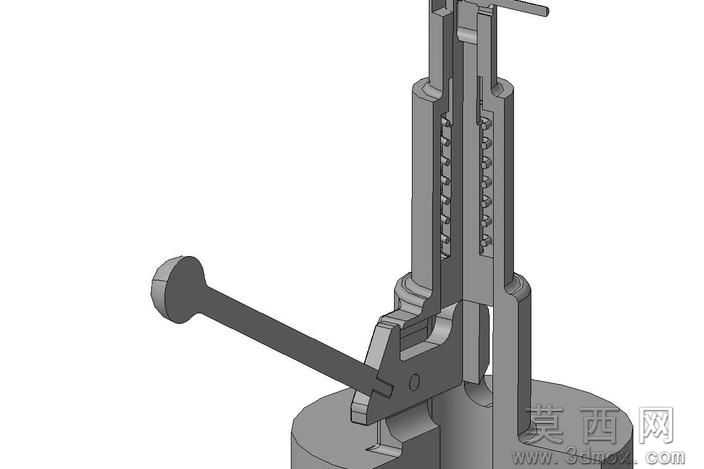

本模型为钻孔径向孔安装紧固专用导体工装，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循机械装配逻辑，对所有零部件进行独立参数化绘制，保证各部件尺寸配合公差符合机械加工通用标准。模型整体采用立式同轴布局，核心主体为中空柱状基座结构，基座内部设置多组阶梯式定位槽，用于适配不同规格待加工零件的径向孔定位需求，内部集成弹性顶紧组件，通过弹簧预紧力实现待加工零件的轴向初步固定，避免钻孔过程中零件发生轴向窜动。侧部设置杠杆式压紧操作手柄，手柄与主体内部的楔形压紧块通过铰接结构连接，扳动手柄时楔形块沿主体内部导向槽滑动，可同步实现待加工零件的径向夹紧与轴向锁止，双重固定结构可有效抵消钻孔作业时产生的径向切削力与轴向进给力，保障钻孔位置精度。建模过程中对所有活动铰接部位预留合理装配间隙，避免干涉问题，所有棱边均按照机械加工工艺要求设置工艺倒角，去除锐边结构。渲染阶段采用金属哑光材质模拟工装主体的碳钢加工质感，对弹簧、铰接销轴等小部件采用差异化金属材质区分，通过半透明剖切视角展示内部装配结构，清晰呈现各部件的装配关系与运动逻辑。设计思路围绕零件钻孔径向孔的快速装夹需求展开，摒弃传统多螺栓紧固的繁琐操作，通过单手柄操作即可完成零件的装夹与拆卸，大幅提升径向孔加工的装夹效率，同时保证装夹定位的重复精度，适配小批量零件的径向钻孔加工作业场景，整体结构紧凑，操作便捷，无多余冗余结构，所有受力部位均通过结构加强设计满足装夹强度要求，可有效避免装夹变形问题。
