户外防水双路电气分线接线盒结构设计

　　这款双路电气接线盒的结构设计，核心围绕户外低压配电回路的分线转接需求展开，在工业现场的设备侧配电、户外照明回路分支、小型机电设备的外接线路转接场景中，这类接线盒是替代传统绝缘胶带缠绕、简易端子排裸露布置的核心防护部件。从实际工程应用来看，这类接线盒常部署在设备机架外侧、户外杆塔中段、厂房外墙的管线转接处，需要同时应对雨水泼溅、粉尘堆积、轻微外力磕碰的复杂工况，因此整个结构的防护逻辑从外壳到密封结构再到安装固定都做了针对性设计。

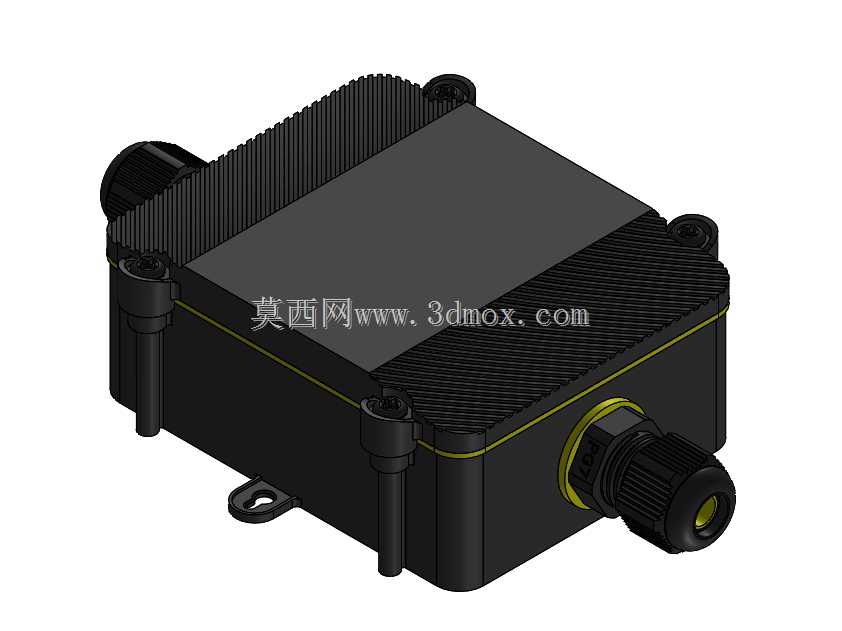

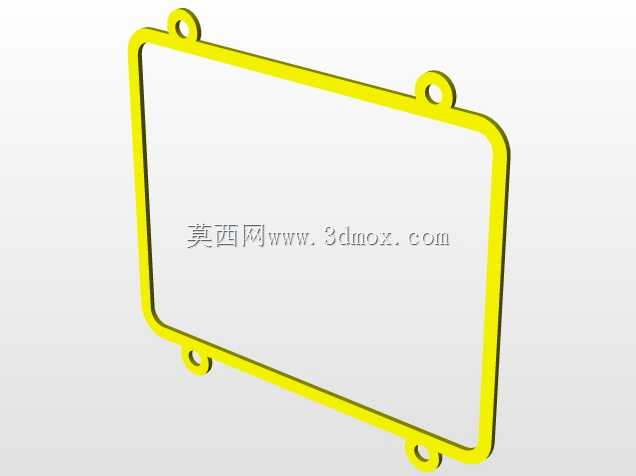

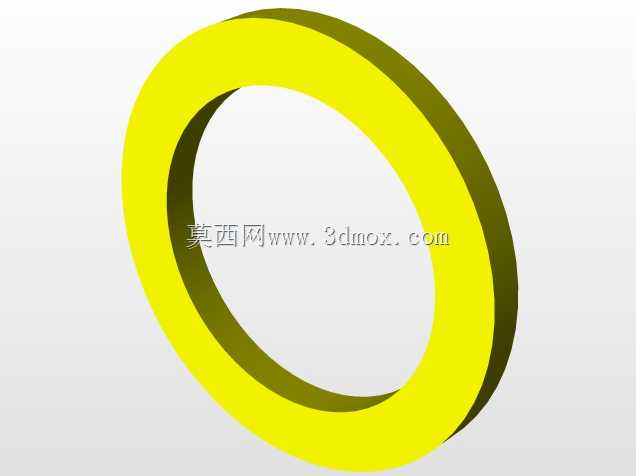

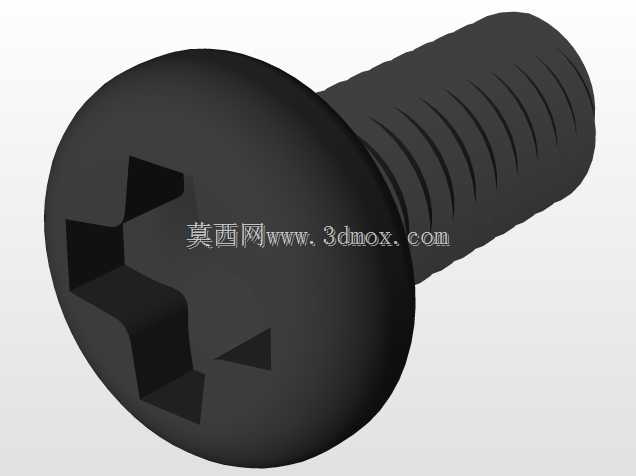

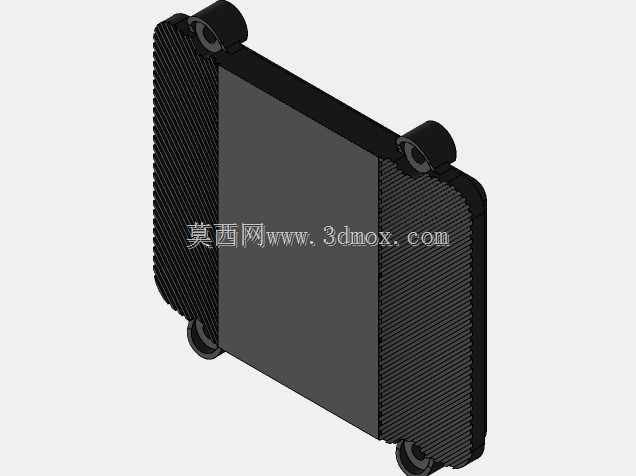

　　盒体整体采用方形带安装耳的布局，主体外壳分为上盖与下座两个核心部分，上盖顶面做了细密的竖向防滑筋结构，一方面是在开盖拧紧操作时增加手部摩擦力，避免湿滑状态下操作打滑，另一方面这些凸起的筋条也能在盒体顶面形成导流结构，落在顶面的雨水会顺着筋条间隙快速向两侧滑落，不会在顶面形成积水层长期浸泡密封接缝。上下盖的结合面处设置了一圈内嵌的密封槽，装配时可嵌入橡胶密封圈，上盖通过四角的固定螺栓与下座压紧，螺栓柱做了加高加厚的结构，避免拧紧时柱体开裂，同时螺栓的压紧力可以均匀作用在整圈密封圈上，保证结合面的防护等级满足户外使用要求。

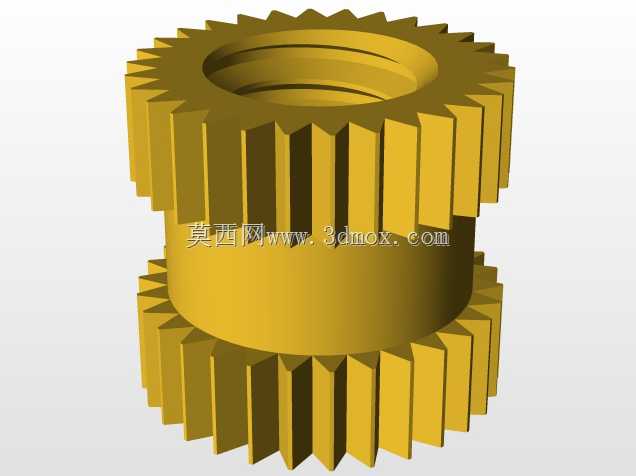

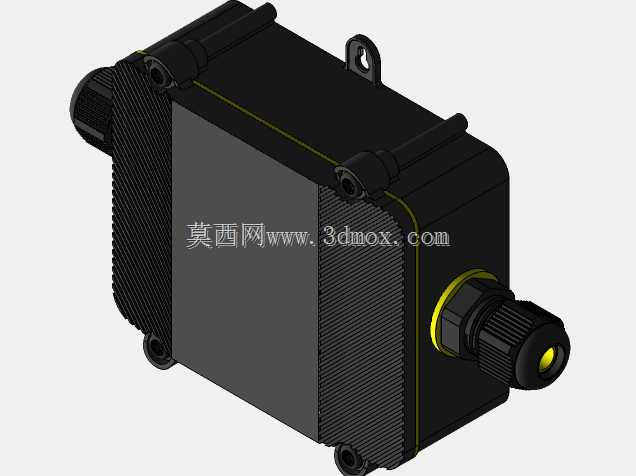

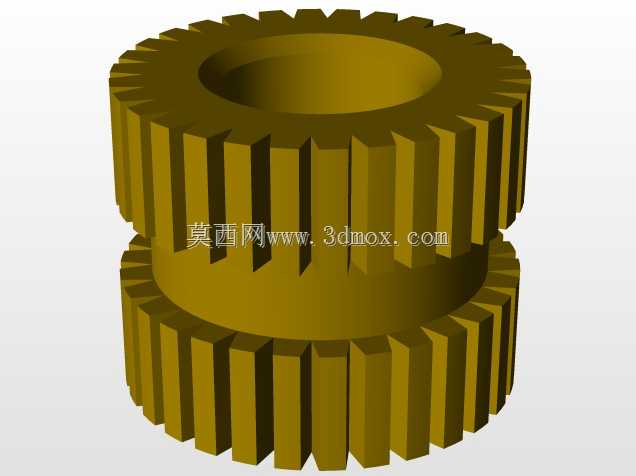

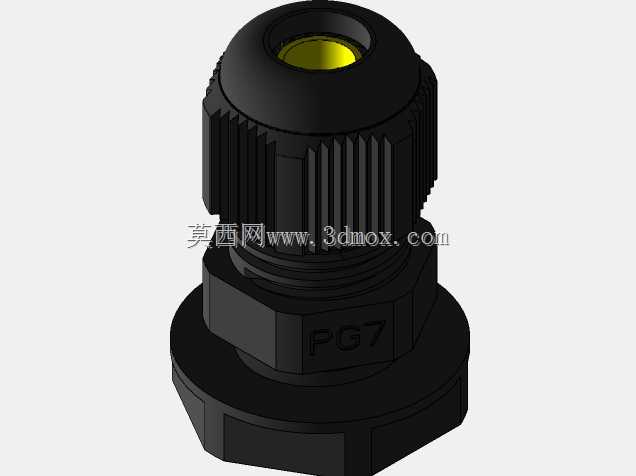

　　进出线接口采用了防水电缆接头结构，其中一个接口布置在盒体短边侧，另外两个接口布置在对侧，刚好对应双路分线的进出线需求，每个电缆接头都带锁紧螺母与密封胶圈，电缆穿入后拧紧接头的压盖即可抱紧电缆外皮，同时实现接口处的密封，避免雨水顺着电缆外皮渗入盒体内部。盒体侧面的安装耳采用一体化注塑成型的结构，安装孔位做了沉台设计，固定螺丝拧入后螺丝头不会突出安装耳表面，避免安装后突出部位剐蹭线缆或者积留杂物，安装耳的位置突出盒体主体，安装时不需要在盒体背部预留额外的操作空间，可以直接贴装在安装面或者机架型材上，适配M5或者M6的固定螺丝即可完成安装，安装边界的容错空间充足，即使现场安装孔位存在1-2mm的偏差，也可以通过调整螺丝位置完成固定。

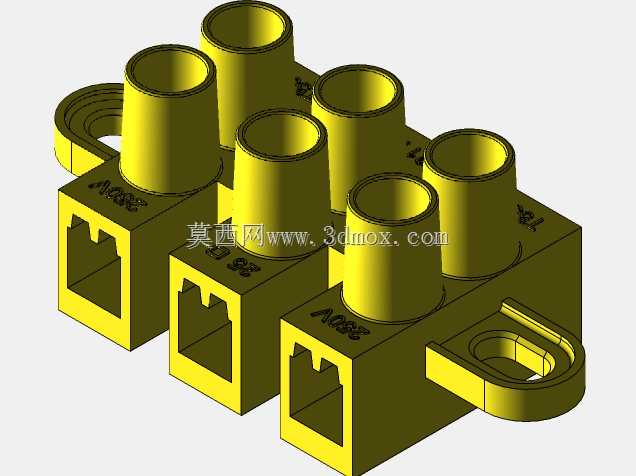

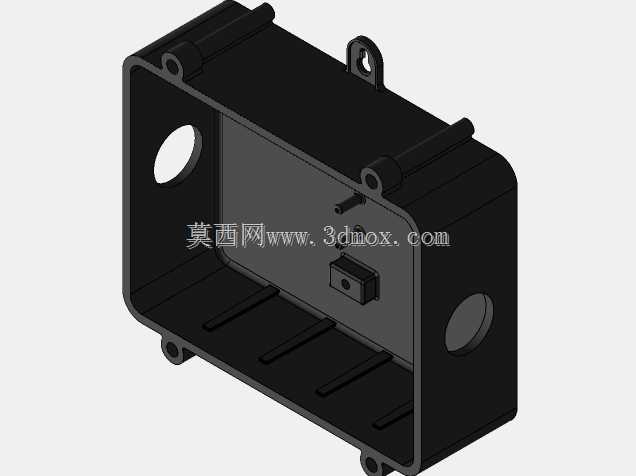

　　盒体内部预留了足够的端子安装空间，可以容纳两组接线端子排，单回路可支持6平方及以下线径的线缆转接，内部的筋位做了限位设计，端子排可以直接卡装在内部的定位槽内，不需要额外打螺丝固定，装配时可以先将端子排预装在下座内，完成线缆接线后再扣合上盖拧紧螺栓，大幅提升现场装配的效率。盒体边角全部做了圆角过渡处理，没有尖锐的棱角，一方面是避免安装维护时划伤操作人员，另一方面圆角结构也能提升外壳的抗冲击性能，在受到轻微外力撞击时不会出现应力集中导致的壳体开裂。

　　从设计思路上看，这款接线盒没有做多余的冗余结构，所有的外部结构都服务于防护与安装的实际需求：侧面的竖向筋条除了防滑导流之外，也提升了盒体侧面的结构强度，在侧面受到挤压时不容易出现变形；电缆接头的位置做了加高处理，接头与盒体结合处做了密封凸台，避免接头处的积水渗入；上盖与下座的配合面做了错位止口结构，即使密封圈出现轻微老化，止口结构也能阻挡大部分的雨水与粉尘直接进入盒体内部，延长密封结构的使用寿命。

　　在实际选型使用时，这款接线盒可以适配电源变压器次级侧的双路输出分线场景，将变压器输出的主干线路在盒内完成分接，分别给两个不同的负载回路供电，同时盒体的防护结构可以保证分线部位不会因为暴露在外界环境中出现短路、锈蚀的问题。整个壳体的尺寸设计紧凑，不会占用过多的安装空间，在设备内部的狭小布线空间内也可以完成部署，同时壳体的材质选用耐候性工程塑料，可以在-20℃到60℃的环境温度范围内长期使用，不会出现低温脆化或者高温软化的问题，适配绝大多数工业现场与户外场景的使用需求。
