轴径3.18mm微型无刷直流电机结构设计

　　在小型精密传动场景里，这类轴径3.18mm的微型无刷直流电机，是很多紧凑空间动力输出的核心选择，常见于小型医疗输注设备、桌面级精密执行机构、手持电动工具的动力端、小型光学调焦模组这类对安装空间、输出稳定性有严苛要求的场合。和同尺寸有刷电机比，它没有碳刷磨损的问题，运行时的电磁干扰更低，连续运转寿命能达到有刷结构的数倍，很适合需要长期稳定运行、不便频繁拆换维护的内置动力场景。

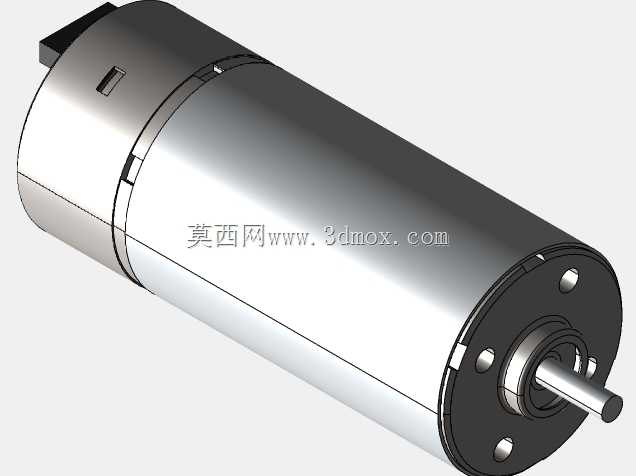

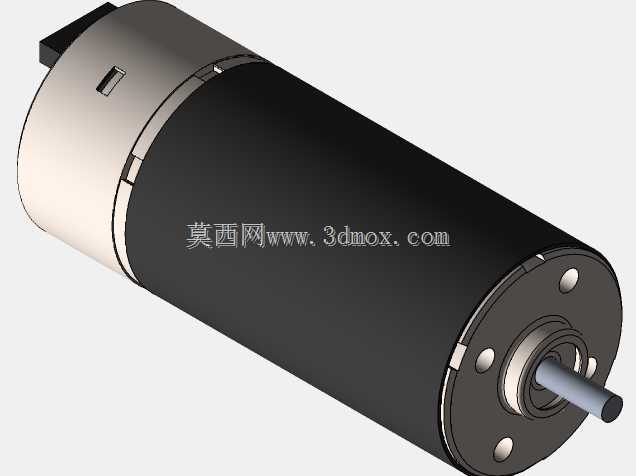

　　从结构设计逻辑来看，这款电机采用金属外壳封装，壳体做了圆柱面的精度控制，既可以作为磁路的导磁部分，也能直接作为安装定位基准——很多紧凑安装场景里不需要额外做电机固定支架，直接通过壳体圆柱面与安装孔的过渡配合就能完成径向定位，再配合端盖的安装孔做轴向锁固，能大幅节省安装空间。输出轴直径设定为3.18mm，这个尺寸是英制1/8英寸的公制换算值，适配很多现成的小型联轴器、精密齿轮、同步带轮的标准安装孔径，选型配套时不需要额外做轴径改造，能缩短传动结构的设计周期。轴伸端做了标准的出轴长度设计，端面没有做额外的异型加工，用户可以根据自身传动结构的需求选择顶丝固定、粘接、激光焊接或者铣扁定位的连接方式，适配不同扭矩等级的传动需求。

　　端盖部分采用金属端盖与轴承内嵌的结构，前后端各配置一个微型滚珠轴承，相比含油轴承结构，滚珠轴承的径向跳动更小，高速运转时的阻力更低，也能承受一定的径向负载，适合搭配小负载的直连传动或者一级齿轮减速结构。端盖上的三个安装孔做了均匀分布设计，孔位的分度精度控制在合理公差范围内，安装时不需要额外做对位调整，就能保证电机轴与从动部件的同轴度，减少运转时的振动和噪音。电机尾部的结构做了封闭处理，预留了驱动板的安装空间，用户可以根据控制需求选择内置驱动或者外置驱动的方案，内置驱动的版本可以直接接入直流电源做调速控制，外置驱动的版本则适合需要高精度闭环控制的场景，搭配霍尔传感器或者编码器做位置、转速的精准反馈。

　　从安装边界来看，这款电机的圆柱壳体外径属于微型电机的常规尺寸段，整体长度控制在紧凑范围内，安装时需要预留的径向空间只需要比壳体外径大0.2-0.5mm即可满足装配公差需求，轴向空间需要预留出轴伸长度加上尾部接线或者驱动板的空间，整体占用的安装体积很小，适合在空间受限的多轴联动结构里排布多台电机作为独立动力源。实际选型应用时，需要注意输出轴的径向负载不能超过轴承的额定承载值，悬臂安装齿轮或者带轮时，要尽量让传动部件靠近端盖位置，减少轴的弯曲力矩，避免长期运转导致轴变形或者轴承过早磨损。如果是用于需要正反转频繁切换的场景，要注意驱动电路的电流冗余设计，匹配电机的堵转电流参数，避免启动瞬间的电流冲击损坏驱动元件。

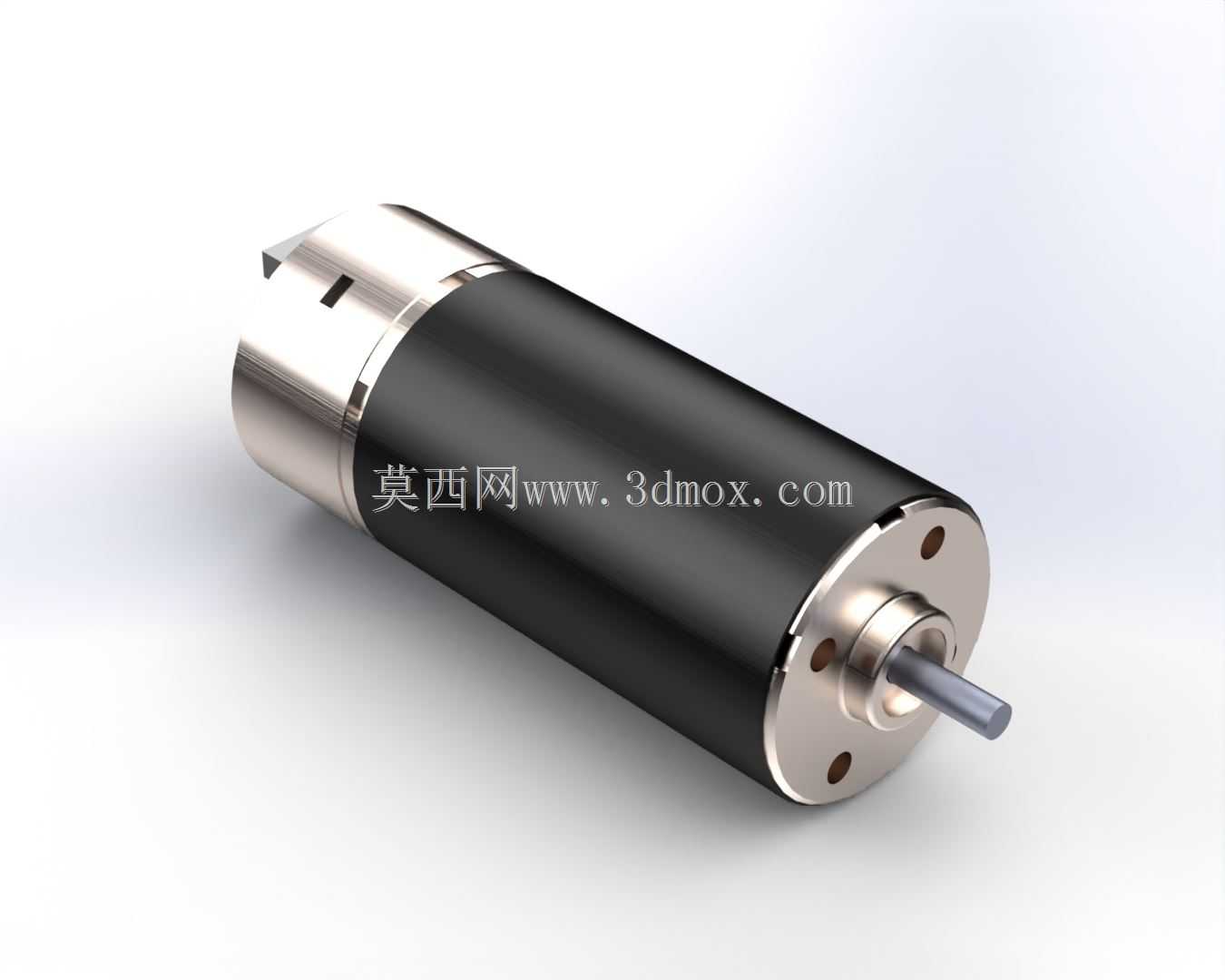

　　建模过程中，对电机的各个配合面都做了公差匹配的还原，壳体与端盖的配合止口、轴承与端盖的安装位、轴与轴承内圈的配合、磁钢与转子的粘接位都按照实际加工的公差等级做了尺寸设定，导入装配环境时可以直接做配合约束，不需要额外调整尺寸。外观上的细节比如壳体的表面处理、端盖的安装孔倒角、轴伸端的倒角都做了还原，用于设备整体的外观渲染时也能呈现真实的装配效果，不会出现结构细节缺失导致的渲染失真问题。
