300W直流主轴动力电机结构设计

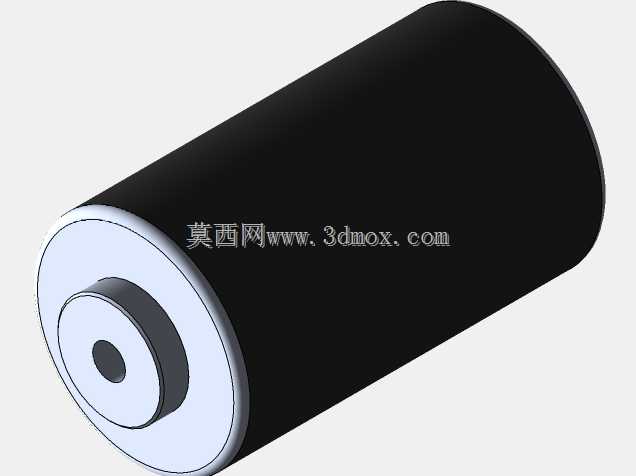

　　从实际应用场景来看，这类小功率直流主轴常被用在桌面型CNC雕刻机、小型PCB铣削设备、甚至是定制化的精密打磨专机上，相比同功率的交流主轴，直流供电的适配性更强，能直接搭配常见的直流调速驱动板，不需要额外配置复杂的变频模块，对于设备集成商来说能省掉不少电控端的适配成本。在整体结构布局上，电机主体采用圆柱式外壳设计，外壳表面做了光滑的圆柱面处理，没有额外的散热鳍片，这是因为300W功率段的持续运行发热量并不高，依靠金属外壳的自然散热就能满足温升要求，同时圆柱外壳更适配常见的主轴抱箍安装方式，安装时不需要定制特殊的连接法兰，只要匹配对应直径的抱箍夹座就能完成固定，安装边界的兼容性更强。这款300W直流主轴电机的三维结构设计，首先要匹配小型数控雕刻、桌面级精加工作业的实际工况需求，在做结构拆解建模的时候，最先要敲定的是输出轴的同轴度公差带，毕竟主轴类动力部件的径向跳动直接决定加工面的粗糙度表现，建模时特意把输出轴的安装配合段做了0.02mm的形位公差预留，和前端轴承位的配合选用过渡配合，既保证装配时的压装便利性，又能避免长期高速运转下出现轴芯窜动的问题。

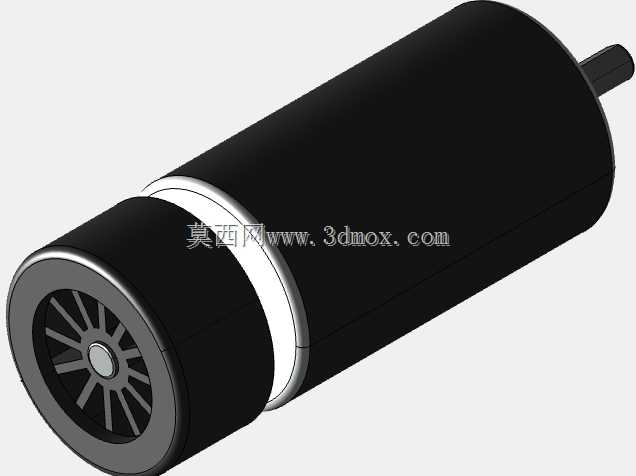

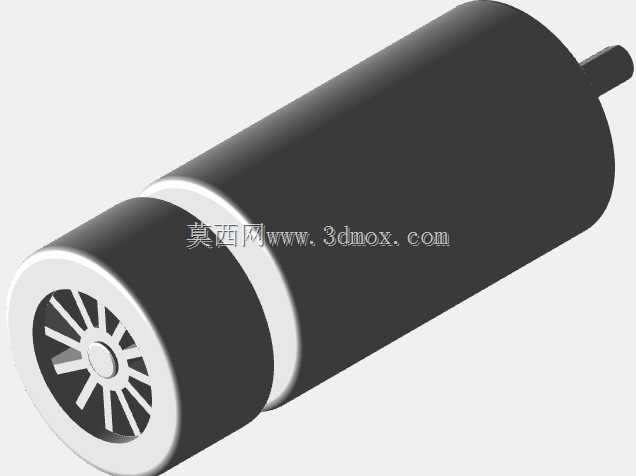

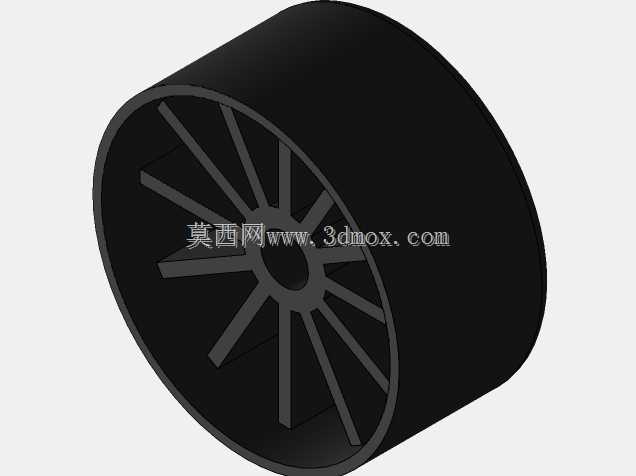

　　建模过程中特意还原了后端的散热风叶结构，风叶和后端端盖集成设计，运转时能带动电机内部的空气形成内循环，把转子绕组产生的热量带到外壳内壁，再通过外壳散发到外界，避免长时间高负载下绕组温度过高出现退磁问题。前端的密封结构做了双层挡圈设计，能阻挡加工过程中产生的切屑、切削液雾进入轴承腔，延长前端支撑轴承的使用寿命，毕竟在雕刻、铣削作业场景里，细碎的切屑和冷却雾是轴承磨损的主要诱因，这部分的结构细节如果在建模时省略，后续实际生产装配就很容易遗漏密封件的选型，导致成品电机的防护等级达不到使用要求。

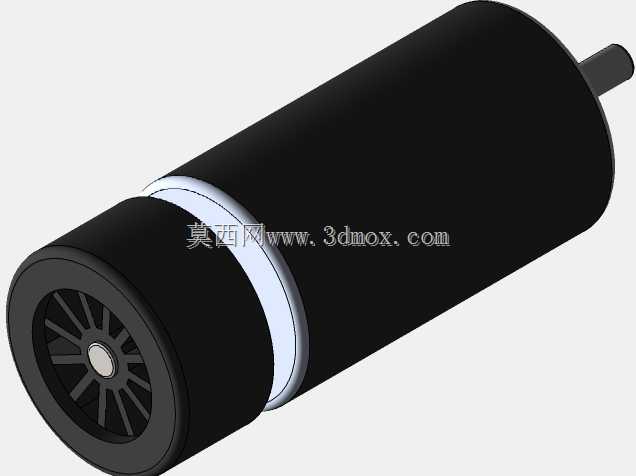

　　输出轴的轴伸端做了标准的圆柱面设计，没有做键槽，这是因为300W功率段的输出扭矩并不大，采用夹头式的 ER 螺母锁紧就能足够传递扭矩，同时无键槽的轴伸能保证更高的同轴度，装夹铣刀、磨头这类旋转刀具的时候，刀具的径向跳动会更小，加工出来的工件精度更稳定。在内部结构的建模逻辑上，定子和转子的气隙预留了0.35mm的均匀间隙，这个间隙值是综合考虑加工装配误差、运转时的转子热膨胀量敲定的，间隙太小容易出现运转扫膛的问题，间隙太大则会降低电机的转换效率，导致空载电流变大，持续输出扭矩不足。

　　后端的出线位置做了径向出线的结构设计，相比轴向出线，径向出线在电机安装到Z轴滑台的时候，不会因为滑台上下移动出现线缆弯折剐蹭的问题，走线空间更充裕，也方便用户做线缆的拖链固定。整个电机的安装固定边界主要集中在外壳圆柱面，设计时把外壳的圆柱度公差控制在0.015mm以内，保证抱箍夹紧后电机的轴线和安装基准面的垂直度，避免出现输出轴倾斜导致加工面出现斜面的问题。从功能特性来看，这款直流主轴电机支持宽范围的转速调节，低速段能输出足够的扭矩应对有色金属的铣削加工，高速段能满足亚克力、PCB板材的精雕作业，适配的加工场景覆盖了小批量零件加工、手板制作、工艺品雕刻等多个领域。建模时所有的配合面都做了装配间隙的预留，比如端盖和外壳的配合止口，预留了0.03mm的间隙方便装配时涂密封胶，轴承室的尺寸也按照标准轴承的外径公差做了适配，不需要后续二次修改就能直接导出工程图用于生产加工。另外在做整体结构的时候，特意把电机的总长度控制在适配小型设备Z轴安装空间的范围内，不会因为电机长度过长导致Z轴的行程被过多占用，同时整体重量控制在合理区间，不会给Z轴的升降传动带来过多的负载，对于采用滚珠丝杆或者同步带传动的小型Z轴滑台来说，这个重量的适配性非常友好。
