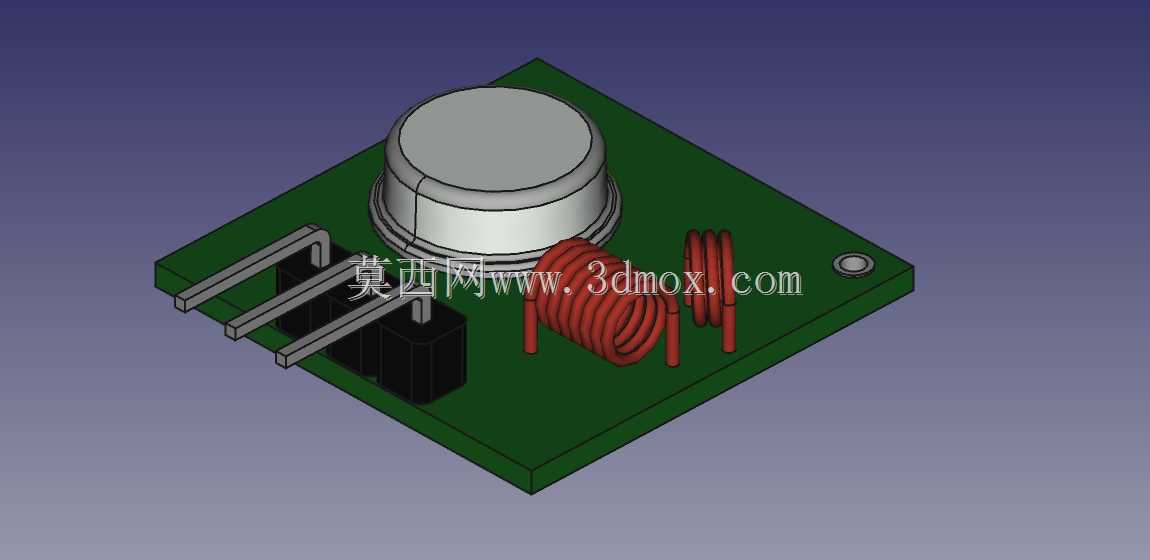

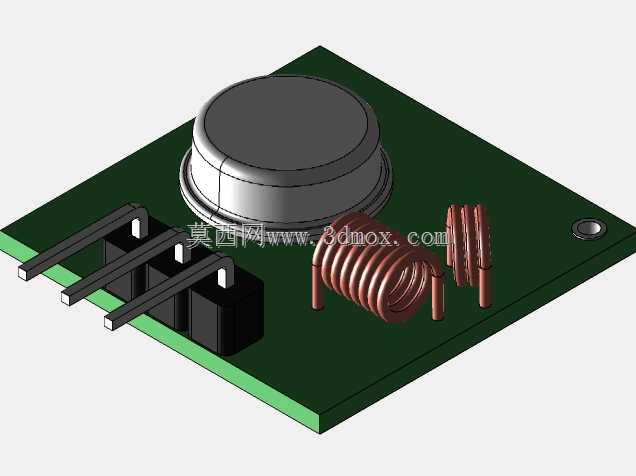

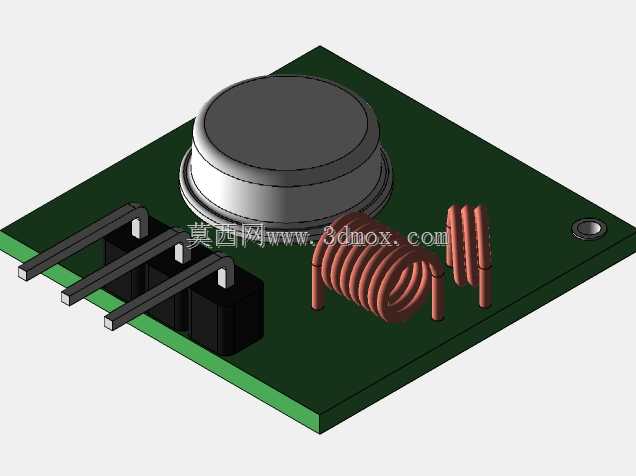

适配开源硬件的433MHz射频发射模块结构

项目分类:变压器/电感器 发布时间:2025-02-02 ID:915654
  • 适配开源硬件的433MHz射频发射模块结构
  • 适配开源硬件的433MHz射频发射模块结构
  • 适配开源硬件的433MHz射频发射模块结构

  在民用短距无线控制、物联网终端节点搭建场景里,433MHz频段的射频发射单元是常用的信号发射载体,这类模块常被集成到Arduino、树莓派等开源主控的外设体系中,完成遥控指令、传感数据的无线透传,相比2.4G频段设备,它的绕射能力更强,在楼宇内部、遮挡较多的工业现场也能保持稳定的信号覆盖,适合低速率、长距离的简易无线通讯需求。这个发射模块的结构设计围绕PCB基板展开,基板采用常规FR-4环氧板材作为承载基底,所有功能元件都通过直插或者表贴的方式固定在基板表面,布局上充分考虑了射频信号的完整性要求,核心的声表谐振器被安置在基板靠近边缘的位置,外围预留了足够的净空区域,避免周边金属元件对谐振频率产生偏移干扰,谐振器的金属屏蔽外壳直接焊接在基板的接地焊盘上,既可以固定元件本体,也能起到电磁屏蔽的作用,减少外界杂散信号对振荡电路的影响。

  板载的两组螺旋电感是射频匹配网络的核心组成部分,采用漆包线绕制的空心电感结构,绕制圈数、线圈直径、匝间距都经过匹配调试,和板载的贴片电容共同构成阻抗匹配网络,让功率放大电路的输出阻抗和天线端的输入阻抗保持匹配,最大程度提升射频信号的发射效率,减少信号反射造成功耗浪费。模块的引出端采用标准2.54mm间距的排针结构,三个引脚分别对应电源输入、接地、数据信号输入,这种引脚间距完全兼容通用面包板、杜邦线的连接尺寸,不需要额外制作转接线缆,就能直接插接到开源主控的扩展排针上,降低了原型开发阶段的接线难度。

  排针旁边的黑色塑封元件是电源滤波与信号调制电路的封装体,内部集成了三极管、电阻电容等分立元件,完成输入数据信号的调制、功率放大功能,把主控输出的数字电平信号调制到433MHz的载波上,再通过匹配网络输送到天线端向外辐射。整个模块的安装边界完全控制在常规小尺寸射频模块的通用尺寸范围内,基板四个角预留的非金属化安装孔位,可以配合M2规格的铜柱完成模块在设备外壳内部的固定,安装时需要注意天线引出端不能紧贴金属壳体、大尺寸金属结构件,避免信号被屏蔽衰减。设计过程中没有采用一体化屏蔽罩覆盖全部电路,只对核心谐振元件做了局部屏蔽,既控制了整体物料成本,也能满足民用场景下的电磁兼容要求,元件布局上把高频信号通路的走线长度尽可能缩短,减少走线过程中的信号损耗,电源走线做了加宽处理,大电流通路的载流能力满足发射瞬间的峰值电流需求,接地焊盘通过过孔和基板背面的完整接地层连通,提升整个模块的抗干扰能力。

  这类模块常被用在无线遥控开关、智能家居传感节点、小型工业设备的无线数据采集场景中,结构设计上完全兼容市面上同类型433MHz发射模块的安装尺寸,可以直接替换同规格的老旧模块,不需要改动原有设备的安装结构与接线定义,在做三维结构设计时,需要重点关注模块的整体高度,尤其是顶部谐振器的凸起高度,避免在设备外壳装配时出现元件和壳体干涉的问题,排针的伸出长度也要和配套插座的深度匹配,保证接插时的连接可靠性,螺旋电感的位置要远离板上的其他金属接插件,防止金属物件靠近线圈改变电感量,导致谐振频率偏移,影响发射距离与信号稳定性。
