单排直插式母插座接头结构设计

　　在电子设备组装、原型电路验证、小批量工控板卡制作场景里，这类直插母插座是实现板间可拆卸连接、模块快速替换的核心基础连接件，很多做嵌入式开发、工控板卡设计的工程师在做结构堆叠时，都会优先选用这类成熟的接插件结构，避免焊接后模块无法拆解返修的问题。从实际使用场景来看，这类母插座常被用在穿孔板（万用板）、定制PCB板的扩展接口位置，用来对接公排针，实现信号、小电流电源的板间传输，比如学生做电子竞赛的原型电路、小型工控采集板的扩展模块连接、老旧设备电路板的接口替换维修，都能看到这类接插件的身影，它不需要特殊的压接工具，只要常规焊接工具就能完成装配，对小批量试制、维修场景的适配性很强。

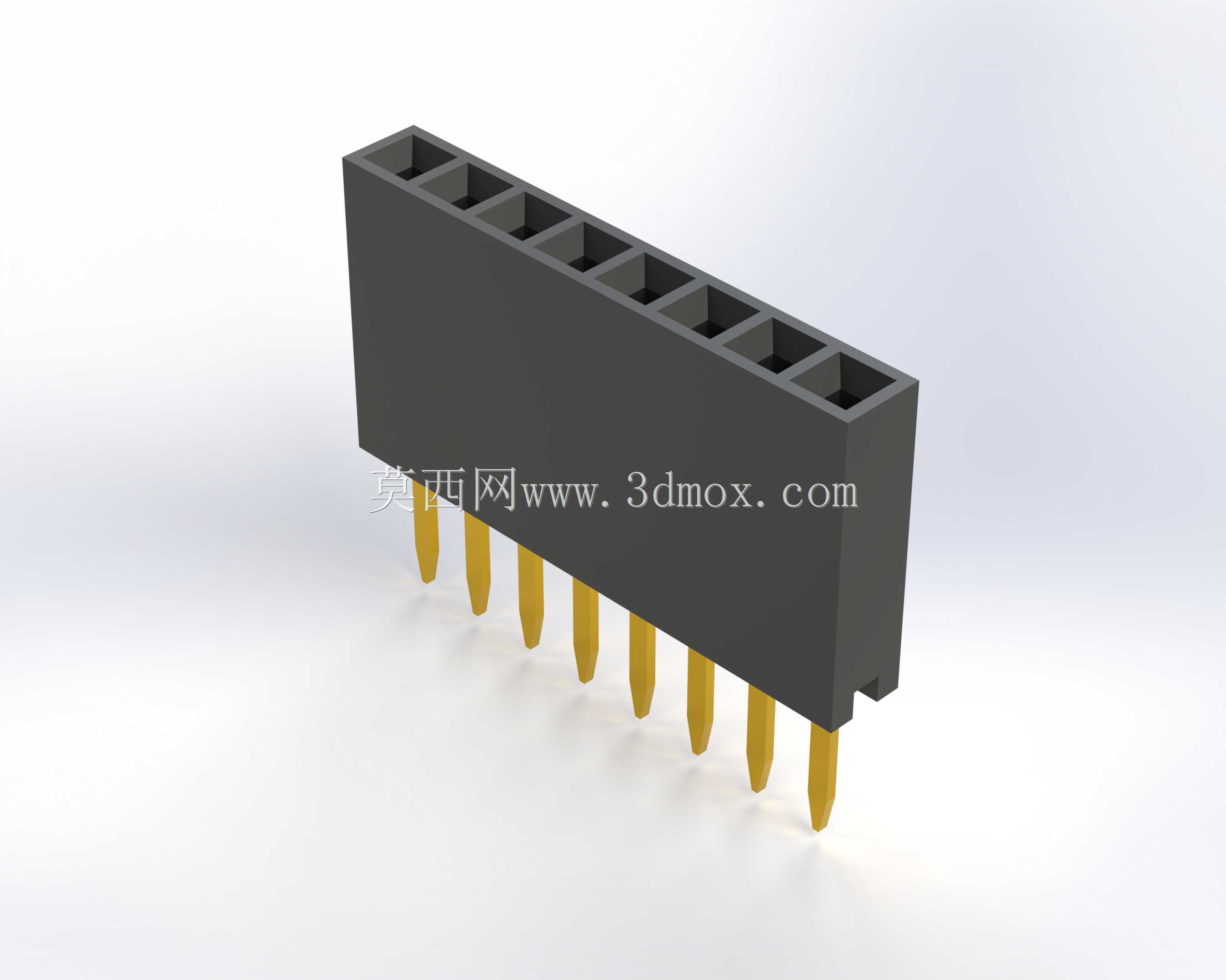

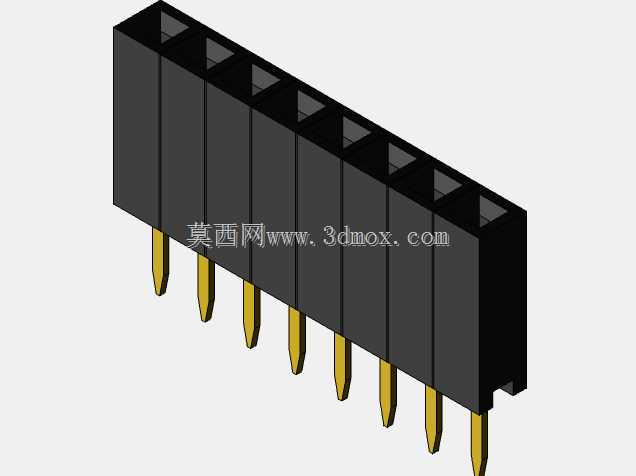

　　从功能特性上看，这款母插座采用单排8位的孔位设计，绝缘基座采用耐高温的工程塑料材质，能够承受常规波峰焊、手工烙铁焊接的温度，不会出现基座融化、孔位变形的问题；接触端采用黄铜镀金的直插引脚，引脚长度适配常规1.6mm板厚的穿孔板安装需求，焊接后引脚穿出PCB背面的长度控制在合理范围，不会和背面的壳体、其他元件发生干涉；内部的接触簧片采用弹性铜材，公针插入后能保持足够的接触压力，避免震动场景下出现接触不良、信号中断的问题，单孔的接触电阻控制在毫欧级，能够满足小功率信号、低压直流电源的传输需求。

　　设计思路上，这款母插座的结构完全围绕易装配、高可靠性、强通用性展开：绝缘基座的孔位采用等间距2.54mm的标准排距，这个间距是行业通用的接插件标准间距，能够和市面上绝大多数公排针、穿孔板的孔位完全匹配，不需要额外做定制孔位设计；基座两侧做了微小的定位凸台，在PCB焊接时可以卡在板边的定位缺口里，避免焊接过程中插座偏移、引脚歪扭；直插引脚的根部做了台阶限位，插入PCB孔位后台阶会贴住PCB板面，控制插座本体和板面的安装高度，保证焊接后插座和板面保持平行，不会出现歪斜导致公针无法插入的问题；引脚的末端做了锥形导向设计，插入PCB穿孔时能够自动导正，即使孔位有微小的位置偏差也能顺利穿入，降低手工焊接的对位难度。

　　从安装边界和尺寸适配的角度来说，这款母插座的本体宽度控制在5mm左右，单排8位的总长度在22mm上下，安装时在PCB上需要预留的横向空间不小于24mm，纵向空间不小于7mm，避免和周边的电容、电阻、芯片等元件发生空间干涉；引脚的直径适配0.8mm的标准PCB穿孔，穿孔焊盘的直径设计在1.5mm即可满足焊接强度要求；安装后插座本体高出PCB板面的高度约为8mm，公排针插入后整体的堆叠高度约为13mm，在做设备壳体结构设计时，需要在插座对应位置预留至少15mm的内部高度空间，避免壳体压到接插件导致接触不良；引脚穿出PCB背面的长度约为3mm，焊接后剪脚保留2mm左右的长度即可，不会和背面的绝缘层、壳体发生接触短路。

　　在实际选型使用时，这类母插座不需要额外的固定结构，依靠引脚的焊接点就能够满足常规场景的固定需求，如果是用在震动较强的设备上，可以在基座和PCB板面之间点少量红胶加固，进一步提升连接可靠性；它的接触端额定电流一般为3A每孔，足够满足绝大多数低压信号、小功率供电的传输需求，不适合用来传输大电流的动力回路，在做电路设计时需要注意功率匹配，避免出现接插件过热的问题。
