双串锂电池保护管理充电电路板结构设计

　　这款双串锂电池配套的BMS充电管理板，主要面向小型便携储能、手持电动工具、低压数码供电类场景使用，核心作用是完成两节串联锂电池组的充放电全流程管控，避免电芯出现过充、过放、过流、短路等异常工况，延长锂电池组的循环使用寿命，同时为后端负载提供稳定的供电输出通路。从实际应用场景来看，这类保护板常被集成在7.4V标称电压的锂电池包内部，既可以独立作为充电管理模块搭配裸电芯组装成定制电池组，也可以直接嵌入到小型用电设备的电源仓内，省去额外设计电源保护电路的步骤，适配小功率电动螺丝刀、便携照明设备、小型检测仪器、户外移动供电模组等多种对供电稳定性有要求的产品。

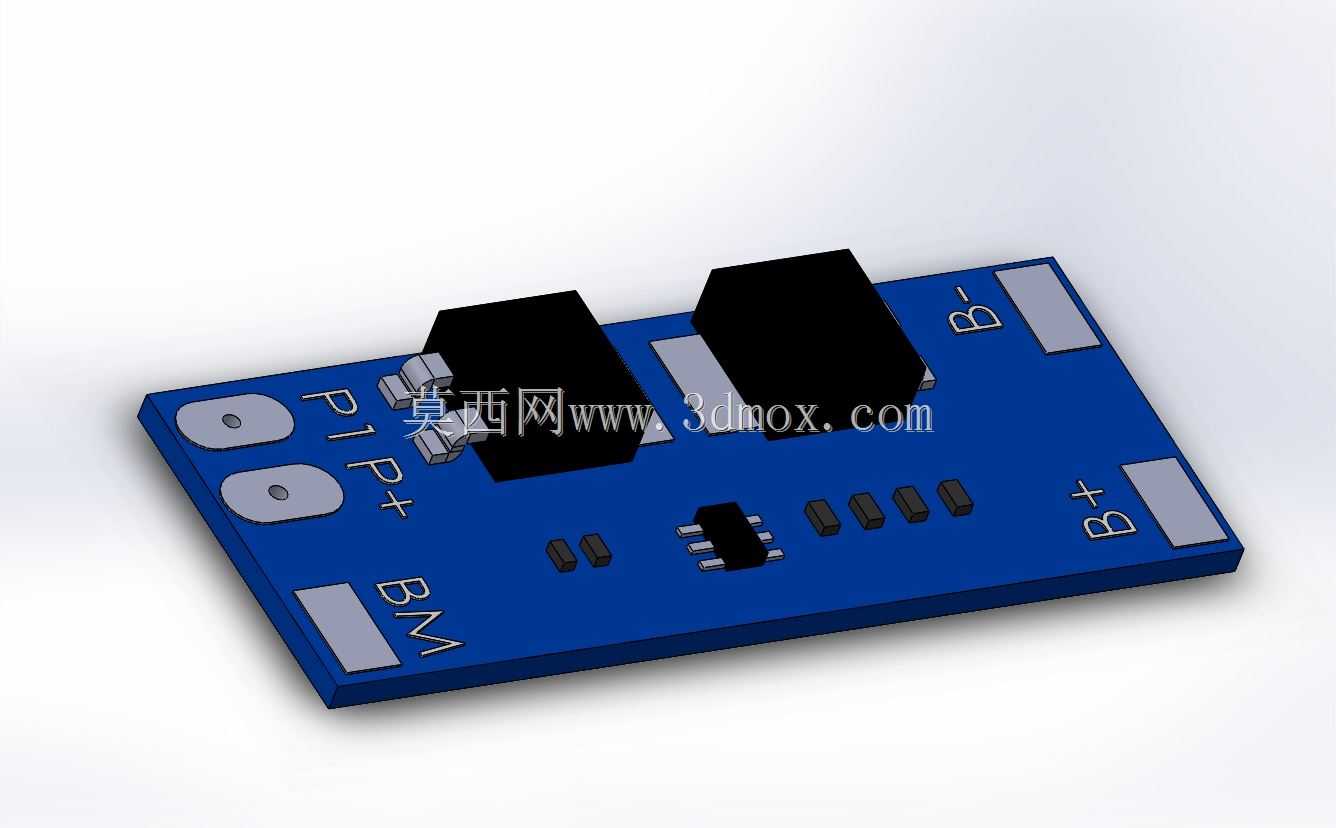

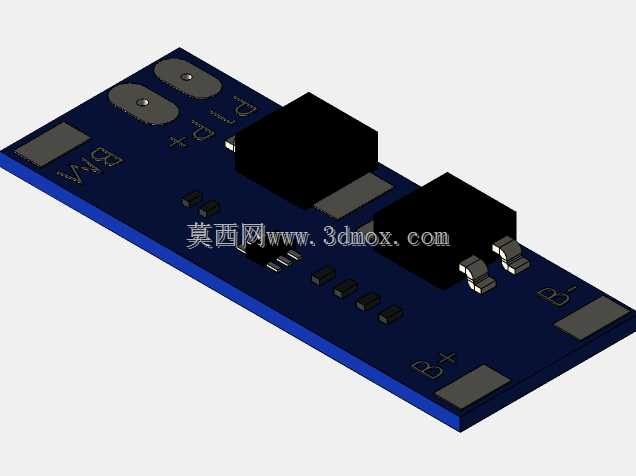

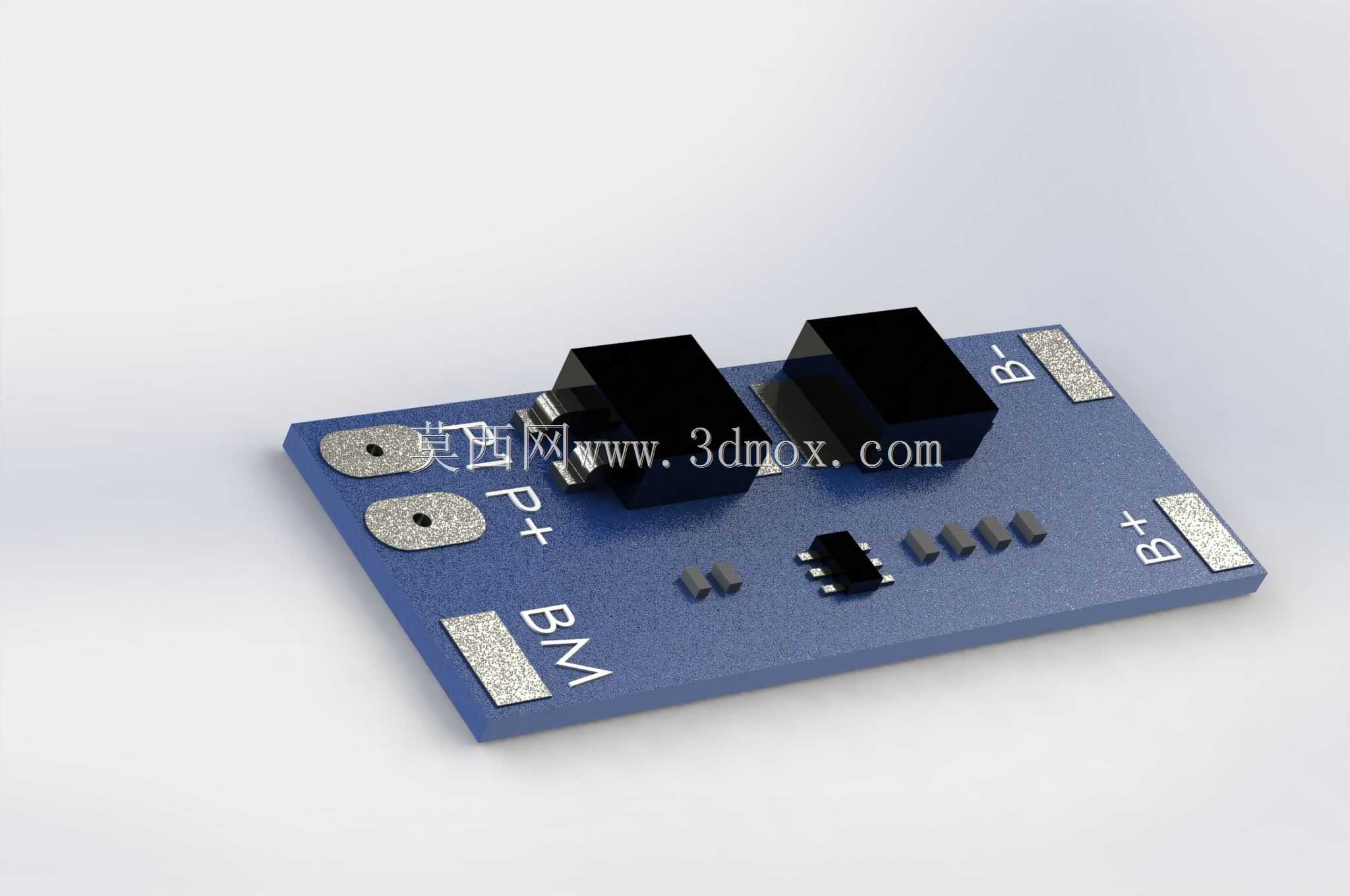

　　从功能特性上看，板载的电路布局围绕充放电管控逻辑排布，板端预留的标识清晰区分了电芯连接端、负载输出端的极性，B-对应两节串联电芯组的总负极，B+对应总正极，P+、P-则对应对外的充放电输出接口，组装时无需额外查阅复杂定义，可直接对应接线，降低生产组装环节的接反风险。板上集成的功率器件负责充放电回路的通断控制，当检测到单节电芯电压达到充电上限阈值时，会自动切断充电回路，防止电芯过充导致的鼓包、漏液甚至安全隐患；当放电过程中电芯电压跌落至下限阈值时，同样会切断输出回路，避免电芯过度放电造成的容量不可逆衰减；回路中出现超过设计阈值的大电流或者外部短路情况时，保护机制会在毫秒级时间内切断回路，保护电芯和后端用电设备不被大电流损毁。

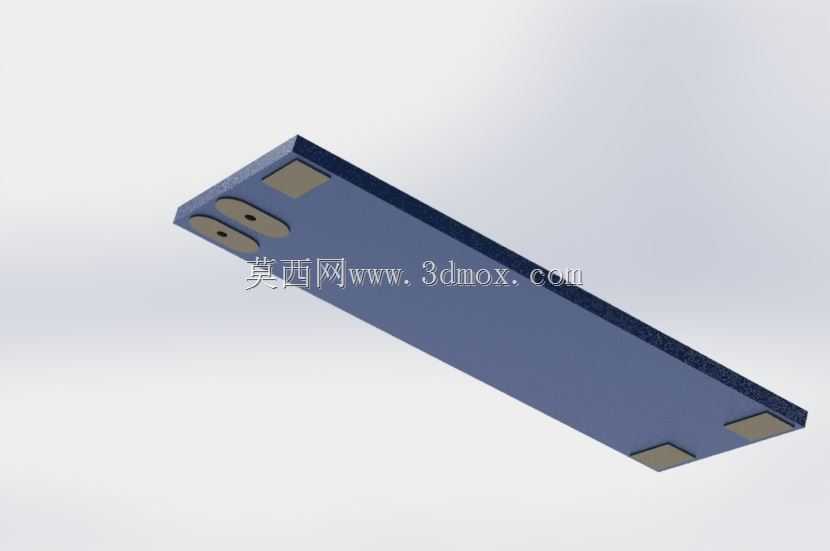

　　设计思路上，整块PCB采用长条形规整布局，所有元器件均布置在板件正面，没有采用正反面贴装的设计，一方面可以降低SMT贴片加工的工序复杂度，减少生产环节的成本投入，另一方面也能降低板件整体厚度，方便嵌入到狭窄的电池仓空间内。功率器件的排布位置预留了足够的散热间隙，大电流工作时产生的热量可以通过PCB铜箔和板件周边的空气流通快速散出，避免热量堆积导致器件参数漂移。接口焊盘采用加大尺寸设计，无论是采用导线焊接还是铜柱压接的连接方式，都能保证足够的连接强度，承受常规使用场景下的拉扯、震动外力，不会出现焊盘脱落、接触不良的问题。板件边缘做了圆角处理，没有尖锐的边角，组装时不会划伤电芯绝缘层或者周边的结构件，降低组装过程中的绝缘失效风险。

　　从安装边界来看，整块板件的外形尺寸适配常规双串18650或者软包锂电池组的排布空间，安装时不需要对电池组的原有结构做大幅修改，板件上没有突出板身的超高元器件，整体厚度控制在常规保护板的通用尺寸范围内，可以直接放置在两节电芯之间的空隙位置，或者贴合在电芯组的侧面固定，固定方式可以采用高温双面胶粘接或者环氧板条卡扣固定，不需要额外设计复杂的安装固定结构。板件上的元器件排布避开了常规电池组的镍带走线位置，焊接镍带时不会和板上元器件产生干涉，组装工序可以和常规电池组pack流程兼容，不需要调整原有生产线的工装夹具。

　　实际选型使用时，需要注意匹配对应持续电流参数的应用场景，这款板件的持续通流能力适配小功率用电设备，不适合大电流放电的动力类设备，接线时严格按照板端标识对应极性，反接可能会导致板载保护器件烧毁。板件的充电参数匹配常规8.4V截止电压的双串锂电池组，搭配通用的锂电池充电器即可完成充电流程，不需要额外设置充电参数，使用门槛较低，适合小批量定制电池组、设备维修替换、DIY电源制作等场景使用。
