32650磷酸铁锂电池固定卡座结构设计

　　在储能模组、便携电源、低速电动车动力包这类需要成组使用圆柱磷酸铁锂电池的场景里，单体电池的固定结构直接决定了整组的抗振性能、装配效率与后期维护便利性，32650规格的磷酸铁锂圆柱电池因为容量密度适中、大电流放电特性稳定，在中小功率储能与动力场景应用占比逐年提升，配套的固定卡座也成了电池成组结构里的基础核心零件。这款卡座的设计首先围绕32650电池的外径公差做适配，常规32650磷酸铁锂电池的外径公差带在32.3mm到32.8mm之间，卡座的内圈圆弧面做了微小的拔模斜度，既可以保证电池压入时的顺畅度，又能在电池装入后通过侧壁的微量形变提供足够的抱紧力，避免车辆行驶或者设备搬运过程中电池出现窜动、极耳拉扯断裂的问题。

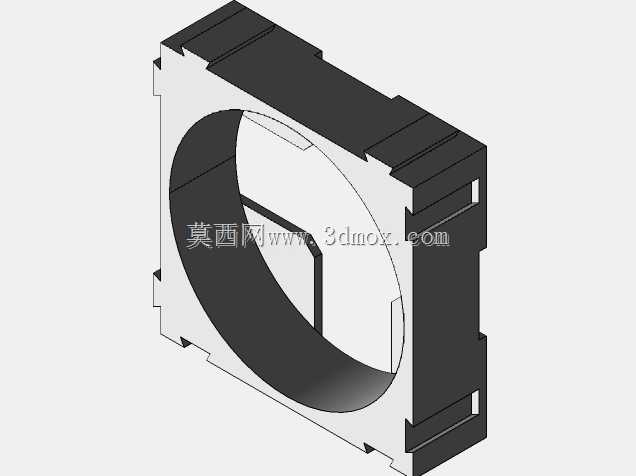

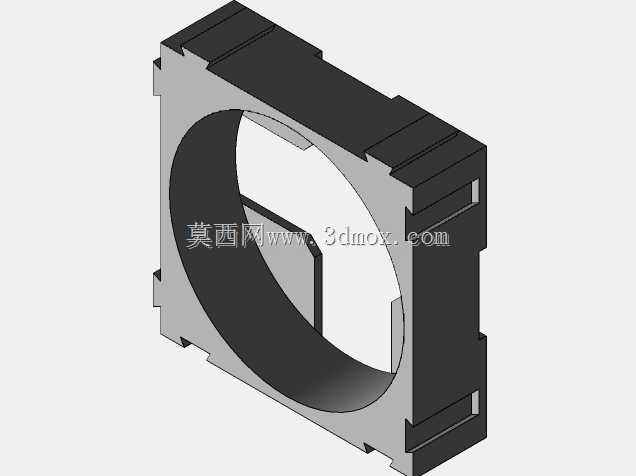

　　从结构布局来看，卡座四周设计了对称的卡扣凸台与定位凹槽，单组卡座可以实现上下层叠、左右拼接的组合安装，不需要额外的连接螺丝或者固定支架，在成组装配时只需要将相邻卡座的凸台对准凹槽压入，就能快速拼接成适配不同串并联数量的电池固定阵列，大幅减少了整包结构的零件数量，也降低了装配工位的操作复杂度。卡座的侧壁做了等距的镂空缺口，一方面是为了减少塑料原料的用量，降低零件本身的重量，更重要的是这些缺口可以在电池充放电发热时形成空气对流通道，避免单体电池之间的热量堆积，尤其是在大电流持续放电的工况下，相邻电池之间的空气流通可以有效降低整组电池的温差，减少因为局部过热带来的电池循环寿命衰减问题。

　　在安装边界的设计上，卡座的整体厚度控制在适配电池极耳焊接的安全距离范围内，当电池压入卡座后，电池两端的极柱露出高度刚好匹配常规镍带连接片的焊接位置，不会出现卡座过高遮挡极柱、或者卡座过低导致电池本体突出过多的问题，同时卡座四周的定位凸台高度经过反复校核，叠层安装时上下卡座之间不会出现偏移，叠层后的整体平面度可以控制在0.2mm以内，保证后续激光焊接连接片时的位置精度，避免出现虚焊、偏焊的问题。考虑到电池组在使用过程中可能出现的冷凝水或者电解液渗漏情况，卡座的内圈底部没有做全封闭设计，而是预留了微小的排液间隙，一旦有液体渗入可以顺着间隙从卡座底部流出，不会长期积存在卡座内部腐蚀电池外壳。

　　另外卡座的边角位置都做了R0.5以上的圆角处理，避免装配过程中锋利的边角划伤操作人员的手部，也防止刮破电池外层的绝缘皮造成短路风险。在材料适配性上，这款卡座的结构设计兼容常规的阻燃PP、阻燃ABS等常用电池固定件注塑材料，壁厚均匀控制在1.8mm左右，注塑成型时不会出现缩痕、缺胶等问题，成型后的零件翘曲量可以控制在0.15mm以内，不需要额外的校形工序就能满足装配要求。从实际应用的场景延伸来看，这款卡座不仅可以用于常规的方形电池包组装，也可以适配圆柱电池的测试工装、电池分容柜的固定夹具等场景，只需要调整拼接的数量，就能适配不同串并联规格的32650电池组需求，不需要重新开模设计固定结构，大幅缩短了不同规格电池包的开发周期。在抗振性能的设计校核上，卡座侧壁的抱紧力经过测算，单孔可以承受50N以上的轴向拉力不出现松脱，完全满足车载设备、便携户外电源这类需要经常移动、存在振动工况的使用要求，同时卡座的拼接凸台做了防脱倒钩结构，拼接后的卡座阵列在受到横向冲击力时不会出现散架的问题，保证整组电池的结构稳定性。
