标准6U通信设备安装机架结构设计

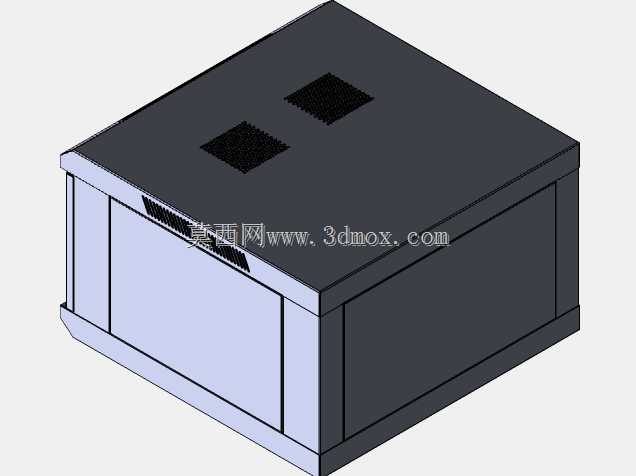

　　在通信机房、工业电控柜集成、测试台架搭建场景中，19英寸标准机架是电子设备安装的核心承载结构，本次设计的6U规格机架，针对中小规模通信配件、电源模块、信号处理单元的安装需求做了针对性的结构优化，完全符合19英寸机柜的安装尺寸规范，可直接适配标准立柱的安装孔位，无需额外做转接件加工。从实际使用场景出发，这类6U机架常被用于边缘计算节点的设备集成、小型基站的信号模块组安装、实验室测试环境的配件承载，也可作为独立机箱放置在桌面或设备层架上，容纳多块标准板卡、小型电源变压器、信号转接模块等配件，为内部器件提供稳定的机械防护与电磁屏蔽基础。设计过程中首先确定了安装边界尺寸，整体宽度严格遵循19英寸标准机架的安装要求，高度对应6U的标准高度规格，深度方向根据常规通信配件的安装深度做了合理预留，既不会因为深度过大造成机柜内部空间浪费，也不会因为深度不足导致常规板卡、接线端子无法正常安装。机架主体采用分体式钣金拼接结构，侧板与底座、上盖之间通过折弯卡扣配合紧固件连接，相比一体化焊接结构，既降低了钣金加工的折弯难度，也方便后期内部器件的安装维护，拆卸上盖即可完成内部所有配件的接线与调试，无需完全拆解机架主体。

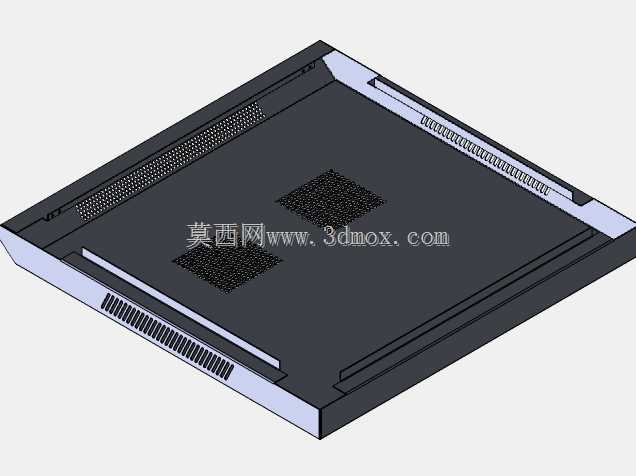

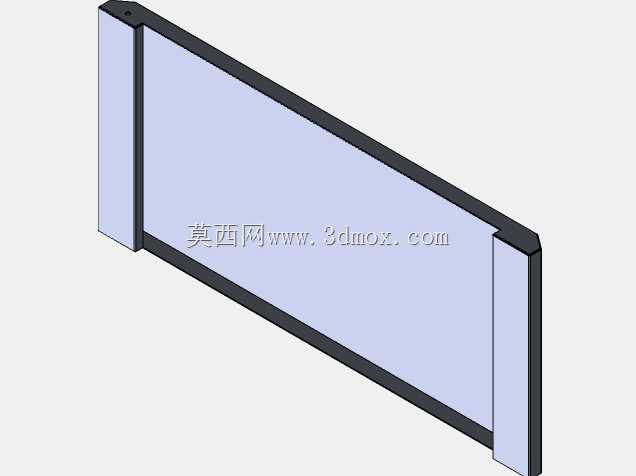

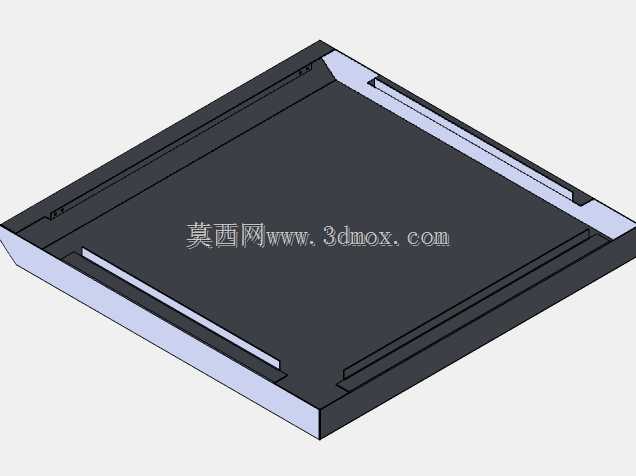

　　上盖位置设计了两处阵列式通风散热孔，对应内部发热器件的常规安装位置，可形成自然对流的散热风道，当内部安装功耗较高的电源变压器、处理模块时，无需额外加装风扇即可满足基础散热需求，若有更高散热要求，也可在通风孔位置预留风扇安装位，直接固定标准尺寸的轴流风扇。前面板区域做了平整化处理，可根据实际使用需求粘贴标识、安装指示灯或者开关按钮，面板边缘做了折弯翻边处理，既提升了前面板的结构强度，避免搬运过程中边缘变形，也能消除钣金锐边，防止安装调试过程中划伤操作人员。机架底部设计了平整的安装基面，既可以通过底部的安装孔固定在机柜托盘或者工作台面上，也可以加装脚垫作为独立机箱放置，适配不同的安装场景。在结构强度校核上，侧板采用了带加强筋的折弯结构，在板材厚度不额外增加的前提下，大幅提升了侧板的抗形变能力，单侧可承载的器件重量完全满足常规通信配件、电源模块的安装需求，不会因为长期承重出现侧板弯曲、安装孔位错位的问题。机架的拼接缝隙做了公差优化，所有配合面的间隙控制在合理范围内，既保证装配过程的顺畅性，不会因为钣金加工的微小公差导致装配卡滞，也能避免缝隙过大造成电磁屏蔽性能下降、灰尘进入机架内部的问题。

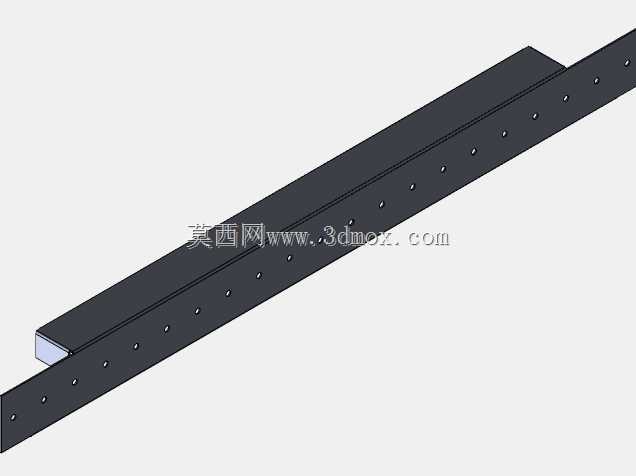

　　针对内部器件的安装，机架内部预留了标准的板卡安装导轨位置，也预留了接地柱的安装点位，用户可根据实际需求安装导轨来固定标准插卡式设备，也可通过铜柱直接固定PCB板、小型变压器等器件，内部空间的划分充分考虑了接线的操作空间，在器件安装完成后，电源接线、信号接线的走线区域有足够的空间整理线束，不会出现线束挤压、弯折半径过小的问题。从建模细节来看，所有钣金折弯处都预留了合理的折弯止裂槽，避免折弯过程中出现板材撕裂的问题，所有安装孔位都做了沉头或者翻边处理，提升紧固件安装后的贴合度，不会出现螺钉凸起影响其他部件安装的情况。

　　这类机架在实际工程应用中，相比定制化的非标准机箱，能够大幅缩短设备集成的周期，所有安装尺寸都遵循通用标准，采购对应的配件即可直接安装，无需单独做结构适配，同时标准化的结构也方便后期的设备维护与配件更换，当内部器件出现故障时，可直接拆卸对应模块进行更换，不用对机架结构做任何改动。在电磁兼容设计上，钣金材质的机架主体可形成连续的屏蔽腔体，只要在拼接缝隙处加装导电泡棉或者弹片，即可实现良好的电磁屏蔽效果，满足工业场景、通信场景下的电磁兼容要求，避免内部器件受到外界电磁干扰，也防止内部器件的电磁信号向外辐射影响其他设备。
