　　做了十几年消费类电子板卡结构设计，经手的贴片功率元件封装少说也有几十种，DPAK这类封装的元件，在板卡布局阶段永远是需要优先核对安装边界的品类，毕竟它兼顾散热与小体积的特性，决定了它在中小功率电源回路里的不可替代性。很多刚入行的结构工程师容易把DPAK和更小的SOT系列封装搞混，实际在板卡堆叠时，DPAK的塑封主体高度、引脚成型角度、背部裸露散热焊盘的位置，每一个尺寸偏差都会直接影响后续SMT贴片良率，甚至会和周边的贴片电容、接插件产生干涉。

　　从实际应用场景来看，这类封装的晶体管、MOSFET、稳压二极管，大多用在板载DC-DC回路、线性稳压输出端、低压信号切换回路里，比如工控板卡的12V转5V稳压支路、小家电控制板的功率开关回路、车载低压控制模块的信号保护支路，都能看到它的身影。和直插的TO系列封装比，DPAK的贴片结构不需要在PCB上开成型引脚孔，能压缩板卡背面的元件布局空间，适合厚度受限的紧凑型设备；和更小的SOT-223封装比，它的背部散热焊盘接触面积更大，能承受的持续导通电流更高，不需要额外加装小型散热片就能满足1-3A电流工况下的散热需求，平衡了体积与散热性能。

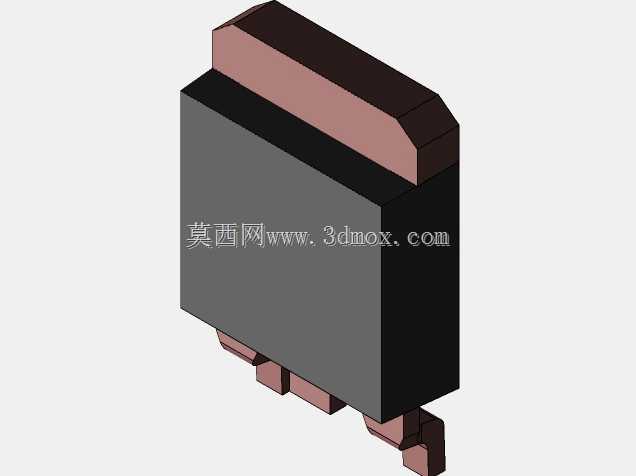

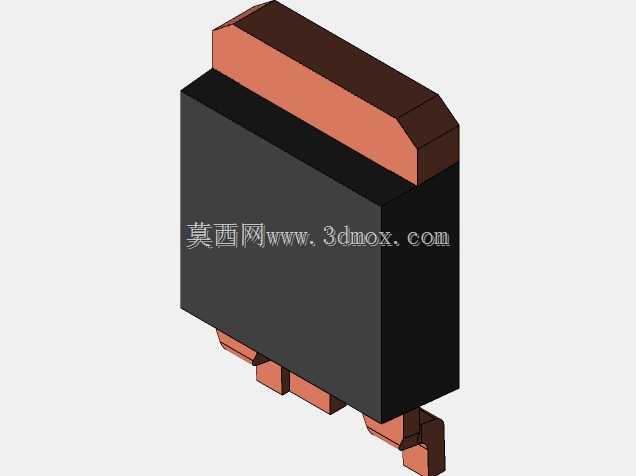

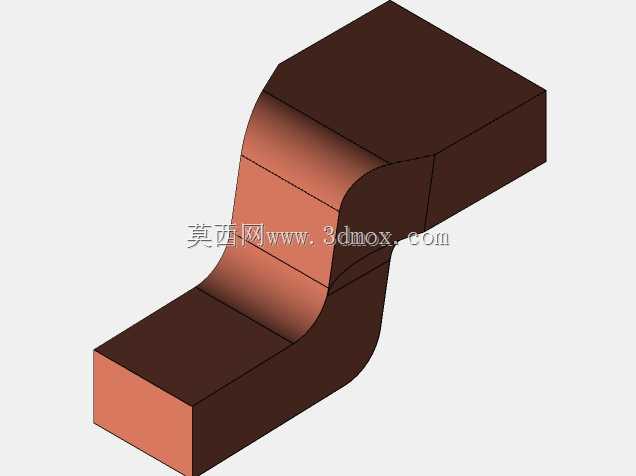

　　做这个三维模型的时候，最先敲定的是塑封主体的拔模角度，实际量产的DPAK元件塑封外壳并不是垂直的立方体，顶部的切角、侧面的拔模斜度都是注塑脱模时必须保留的结构，之前有同事建模时忽略了这个斜度，做板卡干涉检查时算出来的安全间隙是0.3mm，实际元件过炉焊接后因为塑封外壳的斜度偏差，和旁边的立式电解电容外壳蹭到，最后不得不改板调整元件位置，浪费了两版打样周期。然后是引脚的成型结构，DPAK的三个引脚不是平直伸出来的，靠近塑封根部有一个冲压成型的弯折台阶，这个台阶的高度直接决定了元件贴装时离PCB板面的悬浮高度，高度太低会导致焊锡无法浸润到引脚根部，形成虚焊；高度太高又会让元件过回流焊时出现偏移，甚至掉件。建模时特意把引脚的弯折圆角、引脚末端的倒角都做了还原，这些细节在做SMT钢网开孔设计时非常关键，钢网开口的宽度需要匹配引脚末端的实际宽度，才能保证焊锡量刚好覆盖引脚焊接面，不会出现连锡、少锡的问题。

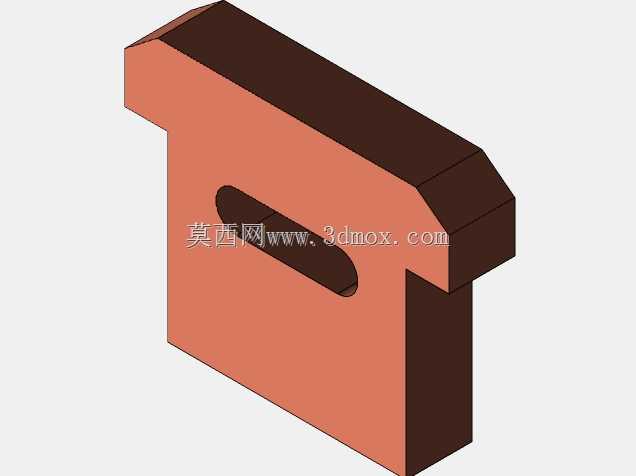

　　背部的裸露散热焊盘是这个封装的核心功能结构，建模时特意把焊盘的凹陷深度、表面的细微纹理都做了还原，实际生产中这个焊盘会直接焊接在PCB的露铜散热区上，通过PCB的铜箔把元件工作时产生的热量导出去，所以这个焊盘的平面度要求很高，建模时保证焊盘平面和引脚焊接面的共面度在0.1mm以内，和实际元件的公差要求一致，这样导出的STEP模型在做板卡热仿真时，能更准确的计算焊盘与PCB的接触热阻，不会因为模型面的偏差导致热仿真结果偏离实际工况。

　　安装边界方面，这个封装的元件在PCB上的占位需要预留三个信号引脚焊盘加一个背部散热焊盘的位置，周边的元件布局需要注意，在元件塑封主体的上方不能布置高度超过2mm的立式元件，避免元件组装时被压到；在引脚延伸方向需要预留至少1mm的焊盘外安全距离，方便SMT贴片时的吸嘴取件定位，也方便后续维修时的烙铁操作。很多新手工程师在布局时只看元件的本体投影面积，忽略了维修操作空间，等到量产时发现维修工位的烙铁头伸不到引脚位置，只能返工调整布局，这些细节在三维建模阶段就可以通过虚拟装配提前规避。

　　另外，这个封装的元件顶部的印字区域是平整的，建模时保留了顶部平面的完整性，方便后续在模型上添加丝印标识，做整机BOM可视化的时候能直接识别元件型号，不用再单独贴标识贴图。塑封主体和引脚的颜色区分也做了还原，黑色的塑封部分、铜色的引脚和散热焊盘部分，和实际元件的外观一致，在做整机装配评审的时候，非电子专业的结构同事也能快速识别出这是功率类元件，提前注意周边的绝缘间隙设计，避免和金属结构件距离太近导致安规问题。

　　实际选型时，不同厂家生产的DPAK封装元件尺寸公差基本控制在0.15mm以内，这个模型的尺寸取的是行业通用的公称尺寸，不管是做前期方案布局，还是做SMT贴片夹具设计，都能直接复用，不需要再反复核对不同厂家的规格书调整尺寸。之前做一款车载充电模块的设计时，就是用了同规格的封装模型提前做了布局干涉检查，把原来靠近元件的塑料固定柱往旁边移了1.2mm，避免了过炉后元件外壳被固定柱压裂的问题，省了不少打样验证的时间。
