双位旋转式隔离开关操作手柄结构设计

　　这款双位操作控件主要面向低压配电回路的隔离开关操作场景，常见于工业车间动力柜、楼宇配电竖井、设备现场控制箱的柜体面板安装位，用来实现两路供电回路的分合闸手动操作，避免带电误操作带来的安全隐患。从实际使用场景来看，这类操作件需要适配柜体面板的开孔尺寸，安装后突出面板的握持部分要符合人体工学，操作人员戴绝缘手套操作时也能顺畅施力，不会出现打滑、施力角度受限的问题。

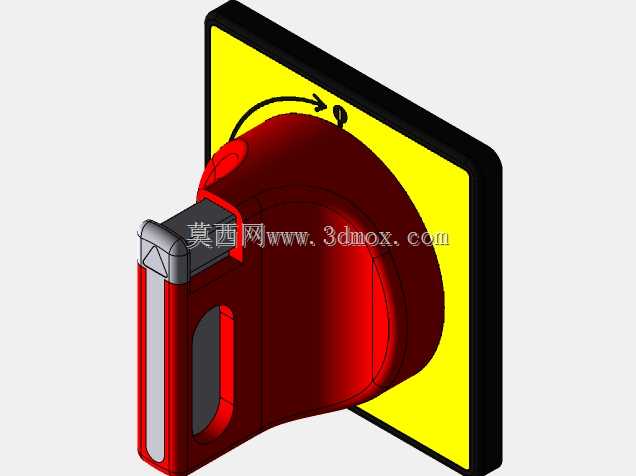

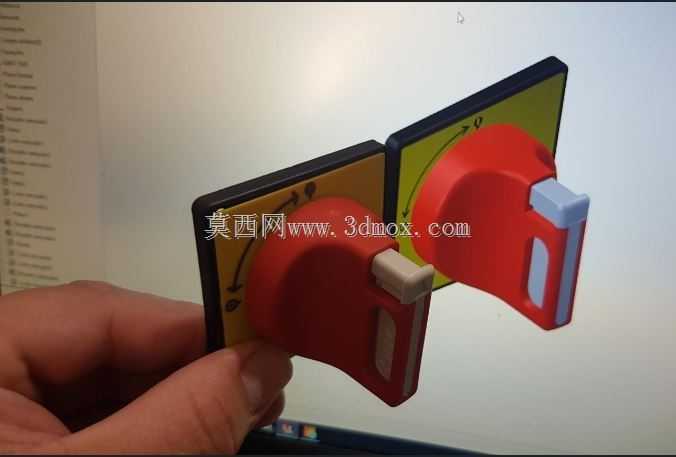

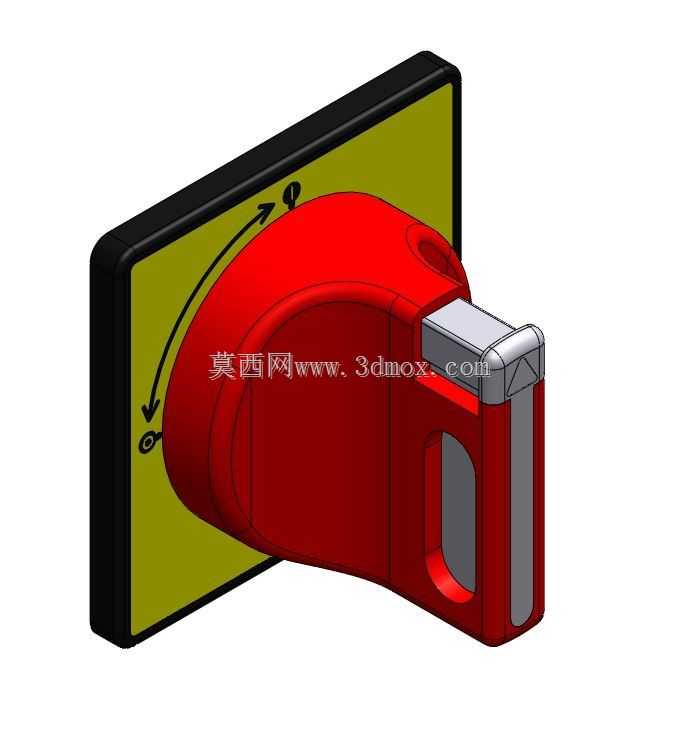

　　从功能特性上看，这款操作手柄采用红底标识的握持主体，搭配浅灰与浅蓝的档位指示块，对应两个独立的开关操作位，每个操作位都带有旋转方向的箭头标识，操作人员可以直观判断旋转分合的方向，减少误操作概率。手柄的握持区域做了内凹的防滑结构，边缘做了圆弧过渡，没有尖锐的棱角，即使快速旋转操作也不会划伤手部。两个操作位并排布置，间距经过合理规划，操作其中一侧手柄时不会误触另一侧的控件，满足配电操作的安全间距要求。

　　设计过程中首先考虑的是操作扭矩的传递可靠性，手柄与内部开关转轴的配合位采用了异形卡槽结构，能够和开关轴的扁位紧密贴合，旋转过程中不会出现滑位、空程的问题，保证操作力能够顺畅传递到开关本体，实现可靠的分合闸动作。其次是面板安装的适配性，手柄底座的安装法兰尺寸匹配常规低压隔离开关的面板开孔规格，不需要额外修改柜体开孔就能直接替换原有操作件，降低现场改造的工作量。底座与面板之间预留了密封垫的安装槽位，安装后可以达到柜体要求的防护等级，避免粉尘、水汽从操作位缝隙进入柜内，适配多粉尘、潮湿的工业现场环境。

　　外形尺寸方面，单组手柄的旋转半径控制在合理范围内，操作旋转时不会超出柜体面板的预留操作空间，两个并排安装的手柄整体宽度适配常规小型动力柜的面板布局，不会和面板上的指示灯、按钮、电流表等其他控件产生位置干涉。手柄突出面板的高度经过优化，既保证了足够的握持长度，又不会因为突出过多导致现场搬运、操作时被磕碰损坏，同时在手柄处于分闸、合闸两个极限位置时，顶部的指示块会和底座上的标识对齐，清晰显示当前回路的通断状态，巡检人员隔着一定距离就能判断开关位置，不需要近距离凑近查看。

　　从结构细节来看，手柄主体采用高强度工程塑料材质，具备良好的绝缘性能和抗冲击能力，即使长期暴露在紫外线下或者处于高低温环境中，也不会出现材质脆化、褪色的问题，保证长期使用的可靠性。档位指示块采用和主体不同的配色，通过嵌装的方式固定在手柄上，不会因为长期摩擦出现标识脱落的问题。底座部分采用和面板贴合的平整结构，安装后不会出现歪斜、松动的情况，固定螺丝的孔位做了沉头设计，螺丝安装后不会突出底座表面，避免刮擦操作人员的手部。

　　在实际选型适配时，这类操作手柄可以匹配对应规格的旋转式隔离开关，不需要对开关本体做任何修改，直接替换原有操作手柄即可实现双回路并排操作的布局，适合双电源切换回路、两路负载独立控制的配电场景，相比单个独立安装的操作手柄，这种并排一体化的布局更加紧凑，能够节省柜内面板的安装空间，同时让整个操作区域的布局更加规整，提升配电柜体的整体观感。操作时的旋转角度和开关本体的分合闸角度完全匹配，旋转到极限位置时会有明显的到位触感，操作人员不需要额外确认就能判断开关是否完全分合到位，避免出现半分半合导致的拉弧、接触不良等问题。
