工业传动用滚子链节结构三维设计

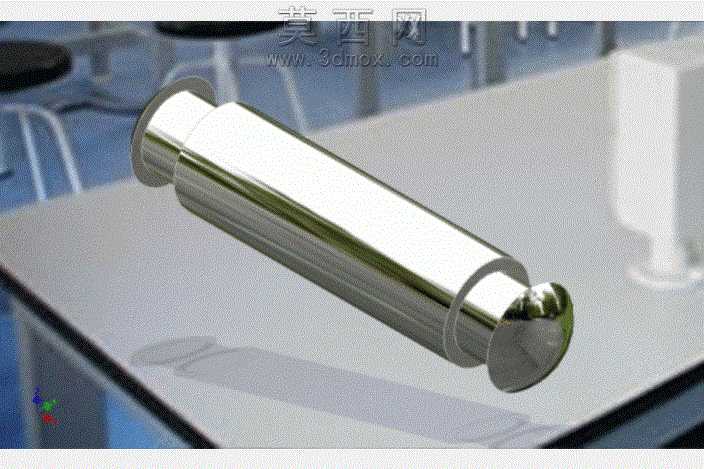

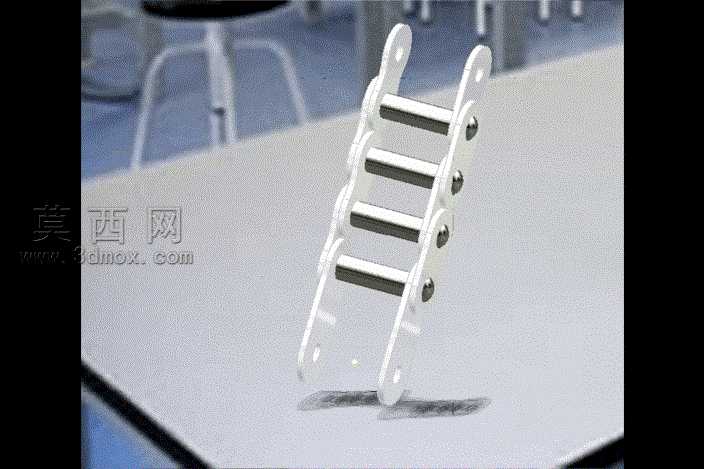

本作品为工业传动场景使用的车链条单节结构三维建模成果，建模过程严格遵循机械传动零件的实际生产尺寸规范，先通过草图绘制确定内外链板的轮廓造型，对链板两端的销轴安装孔位做精准的同轴度约束，保证后续装配环节各部件的配合精度。建模时采用参数化设计方式，将链板厚度、销轴直径、滚子长度、链节节距等核心参数设置为可调整变量，方便后续根据不同传动负载需求快速修改模型尺寸，适配不同规格的链条设计需求。材质设置阶段，针对不同部件的实际材质属性做区分处理：内外链板采用冲压合金钢材质，调整金属材质的粗糙度参数模拟冲压成型后的哑光金属质感，添加细微的表面纹理还原真实链板的加工痕迹；销轴与滚子部件采用高碳耐磨钢材材质，适当提高材质的反光度，表现出精加工后金属表面的光滑质感，同时在销轴与链板的配合位置添加轻微的装配压痕细节，提升模型的真实感。结构设计上完整还原了链节的装配逻辑，内链板与套筒采用过盈配合约束，外链板与销轴做固定约束，滚子与套筒之间设置转动自由度，真实模拟实际链条运行时滚子可绕套筒自由转动的运动特性，避免传动过程中滚子与链轮齿面发生滑动摩擦。渲染阶段采用柔和的工作室光源布局，主光源从斜上方45度角照射，突出链板的轮廓层次与金属部件的光影变化，辅光源从侧方补光消除模型暗部的死黑区域，添加柔和的地面阴影增强模型的立体感，背景选用简洁的浅灰色哑光平面，让视觉焦点集中在链节结构本身，清晰展示各部件的装配关系与造型细节。设计过程中充分考虑链条的实际受力特性，对链板的受力薄弱位置做了合理的圆角过渡处理，避免应力集中问题，同时保证各部件之间不存在干涉问题，模型可直接用于装配验证、运动仿真以及工程出图等后续工作环节。
