带铜质接头的拉杆式液压动力执行组件

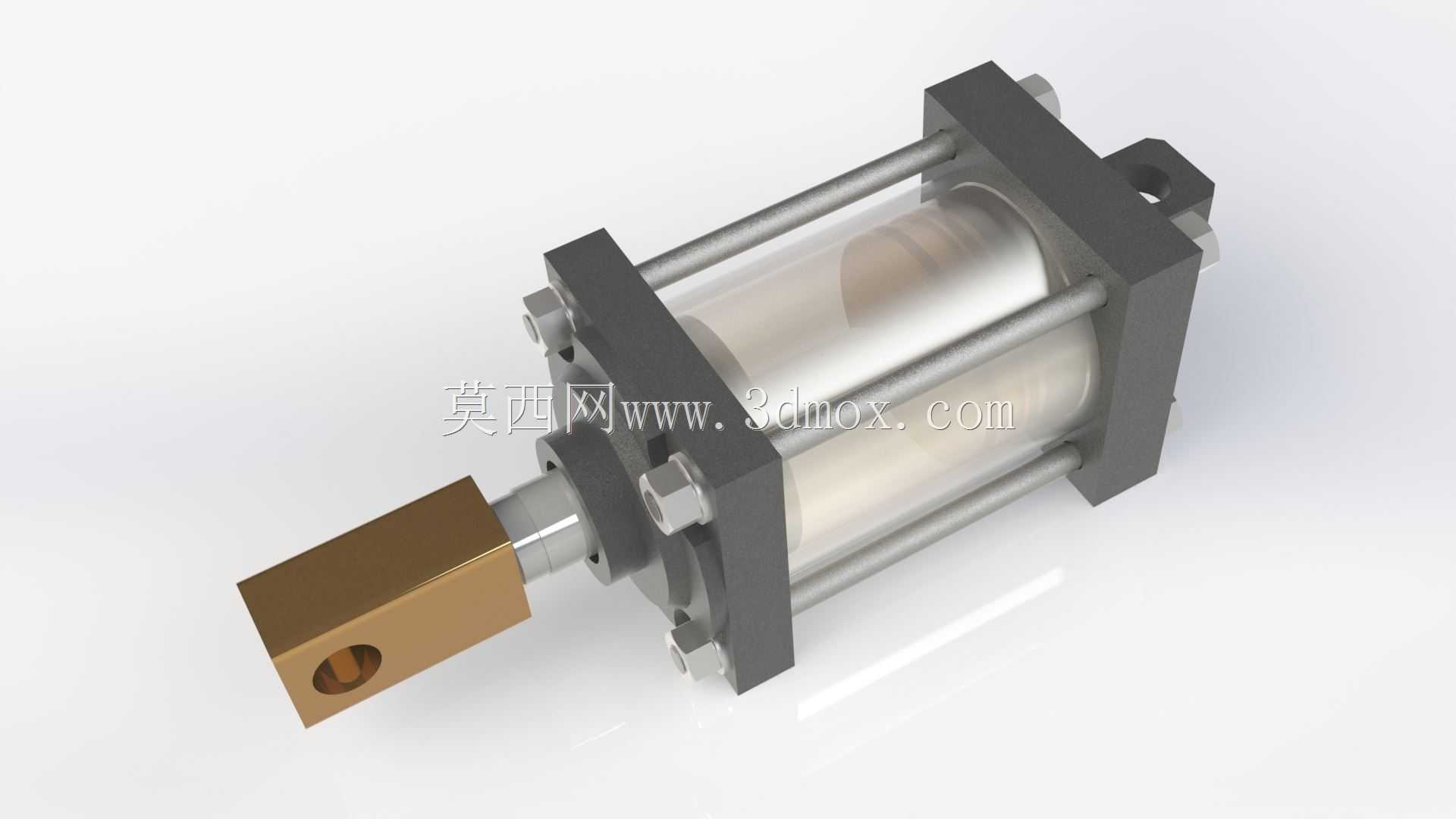

　　在重型设备维保、工装夹具夹紧、小型构件顶升这类需要线性大推力输出的场景里，这类拉杆式液压执行组件是非常常见的动力单元，和手动液压千斤顶的一体式结构不同，这个组件更偏向于集成到定制化液压回路里作为执行终端使用，不需要自带手动泵体，直接接入系统压力油路就能完成伸缩动作。从结构设计来看，缸筒采用透明可视化材质做筒体，这个设计在教学演示台、液压原理实训设备里实用性很强，能直接观察到活塞在缸内的运动状态、油液填充情况，排查内泄故障的时候不用拆解缸体就能快速判断密封件的磨损情况，比传统金属缸筒的运维效率高很多。

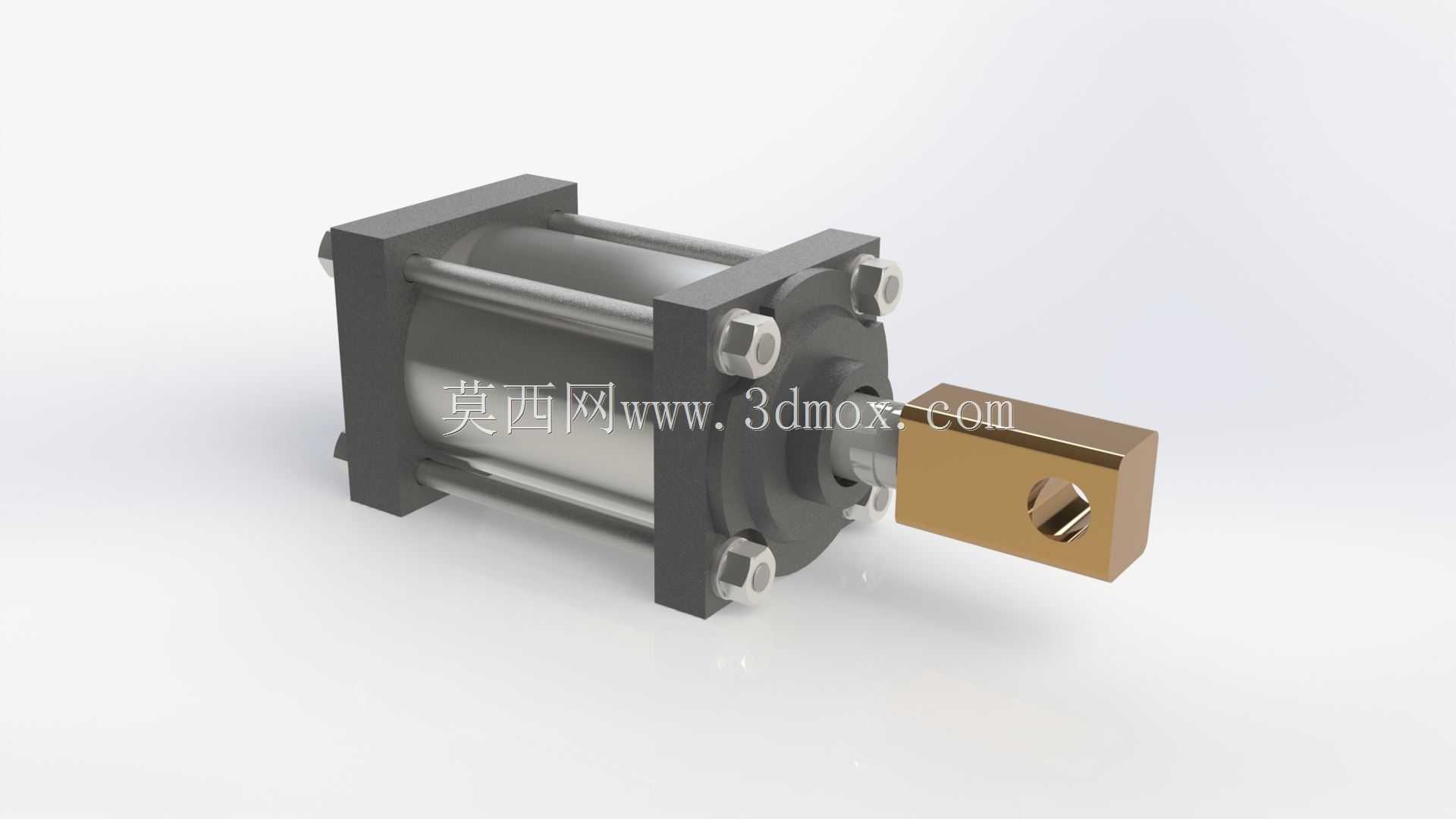

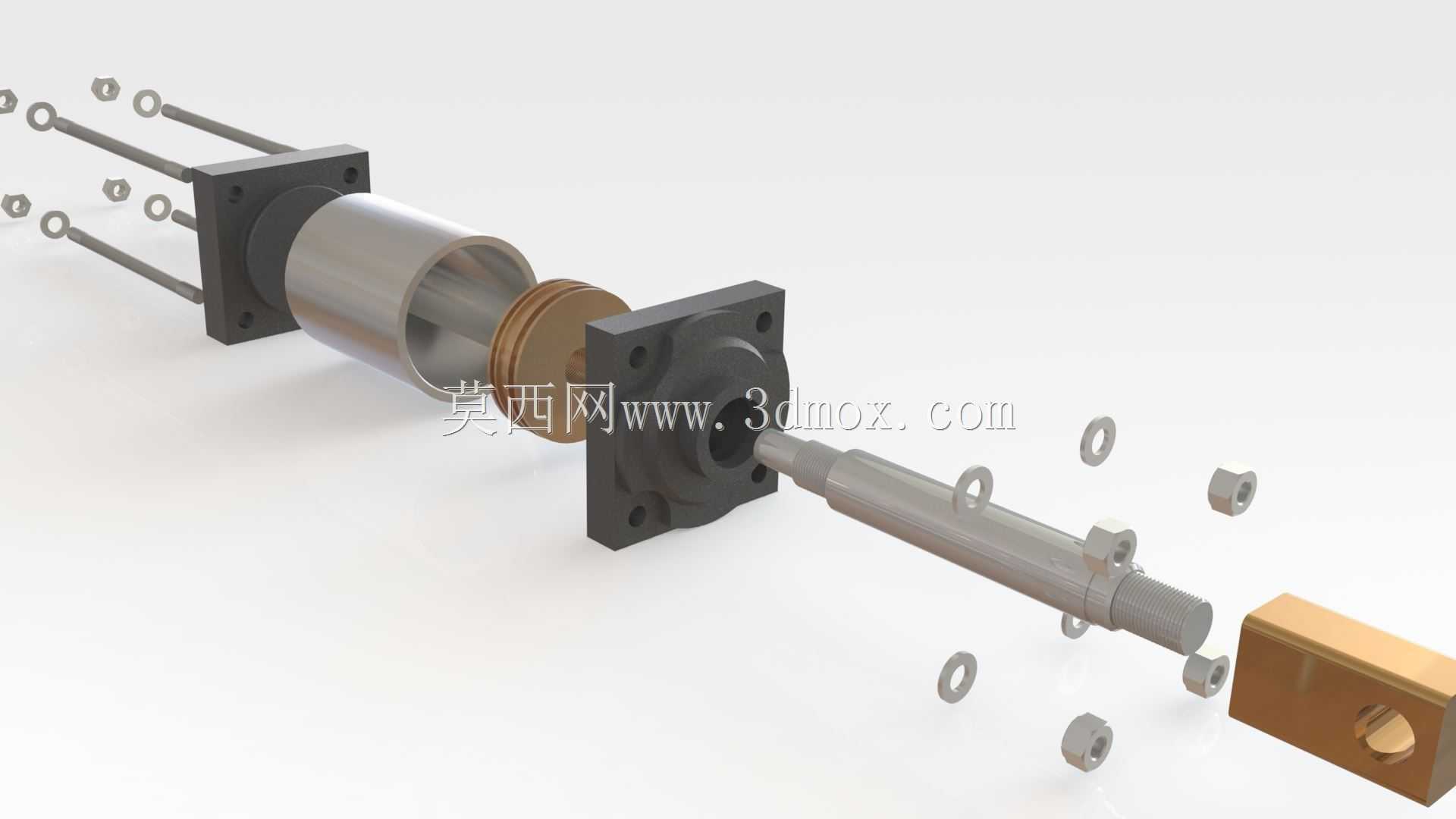

　　四根平行布置的金属拉杆承担两端端盖的锁紧力，这种结构的优势是加工装配难度低，端盖和缸筒的同轴度可以通过拉杆的预紧力微调，后期更换密封件的时候只需要松开拉杆螺母就能抽出活塞组件，维修成本比焊接式缸体低不少，适合小批量定制的液压工位使用。前端伸出的活塞杆端部搭配了铜质连接头，接头上预制了铰接销孔，这个设计是为了适配铰接式安装场景，比如在工装夹具的摆臂驱动、升降平台的斜向支撑结构里，铜质接头的自润滑特性可以减少铰接位置的磨损，避免钢件直接接触产生的咬合问题，同时销孔的公差按照H8级配合设计，和标准圆柱销的适配性很好，不需要现场二次加工就能完成装配。

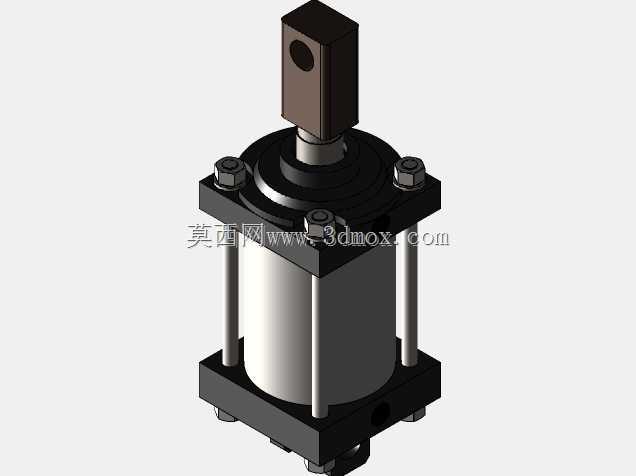

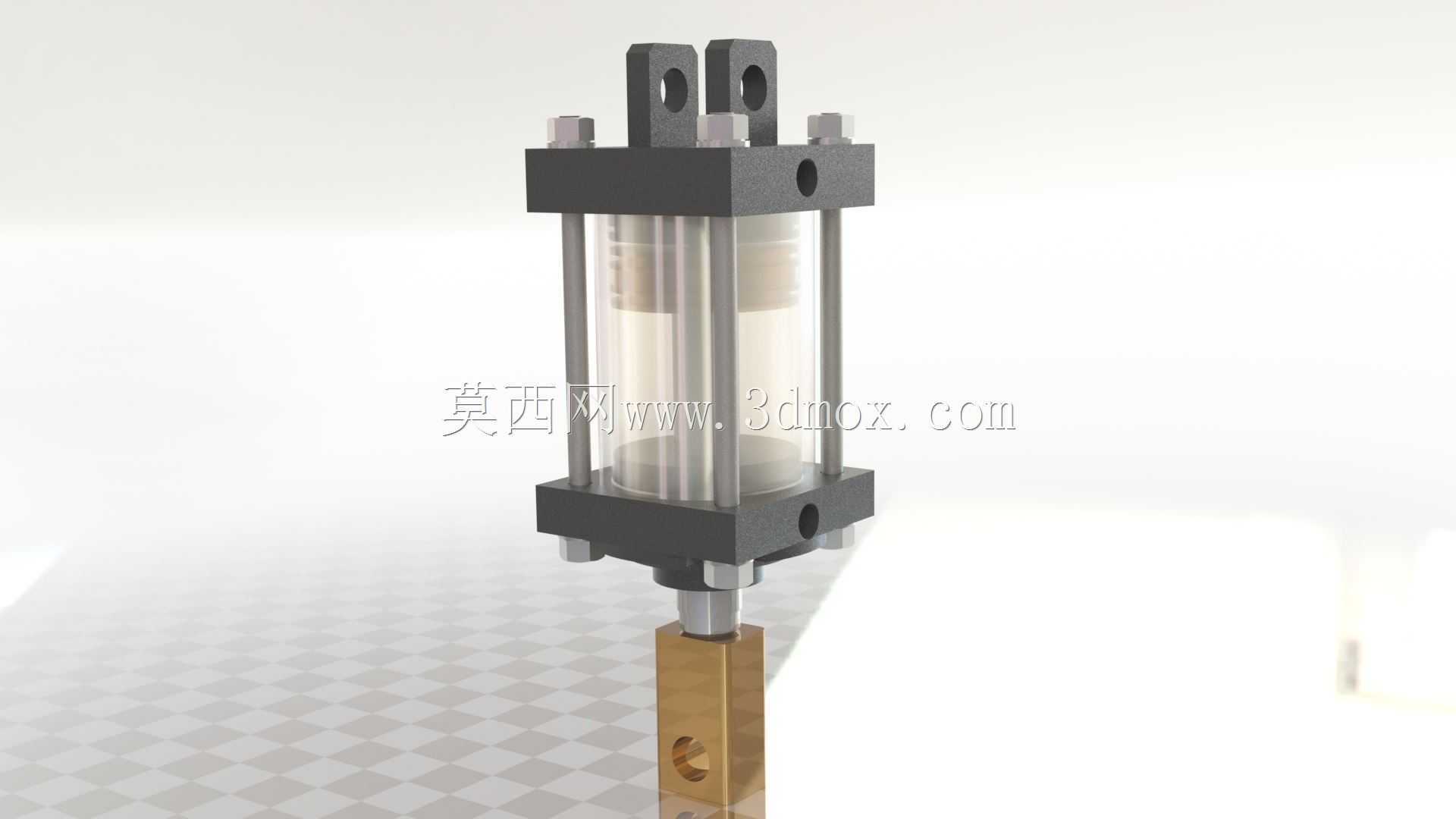

　　安装边界方面，尾部端盖集成了单耳铰接座，和前端接头的销孔轴线保持平行，安装时两端都采用铰接固定的话，缸体可以在小角度范围内自适应摆动，抵消安装面的平行度误差，避免活塞杆承受径向弯矩，能大幅延长活塞杆密封的使用寿命；如果需要刚性固定，也可以在尾部端盖的平面上加工安装螺孔，配合法兰盘实现刚性连接，适配不同的设备安装需求。从功能特性来说，这个组件的活塞采用双密封结构，一道格莱圈负责高压油的密封，一道导向带承担活塞的径向支撑，避免活塞和缸筒内壁直接摩擦，在16MPa的系统压力下可以稳定输出额定推力，空载启动压力低于0.3MPa，不会出现低速爬行的问题，适合对动作平稳性有要求的工位。设计过程中，首先确定了缸筒的内径参数，匹配常用的10吨级推力输出需求，活塞杆直径按照杆径比0.5选取，保证伸出状态下的杆体刚性，不会因为侧向力出现弯曲变形；拉杆的直径经过强度校核，在额定压力下的拉伸应力低于材料屈服强度的30%，长期使用不会出现拉杆拉长导致的端盖漏油问题；前端铜接头的长度经过优化，既保证了铰接位置的连接强度，又不会因为接头过长增加活塞杆端的悬伸量，避免杆体受力恶化。

　　在实际应用里，这类组件除了用在液压实训台，还可以集成到小型液压压力机、模具锁紧机构、物流设备的升降支撑结构里，相比标准油缸，透明缸筒的版本在设备调试阶段能直观看到活塞的运动位置，不用额外加装位移传感器就能判断行程是否到位，对于教学演示、设备研发打样的场景非常友好。需要注意的是，透明缸筒的抗冲击性能比钢制缸筒差，不适合用在有剧烈冲击、超高压重载的场景，额定工作压力需要控制在材料允许的范围内，安装时要保证两端铰接点的轴线平行，避免缸体受到扭转应力，日常维护只需要定期检查拉杆的预紧力、活塞杆表面的清洁度，及时清理附着的金属碎屑，避免划伤密封件就可以长期稳定运行。
