带长触发摆杆的微动行程检测开关

　　这类带长摆杆的微动开关，在工业控制、家电、小型自动化设备里的应用场景非常广泛，小到桌面级3D打印机的限位触发，大到自动化产线的工件到位检测、家电门体的闭合状态反馈，都能看到这类结构的身影。它的核心作用是通过微小的机械位移触发内部触点的通断，实现电路状态的快速切换，相比普通的按钮开关，它的触发行程极短，触发压力小，响应速度快，能够在设备运行到临界位置时第一时间给出电信号反馈，避免设备超程运行造成结构碰撞或者功能失效。

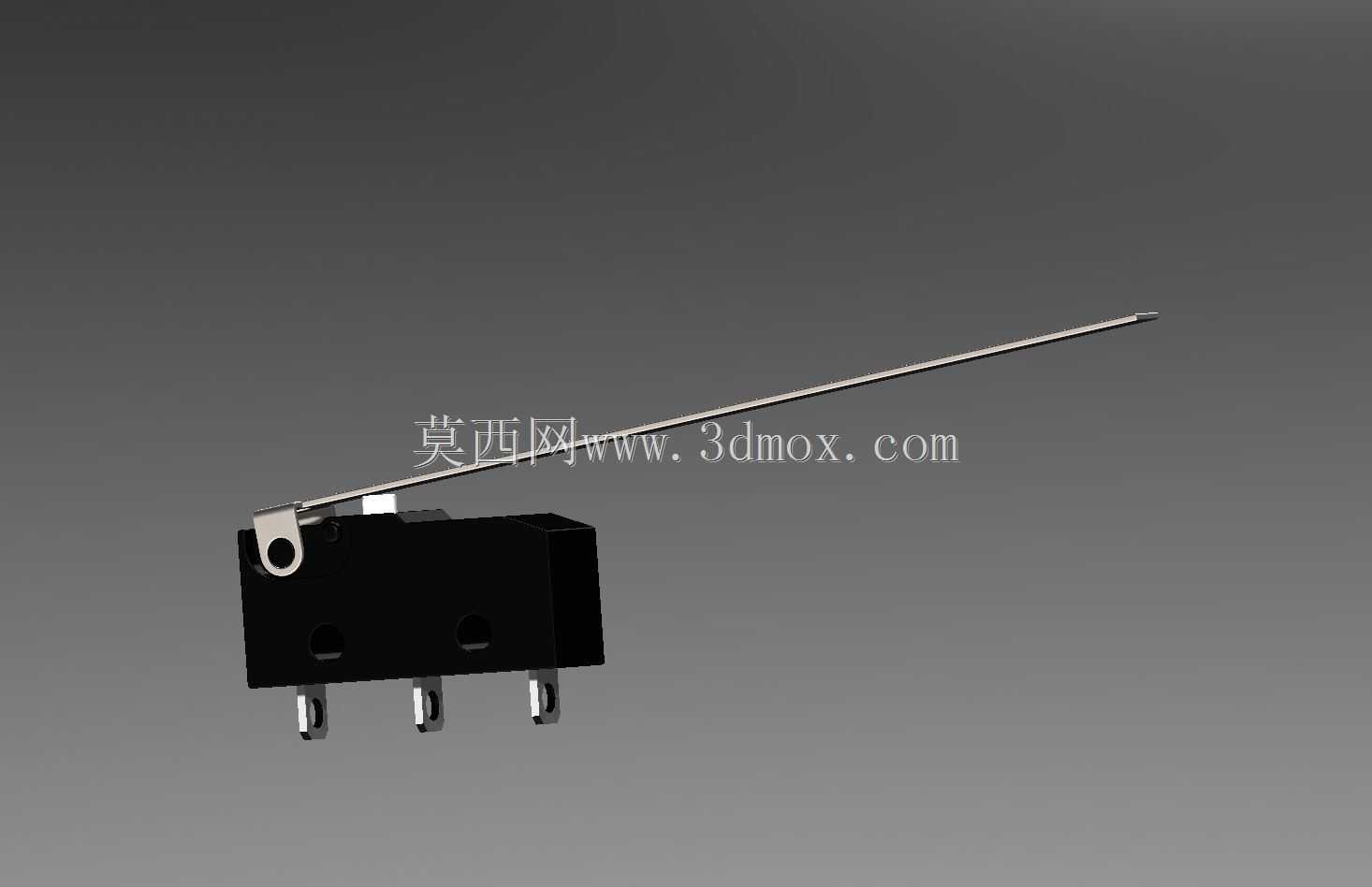

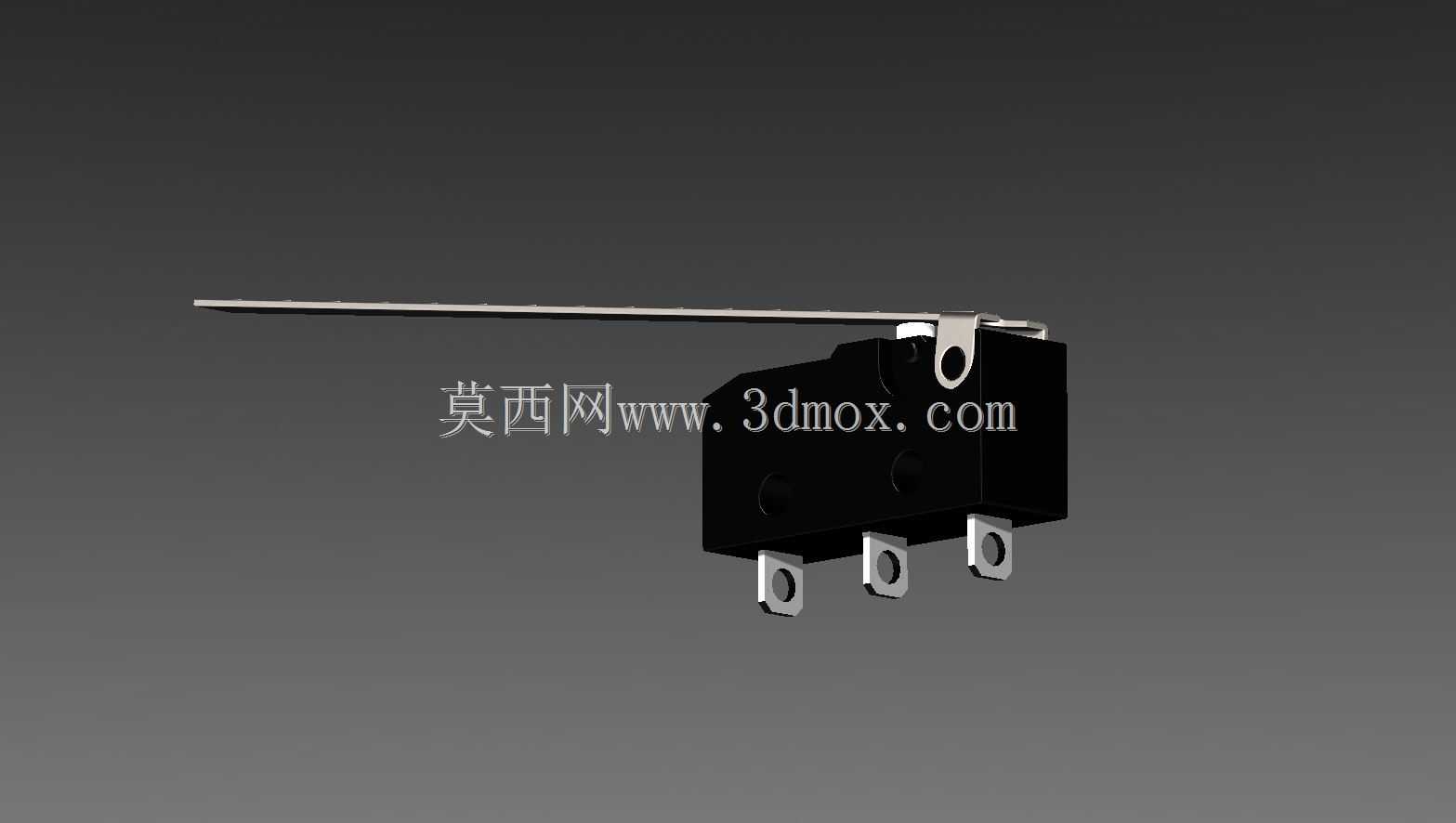

　　从结构设计来看，这款开关采用黑色绝缘基座作为主体承载结构，基座内部封装了银合金触点组件与弹性触发结构，外部伸出三个直插式接线引脚，引脚间距符合行业通用的安装规范，能够直接适配市面上多数PCB板的焊盘孔位，也可以搭配接插件实现快速接线，不需要额外定制转接结构。基座上方伸出的长金属摆杆是触发端的核心结构，摆杆根部通过转轴与基座内部的触发弹片联动，摆杆末端做了圆滑过渡处理，避免长期与被检测部件摩擦造成部件表面磨损，摆杆的长度设计覆盖了较大的触发感应范围，哪怕被检测部件的到位位置存在几毫米的装配误差，也能顺利压下摆杆完成触发，降低了配套设备的装配精度要求。

　　安装边界上，这款开关的基座为标准长方体结构，基座上预留的两个固定安装孔位中心距符合微动开关的通用安装尺寸，既可以通过M2规格的螺丝直接固定在设备的塑料或者金属安装支架上，也可以搭配卡扣式安装座实现快拆维护。安装时需要注意摆杆的触发方向要与被检测部件的运动方向匹配，避免侧向受力掰弯摆杆或者损坏内部转轴结构，接线时三个引脚分别对应公共端、常开端、常闭端，选型时可以根据实际的电路逻辑选择对应的接线方式，不需要额外调整开关内部结构。

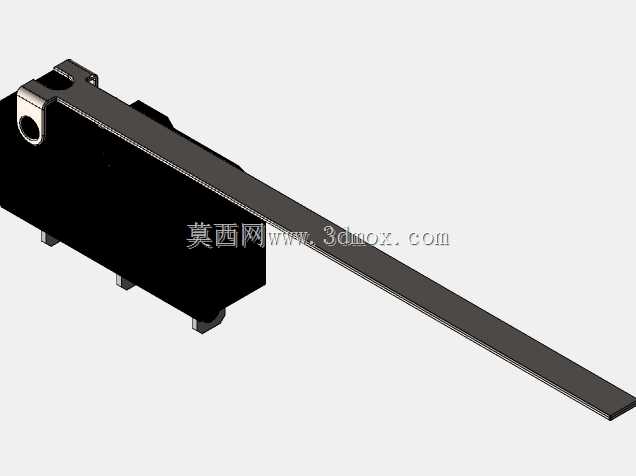

　　设计这类开关三维模型的时候，首先要保证内部触发结构的运动行程与外部摆杆的摆动角度匹配，摆杆压下到触发临界点的行程控制在0.5mm以内，同时要预留足够的超程空间，避免摆杆被过度按压造成内部弹片塑性变形。基座的外壳壁厚要满足绝缘强度要求，同时在引脚穿出的位置做密封挡边设计，减少焊接时焊锡流入基座内部的概率，摆杆的金属材质选用弹性不锈钢材质，表面做钝化处理，长期使用不会出现锈蚀或者弹性衰减的问题。在实际设备选型中，这类长摆杆微动开关尤其适合被检测部件运动轨迹为直线、触发接触位置距离开关安装面有一定距离的场景，相比短按钮式的微动开关，它不需要额外加装触发撞块，能够简化设备的整体结构，减少装配零件数量，降低整体的物料成本与装配工时。

　　在日常的设备维护中，这类开关的失效形式大多是摆杆长期受力变形导致触发位置偏移，或者内部触点因为频繁通断拉弧造成氧化接触不良，建模时将摆杆作为单独的零件拆分出来，也方便后续维护时单独更换摆杆配件，不需要整体更换开关总成，进一步降低设备的全生命周期使用成本。开关的整体外形尺寸紧凑，不会占用过多的设备内部安装空间，哪怕是内部空间非常局促的小型手持设备、小型桌面自动化装置，也能找到合适的安装位置。
