半导体制冷珀尔帖模块结构设计

项目分类:变压器/电感器 发布时间:2025-02-02 ID:916249
  • 半导体制冷珀尔帖模块结构设计
  • 半导体制冷珀尔帖模块结构设计
  • 半导体制冷珀尔帖模块结构设计
  • 半导体制冷珀尔帖模块结构设计

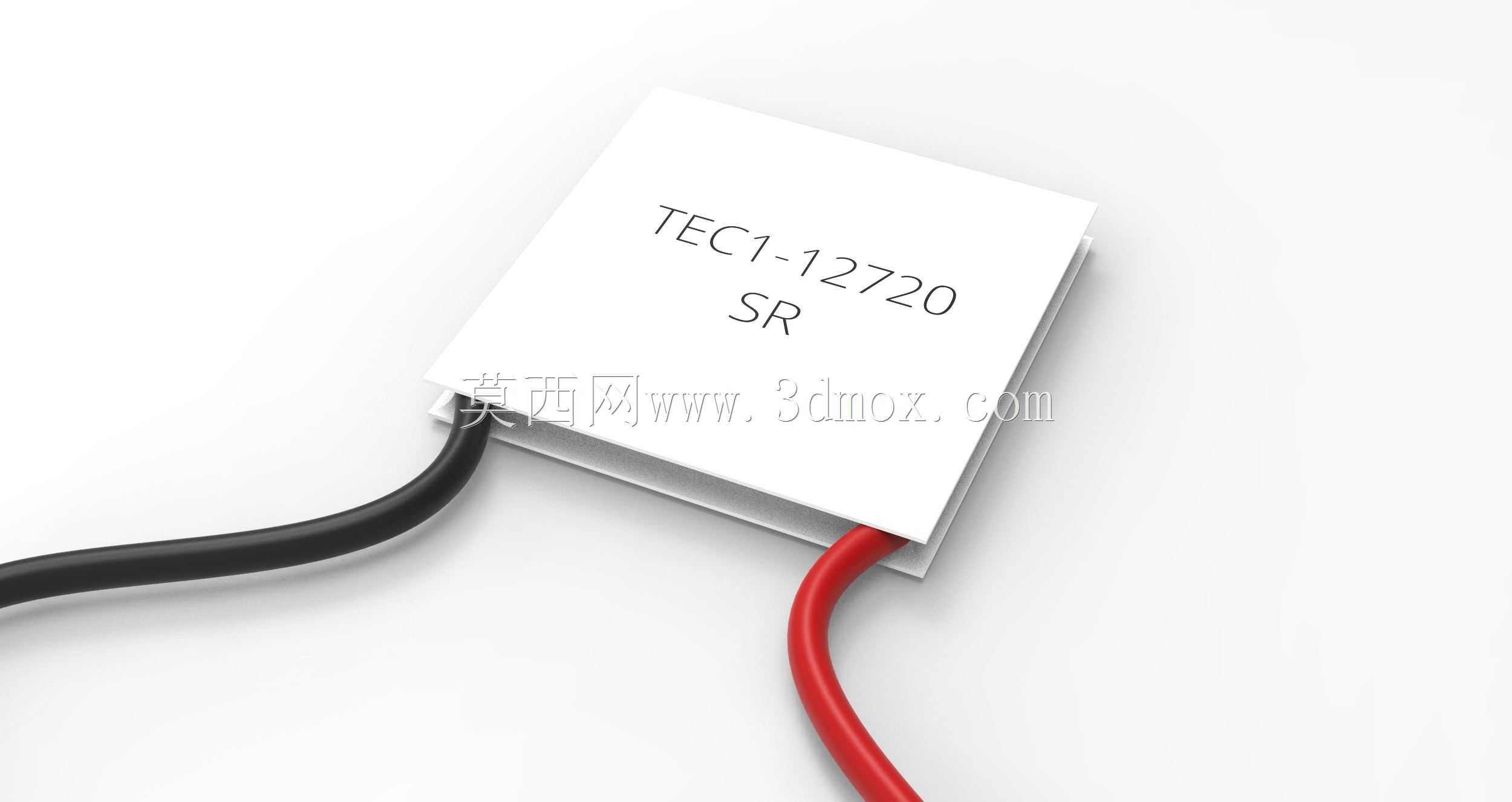

  在做小型恒温试验台、便携制冷设备、电子元器件散热模组的结构选型时,半导体制冷的珀尔帖模块是绕不开的核心温控部件,这次完成的TEC1-12720型号模块结构建模,完全贴合量产实物的装配边界做还原,没有做夸张的艺术化处理,所有结构细节都对应实际生产中的公差配合要求。先从实际应用场景说起,这类制冷片目前覆盖的场景非常杂,小到桌面迷你冰箱、车载冷暖箱、手机散热背夹,大到工业级激光发生器恒温台、医疗检测试剂温控仓、精密仪器的局部温控单元,甚至部分动力电池的低温预热辅助回路里,也会用到这类模块做反向制热补偿,它不需要制冷剂、没有运动部件、只要通直流电就能实现冷热端的热量转移,结构设计上的容错空间比压缩机制冷系统大很多,非常适合空间受限、需要精准控温的紧凑设备里使用。

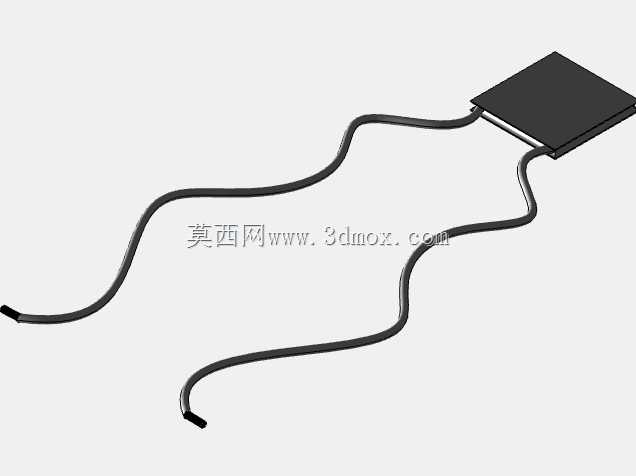

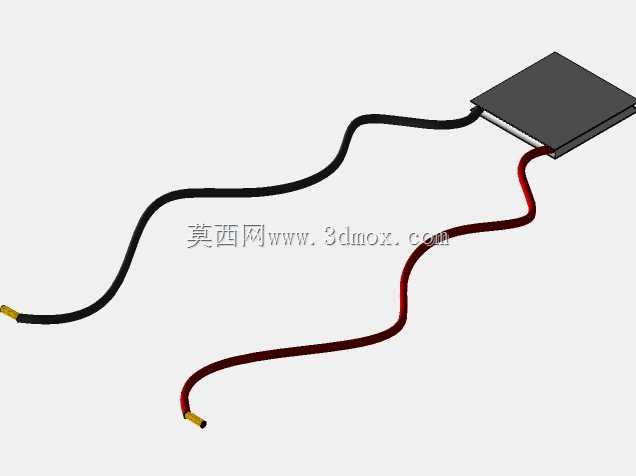

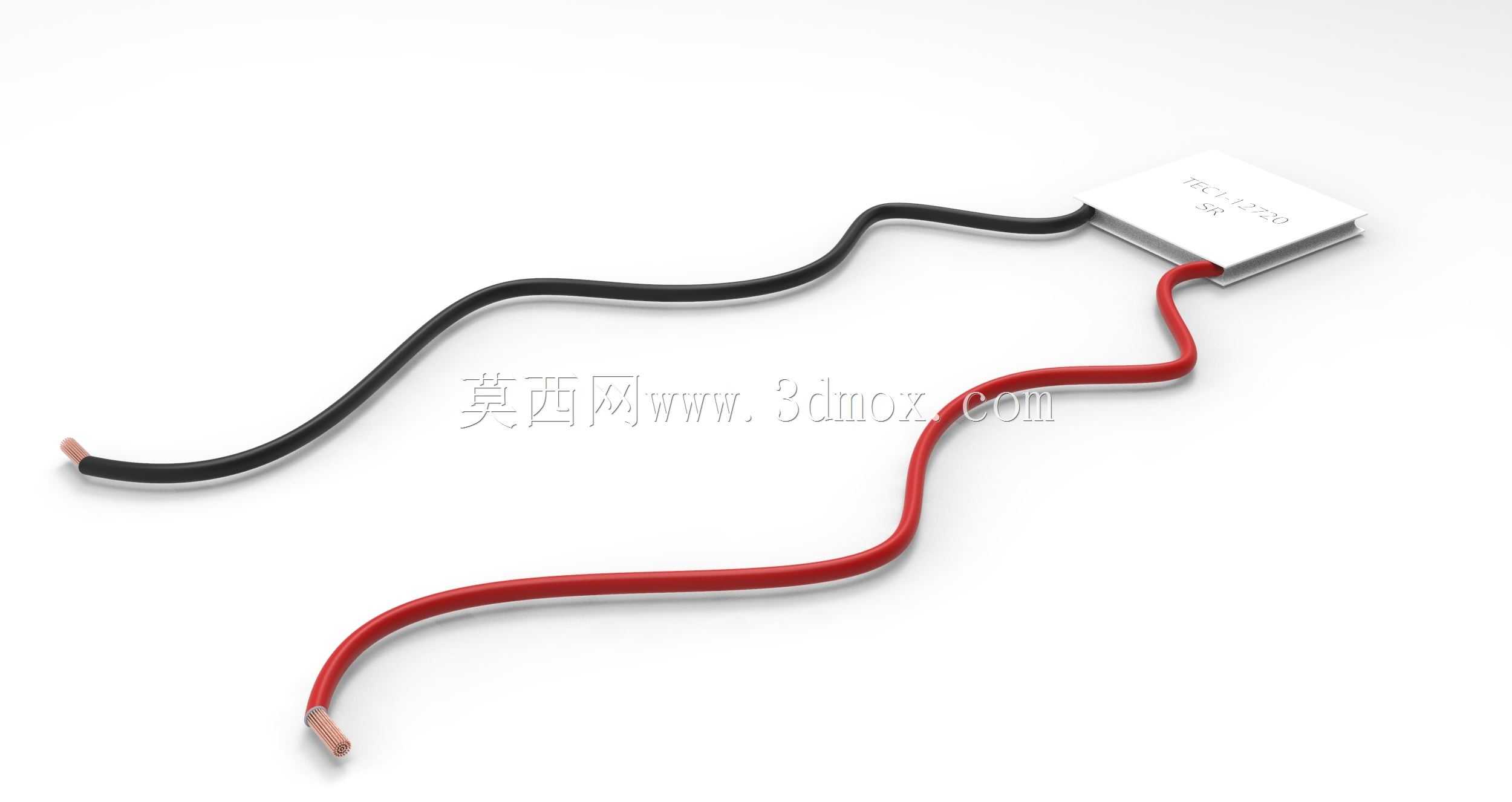

  建模的时候最先敲定的是安装边界尺寸,这类20A电流规格的方形制冷片,常规外形是40mm×40mm的标准正方形,整体陶瓷基板厚度控制在3.8mm左右,冷热两端的氧化铝陶瓷基板表面做了平面度管控,实际装配时要求平面度误差不超过0.03mm,不然涂覆导热硅脂的时候会出现空隙,直接影响热传导效率,建模时特意把陶瓷基板的边缘做了微小的倒角处理,对应实物生产中避免陶瓷崩边的工艺细节,不会出现尖锐直角的结构。模块两侧引出的供电导线,一根红色对应正极、一根黑色对应负极,线径选的是18AWG的耐高温硅胶线,出线位置做了应力释放的结构处理,导线根部和陶瓷基板的衔接处没有硬转折,预留了1.5mm的缓冲段,避免设备装配时拉扯导线导致内部热电晶粒脱焊,导线的出线方向是平行于基板侧面引出,不会额外占用垂直安装方向的空间,方便和散热鳍片、冷端导冷块做叠层装配。

  从内部结构的设计逻辑来看,这类珀尔帖模块的核心是上下两层陶瓷基板之间夹装的碲化铋热电晶粒阵列,晶粒按照P型、N型交替排列,用导流铜片串联成完整的导电回路,建模时虽然没有把每一颗晶粒都做单独拆分,但在基板的内侧预留了晶粒排布的定位凸台结构,对应实际生产中晶粒贴装的定位基准,避免组装时出现晶粒错位导致的电路短路。冷热端的功能特性上,这个型号的模块在额定12V电压、20A电流工况下,冷热端温差最大可以达到65摄氏度左右,实际选型搭配时要注意,热端必须搭配足够散热能力的风冷或者水冷模组,一旦热端热量堆积,不仅制冷效率会骤降,还会因为内部焊点长期高温出现脱焊失效,建模时特意在冷端陶瓷基板表面做了标识印刷的结构层,把型号、正负极标识的位置做了凹陷处理,对应实物丝印的位置,方便装配时快速识别安装方向,不会出现正负极接反导致冷热端反向的问题。

  做结构装配验证的时候要注意,这类制冷片的夹紧力不能过大,常规推荐的装配压力是每平方厘米10-15公斤力,压力过大会压碎内部的陶瓷基板或者热电晶粒,压力太小又会导致导热界面存在空隙热阻升高,所以建模时在模块的四个角预留了标准M3螺丝的安装避让空间,避让孔的位置距离基板边缘3mm,不会压到内部的晶粒阵列区域,安装时要在四个角加装等高度的绝缘支撑柱,保证整个模块受力均匀,不会出现单侧倾斜的情况。另外在做设备整体结构布局时,要提前做好冷热端的隔热处理,在模块周边包裹低密度的隔热泡棉,避免冷热端之间出现空气对流导致的冷量损耗,建模时也在模块的侧面预留了2mm厚度的隔热层安装空间,不会因为隔热材料的厚度影响整体叠层装配的尺寸链。

  很多新手结构工程师在选型这类模块时,容易只看额定制冷功率忽略安装边界的干涉问题,比如导线出线位置如果和周边的结构件距离太近,长期使用中导线绝缘层被磨破就会出现漏电短路的风险,这次建模时把导线的最小弯曲半径也做了参数化约束,导线弯曲半径不小于线径的5倍,避免装配时过度弯折导线导致内部铜芯断裂。还有陶瓷基板的材质选择,常规场景用96%氧化铝陶瓷就足够,如果是有高频振动的车载或者工业设备场景,也可以替换成氮化铝陶瓷基板提升导热效率,建模时把基板材质做了单独的图层划分,后续替换材质参数时不需要重新调整整体装配结构。
