黑盒式双通路VGA信号分配器外观结构设计

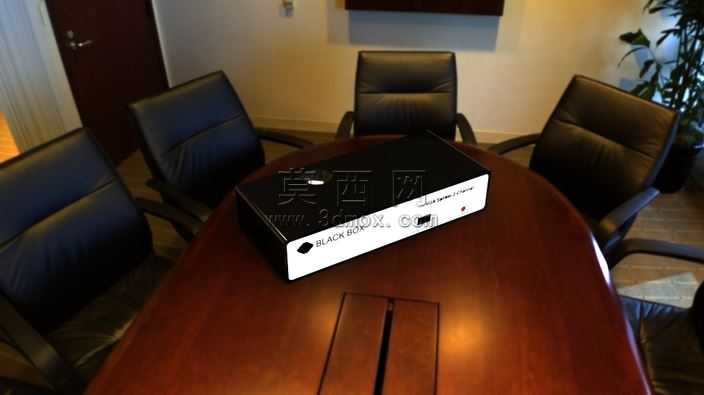

本作品为双通路VGA信号分配器的三维设计成果，建模阶段依托Autodesk Inventor平台完成全参数化结构搭建，首先依据桌面式信号分配设备的常规使用场景确定整体尺寸基准，将设备主体设定为方正的长方体黑盒形态，适配会议桌、办公桌等平面放置场景，避免占用过多桌面空间。建模过程中优先还原设备的实用结构：外壳采用上下扣合式钣金结构设计，预留接口安装位与内部电路板安装卡槽，前端面板设置信号状态指示灯区域与品牌标识凹槽，侧面与背面精准预留VGA输入、双路VGA输出的接口开孔，同时在壳体边角做小弧度圆角处理，既避免尖锐边角的磕碰风险，也让整体外观更具精致感。材质渲染阶段针对设备不同部件做差异化材质调配：主体外壳采用哑光磨砂黑色塑料材质，模拟工业级电子设备常用的耐磨防刮外壳质感，表面添加细微的颗粒纹理提升真实度，避免纯黑材质的塑料感过重；前端标识区域采用亮面白色印刷材质，与黑色壳体形成强烈视觉对比，清晰呈现设备型号与功能标识；接口内部金属插针做金属镀铬材质处理，还原金属接插件的冷冽反光质感，指示灯区域添加半透明磨砂PC材质，模拟通电后光线透出的柔和效果。设计思路上围绕VGA分配器的核心使用需求展开，双通路设计可实现单路VGA视频信号同步输出至两台显示设备，满足会议室双屏展示、办公场景多屏同步的使用需求，方正的黑盒造型无需额外安装支架，直接平放即可稳定使用，壳体表面无多余凸起结构，方便日常清洁与设备堆叠收纳。渲染输出阶段采用室内办公场景作为展示环境，将设备模型放置于深色实木会议桌桌面，搭配办公座椅作为环境衬托，调整室内暖光光源角度，让壳体表面呈现自然的光影过渡，既清晰展示设备的整体外观形态，也还原了产品在实际使用场景中的真实视觉效果，模型结构完整可直接用于产品外观验证、装配干涉检查与宣传效果图制作。
