标准工业传动承重链条三维设计作品

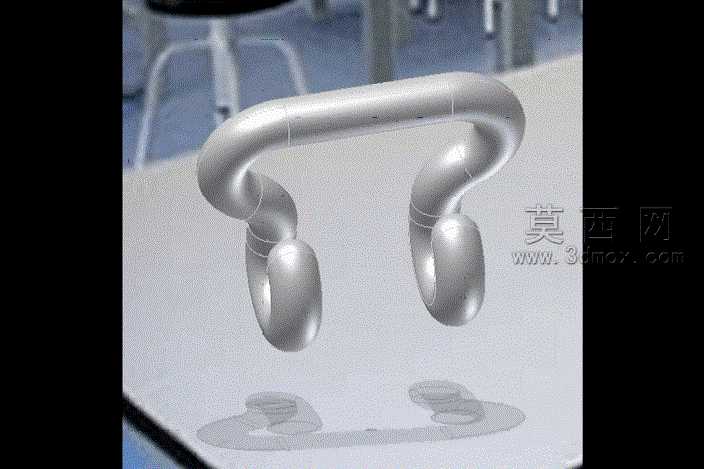

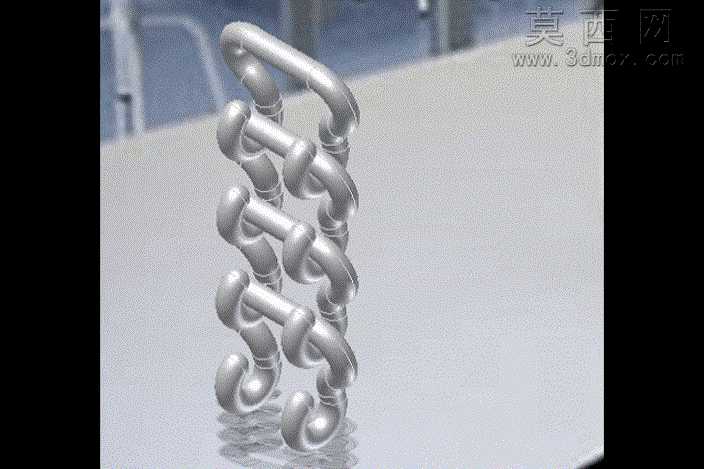

本作品为工业常用承重传动链条的三维设计成果，建模阶段严格遵循机械设计手册中短环链条的尺寸规范，先完成单个链节的参数化草绘，通过对称约束、尺寸锁定确定链环的内外径、杆部粗细、圆弧过渡半径，确保单个链节的闭合环体无几何重叠、无破面问题。完成单个链节建模后，通过相邻链节90度旋转错位、轴向对齐的装配逻辑，依次完成多节链环的串联装配，每一处链环的铰接间隙都经过精准计算，既保证链条整体拥有符合实际物理特性的弯折活动空间，又避免间隙过大导致的装配松垮、结构失真问题。材质设计上，针对工业链条常用的高强度合金钢材特性，调整材质球的金属度、粗糙度参数，还原热轧钢材经过表面抛丸处理后的哑光银白金属质感，同时在链节相互接触摩擦的位置做了细微的磨损质感处理，让模型更贴近真实工业零件的使用状态。渲染阶段采用柔和的影棚布光方案，主光源从侧上方45度角投射，突出链环曲面的流畅弧度与金属反光层次，辅光源补亮链条暗部结构，避免铰接缝隙处死黑丢失结构细节，背景采用低饱和度浅灰色调，将视觉焦点完全集中在链条本身的结构上。设计过程中重点还原了链条的核心结构特征：每一个链环都为一体成型的闭环结构，相邻链环互相套接形成可活动的铰接结构，整体模型可直接用于传动结构运动仿真、承重工况模拟、产品宣传渲染等多种场景，链节的参数化建模逻辑支持后续快速调整尺寸，适配不同承重等级、不同使用场景的链条设计需求，模型的曲面连续性、装配精度都达到工业级应用标准，能够清晰展现链条的连接逻辑与结构特点。
