短舱尖头结构工业三维设计作品

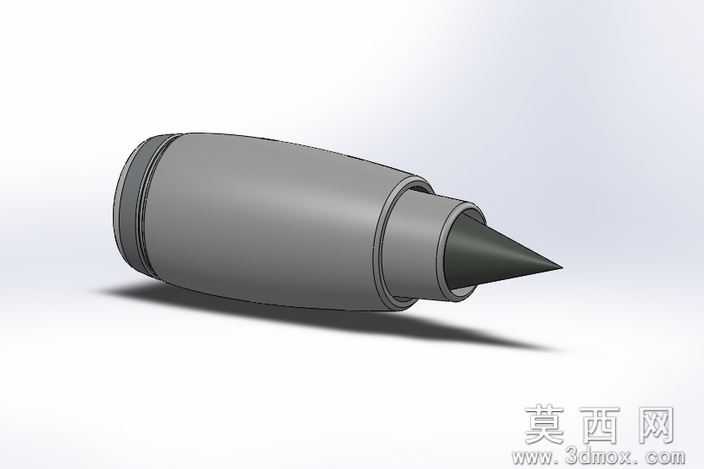

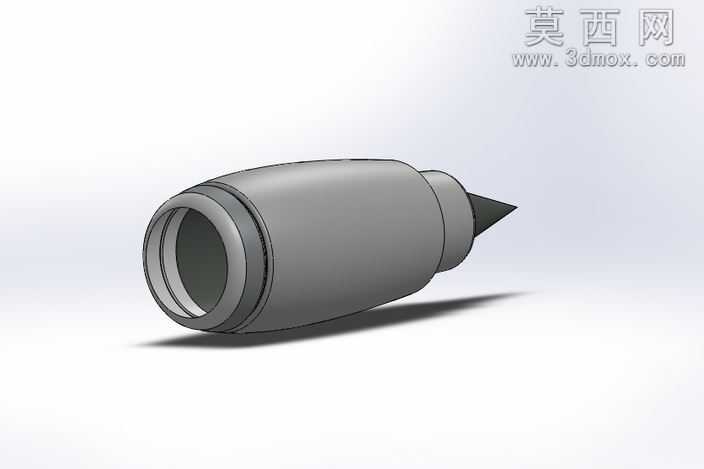

本作品为尖头短舱类工业部件的三维建模设计成果，建模阶段采用SolidWorks软件完成全参数化构建，全程遵循工业零部件设计的严谨逻辑，从基础轮廓草绘开始逐步推进特征创建。首先通过旋转凸台特征生成短舱的主体筒身结构，精准控制筒身的内外径参数，保证筒壁厚度均匀一致，符合工业部件的结构强度要求；筒身一端设计为大口径开口结构，开口处通过多道环形凸缘特征完成接口结构建模，每道凸缘的宽度、高度参数都经过反复校准，可满足后续装配对接的尺寸公差要求。筒身另一端通过平滑过渡的曲面特征收束，衔接锥形尖头结构，尖头部分采用放样凸台特征完成建模，保证锥面与筒身衔接处曲率连续无折痕，整体外轮廓流畅顺滑，无建模破面、特征重叠等问题。材质设置阶段，主体结构采用哑光灰色金属材质，调整材质的粗糙度、金属度参数，还原工业金属部件的真实质感，环形凸缘部分略微提高材质反光度，区分不同结构的视觉层次；尖头部分采用同色系但饱和度稍低的金属材质，强化结构分区的视觉辨识度。渲染阶段采用工作室均匀布光方案，主光源从侧上方投射，清晰展现筒身的曲面弧度与凸缘的结构层次，辅光源从侧方补光，消除结构死角的暗部阴影，底部添加柔和的接触阴影，增强模型的立体感与真实感，背景采用简洁的浅白渐变，突出模型本身的结构特征。设计过程中充分考虑部件的实际使用场景，整体采用回转体为主的结构形式，既保证了结构的对称性与力学稳定性，也便于后续的生产加工与装配对接，所有特征均保留完整的参数化建模历史，可根据实际需求快速调整尺寸参数，适配不同的使用场景。
