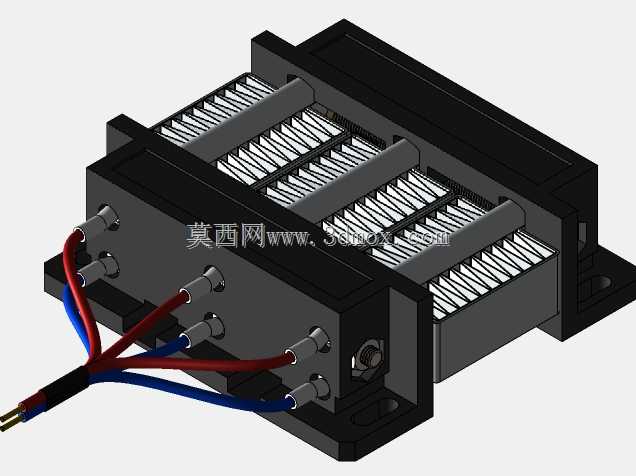

12V150W车载低压PTC加热组件结构设计

项目分类:变压器/电感器 发布时间:2025-02-02 ID:916589
  • 12V150W车载低压PTC加热组件结构设计
  • 12V150W车载低压PTC加热组件结构设计
  • 12V150W车载低压PTC加热组件结构设计
  • 12V150W车载低压PTC加热组件结构设计
  • 12V150W车载低压PTC加热组件结构设计
  • 12V150W车载低压PTC加热组件结构设计

  这款12V额定电压、150W额定功率的PTC加热组件,在车载低压加热场景里的适配性非常突出,日常做车载预热、小型恒温腔体配套的时候,这类组件的选型优先级一直很高。不同于传统电阻丝加热元件的温控逻辑,PTC元件本身具备居里点自限温特性,做结构设计的时候不需要额外叠加过热保护的冗余机械结构,能把整体安装体积压缩得很小,这对安装空间局促的车载、便携设备场景来说是核心优势。

  从实际使用的工况来看,这类低压PTC组件常被用在车载暖风辅助、小型液体预热回路、便携恒温设备的发热端,12V的额定电压刚好匹配车载电瓶的输出区间,不需要额外做升压降压的电路转换,减少了外围电路的故障点。150W的功率输出刚好覆盖小空间加热、小流量流体预热的需求,不会因为功率过大导致车载电路负载超标,也不会因为功率不足出现加热速率跟不上工况要求的问题。

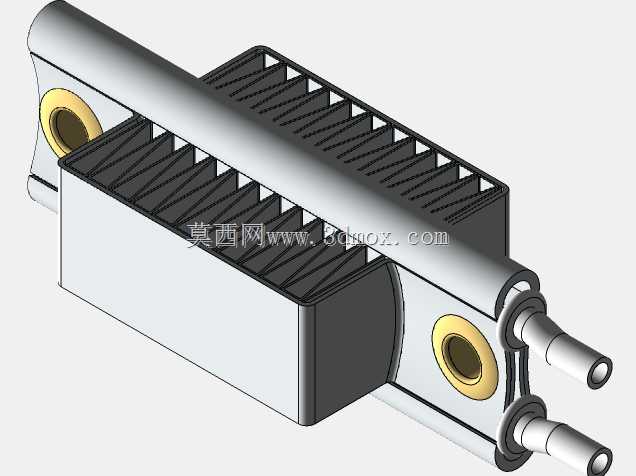

  做这款组件的三维结构设计时,首先要考虑的是发热芯与散热结构的贴合公差,PTC陶瓷发热片的导热效率对接触间隙非常敏感,建模时需要把发热片与铝制导热基座的配合面平面度公差控制在0.05mm以内,避免出现空气间隙导致热阻飙升,局部热量堆积烧坏元件。导热基座的鳍片排布不是均匀等距设计,靠近接线端的位置鳍片密度更低,是为了减少接线端子区域的热传导,避免接线处的绝缘层长期处于高温环境下加速老化,提升长期使用的可靠性。

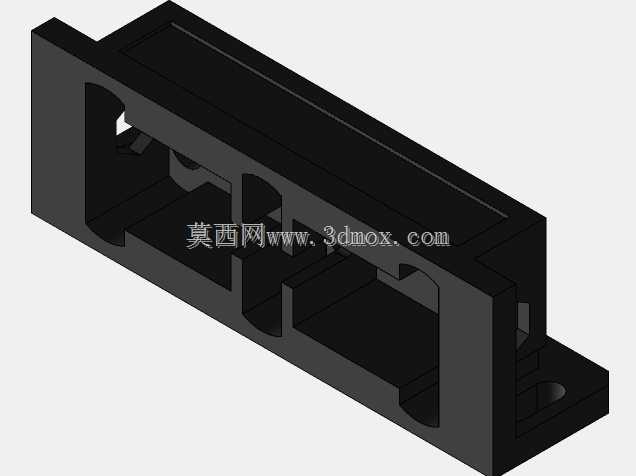

  安装边界的设计上,组件整体采用扁平式布局,固定孔位设置在导热基座的两侧边缘,孔位间距匹配市面上主流的小型风道、液流腔体的安装标准,不需要额外做转接支架就能直接装配。接线端子采用侧向引出的结构,引出方向与安装面平行,不会额外占用垂直方向的安装空间,在厚度受限的安装场景里,这种结构的适配性远优于端子垂直引出的设计。组件的绝缘结构做了双层设计,发热芯与金属基座之间垫有耐高温绝缘导热片,外层的固定压片也做了绝缘涂层处理,即使在车载颠簸、凝露的工况下,也不会出现漏电、击穿的问题。

  从功能特性来看,这款组件的恒温特性不需要额外的温控电路介入,当环境温度升高到居里点阈值后,元件电阻会急剧上升,自动把功率降到维持恒温的水平,不会出现持续升温导致的烧损风险,这在无人值守的加热场景里能大幅降低安全隐患。做结构建模的时候,特意把发热芯的压装结构做了可拆卸设计,后期如果需要更换不同居里点的PTC芯体,不需要重新开模制作整个基座,只需要更换芯体就能适配不同的恒温需求,能大幅降低衍生型号的开发成本。

  实际装配验证的时候,要注意压片的压紧力控制,压力过大会导致PTC陶瓷片受应力碎裂,压力过小则会出现接触间隙增大热阻的问题,建模时压片的形变余量做了精准计算,在标准螺丝锁紧扭矩下,压紧力刚好落在PTC元件的安全承压区间内。散热鳍片的厚度与间距做了多轮仿真优化,在自然对流场景下能把核心温度控制在材料耐受范围内,在强制风冷场景下也不会因为风阻过大导致风机负载超标,不管是做自然散热的恒温腔体,还是强制风冷的暖风组件,都能直接适配。

  这款组件的外形尺寸做了紧凑化处理,整体厚度控制在15mm以内,长度和宽度都控制在100mm区间内,在小型设备的内部布局里,不会占用过多的结构空间,给其他电路、结构件留出足够的布置余量。边缘位置做了圆角处理,避免装配过程中锐边割伤绝缘层或者操作人员,所有的棱角位置都做了R1以上的圆角过渡,符合车载零部件的安全设计规范。接线端子的载流面积做了冗余设计,能承受长期满功率工作的电流负载,不会出现端子过热的问题,端子的固定结构做了防拉扯设计,即使接线受到外力拉扯,也不会直接作用在发热芯的连接点上,避免接线脱落导致的故障。
