直插式PIR热释电红外感应探头结构

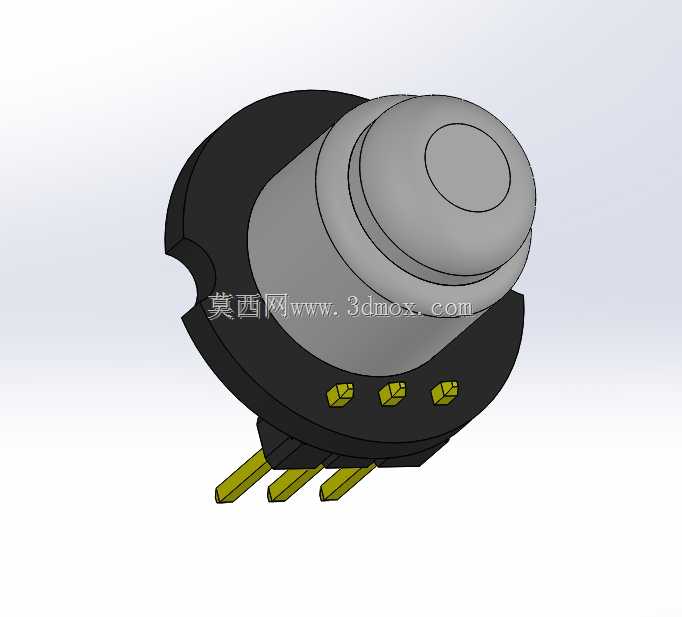

　　从结构设计上看，这个探头采用了三段式的分层布局，最顶部的圆形感应面是热释电敏感元的封装窗口，外部做了阶梯式的限位凸台，这个结构不是随意设计的，主要是为了匹配外部加装的菲涅尔透镜——很多应用场景里需要靠菲涅尔透镜把探测区域划分成明暗交替的感应区，放大人体移动时的信号变化幅度，凸台的直径和高度公差直接决定了透镜和敏感元的对焦距离，差个0.5mm就可能导致探测距离缩水或者感应盲区变大。中间的灰色圆柱段是探头的信号处理电路封装腔，把高阻抗的场效应管匹配电路封在金属屏蔽壳里，避免外界的电磁干扰串入高阻回路造成误触发，毕竟热释电元件输出的原始信号是毫伏级的，一点点工频干扰都可能让后级电路误判。日常做智能感应类设备结构选型时，这类直插式PIR红外感应探头是出镜率极高的元件，小到楼道的人体感应灯、玄关的自动夜灯，大到安防入侵检测节点、公共区域的人流触发装置，甚至是智能家电的人体靠近唤醒模块，都能见到它的身影。不同于对射式红外传感器需要配对发射接收端，这类热释电型探头靠检测人体发出的特定波长红外辐射触发信号，不需要主动发射探测波束，待机功耗可以做到微安级，特别适合电池供电的低功耗物联网终端设备。

　　底部的黑色基座是安装定位结构，三个等距排布的黄色标识点对应三个直插引脚的功能定义，分别是电源、信号输出、接地，做PCB封装设计的时候要严格对应这个点位顺序，避免焊反导致探头烧毁。三个直插引脚采用了标准的2.54mm排距，既可以直接插在面包板上做原型验证，也能适配批量生产的波峰焊工艺，引脚伸出基座的长度控制在标准直插元件的成型范围内，不需要额外剪脚就能满足常规PCB的焊接吃锡要求。安装边界上，这个探头的基座做了异形的切边定位，不是完整的圆形结构，这个设计是为了在PCB上做防呆设计，避免插件的时候转错角度，同时切边的平面可以贴紧PCB上的丝印定位线，过波峰焊的时候不会因为锡流的冲击力出现偏转。

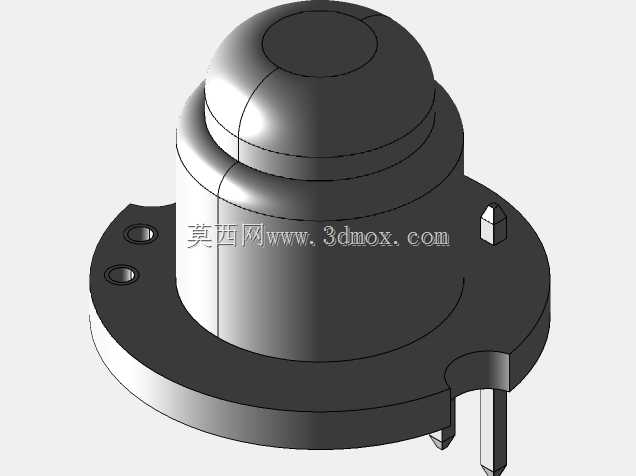

　　做结构堆叠的时候要注意，探头顶部的感应窗口前方不能有不透红外的遮挡物，哪怕是半透明的深色塑料，只要对10μm左右的红外波段透过率不够，就会直接让探测灵敏度下降，很多新手做结构设计的时候把探头藏在深色装饰盖后面，最后成品感应距离不到半米，本质就是没考虑材料的红外透过率参数。另外探头的金属屏蔽壳要可靠接系统地，不然靠近开关电源这类强干扰源的时候，很容易出现无规律的误触发，我之前做过一款感应垃圾桶项目，一开始没把屏蔽壳接地，只要旁边的路由器工作就会自己不停开盖，后来把屏蔽壳引脚单独接大地，问题直接解决。从建模细节上看，这个模型还原了探头的所有装配特征，包括基座上的三个注塑定位凹点、引脚的折弯成型角度、顶部窗口的多层阶梯结构，不管是做整机的结构干涉检查，还是做PCB的封装匹配，都能直接复用，不需要再对着实物卡尺测绘。很多人做这类元件建模的时候容易忽略引脚的实际粗细和伸出长度，导致导出的STEP模型导入PCB软件后出现装配干涉，这个模型里的引脚直径和伸出长度都按照实际量产元件的尺寸做了还原，做虚拟装配的时候能准确反映实际焊接后的空间占用，避免后期开模后出现元件顶壳的问题。

　　另外基座底部的平面度也做了还原，实际插件焊接的时候，这个平面是贴紧PCB表面的，建模的时候如果把基座底部做的不平，会导致虚拟装配时探头出现倾斜，影响菲涅尔透镜的安装同轴度计算。在实际选型应用中，这类探头的探测角度一般是120度左右，水平探测距离可以做到5-7米，配合不同焦距的菲涅尔透镜可以调整探测范围，比如用在走廊的感应灯上就选长距离窄角度的透镜，用在房间吸顶灯上就选宽角度短距离的透镜，结构设计的时候要根据透镜的焦距调整探头伸出PCB的高度，保证敏感元刚好落在透镜的焦点位置。
