带电阻触摸与针座连接的7寸显示模组结构

　　在工业嵌入式控制、小型检测设备人机交互端的选型与结构适配工作中，带电阻式触摸输入的显示组件是很多工况下的优先选项，这类组件不需要额外搭配独立触摸控制板，集成度更高，在有手套操作、轻微油污接触的车间现场，电阻屏的触发稳定性要优于普通电容触摸方案，不会因为体表湿度、绝缘手套阻隔出现触控失灵的问题。这款7寸规格的显示组件，在结构设计上把触摸面板、液晶显示层、背部驱动电路板做了一体化整合，边缘采用等宽的黑色PCB边框做承载，四个角位预留了沉头安装孔，安装孔位做了金属包边强化，避免反复拆装或者长期受振动出现孔位开裂、固定松动的问题，适配嵌入式设备前面板的内嵌安装场景，安装时只需要在设备面板上开出对应尺寸的嵌装槽，将模组从面板前侧推入，通过四个角的螺丝从背部锁紧就能完成固定，不需要额外设计复杂的压条或者固定支架，能大幅缩减结构件的设计与加工成本。从连接可靠性角度出发，这款模组没有采用易松动的FPC软线直连方案，而是在侧边设置了立式排针接口作为信号与供电的连接端，排针座做了防呆缺口设计，装配时不会出现插反的问题，排针的焊盘做了加大处理，能承受一定的拉扯力，在设备运输或者日常维护插拔排线时，不容易出现焊盘脱落的故障。触摸层和显示层的贴合采用了窄边压合工艺，可视区域的边缘黑边宽度控制在极小范围，能在有限的面板空间里最大化显示区域面积，对于前面板空间紧张的小型手持检测设备、台式工控终端来说，这种窄边设计能给周边的按键、指示灯、接口预留更多布置空间。

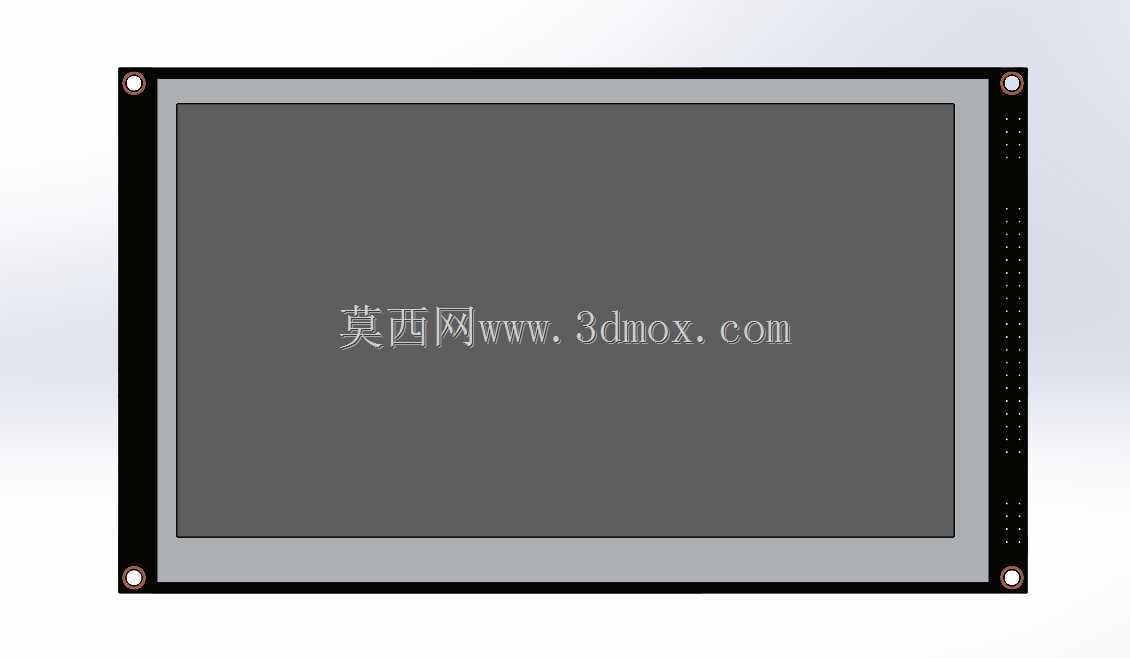

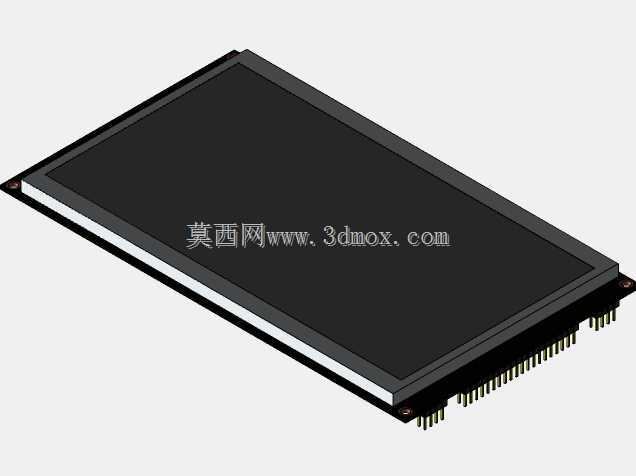

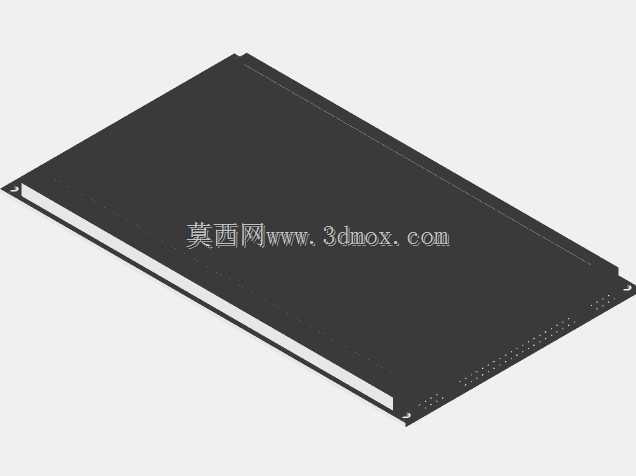

　　在结构建模的细节处理上，这款模型完整还原了模组各层的堆叠关系，从最外侧的电阻触摸面层，到中间的液晶显示层，再到背部的PCB驱动板、侧边的排针连接座、四角的安装固定孔，所有结构边界都和实物尺寸保持一致，结构工程师在做整机布局时，可以直接调用这个模型做干涉检查，不需要反复测量实物尺寸调整安装位。考虑到工业场景的使用需求，模组的PCB板边缘做了圆角处理，不会在装配时划伤操作人员或者割坏周边的连接线材，排针座的位置设置在PCB的短边侧，走线时可以顺着设备侧壁布置排线，不会因为排线弯折半径过大顶到设备外壳，也能减少排线对背部其他元器件的空间占用。

　　实际选型适配时，需要注意这款模组的安装边界尺寸，嵌装槽的开孔尺寸要比模组显示区域外的黑边尺寸小1mm左右，保证面板能压住模组边缘，避免出现缝隙导致灰尘、切削液渗入设备内部，四个安装孔的中心距要严格匹配模型里的孔位坐标，螺丝长度要控制在合适范围，避免螺丝过长顶穿触摸层造成显示或者触控故障。不同于市面上常见的无触摸裸屏，这款集成电阻触摸的模组在做结构设计时，不需要额外考虑触摸板的贴合公差、触摸排线的走线路径，所有和触摸相关的连接线路都已经在PCB板上集成完成，对外只需要通过一组排针就能同时实现显示信号传输、触摸信号传输与供电连接，能减少整机内部的排线数量，降低布线复杂度，也能减少因为多组排线连接带来的接触不良故障概率。

　　在户外便携检测设备、小型机床操作终端、工业温控器人机界面这些场景里，这类集成触摸的显示模组能直接替换传统的数码管加按键的交互方案，用图形化界面展示更多设备参数，同时通过触摸操作简化按键数量，让前面板的布局更简洁，也能降低面板开模的复杂度，减少按键对应的防水防尘结构设计工作量。建模过程中对模组的厚度方向尺寸做了精准还原，从触摸面到背部PCB板的总厚度控制在紧凑范围内，对于内部空间局促的手持类设备来说，这个厚度尺寸不会过度占用设备内部的电池、主板安装空间，工程师在做堆叠设计时，可以更灵活地分配内部各组件的位置。排针座的引脚定义对应常规通用的显示驱动方案，硬件工程师做驱动板设计时不需要额外做引脚转接，能直接匹配常用的驱动电路，缩短硬件开发周期。
