带透镜PIR人体运动感应探头结构设计

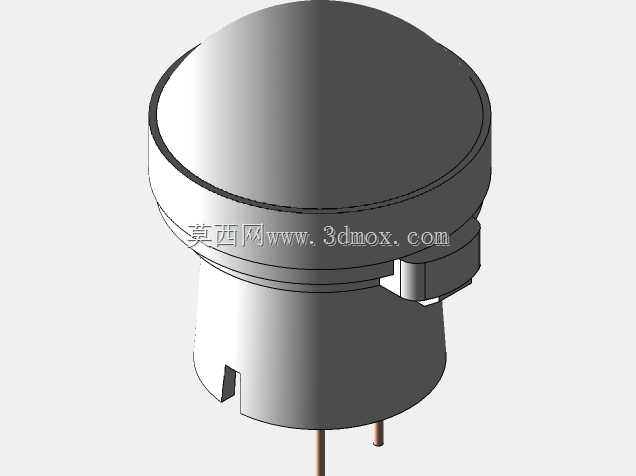

　　这款带透镜的PIR运动感应探头，是被动式红外人体检测场景里的常用核心检测元件，日常在智能照明、安防入侵检测、公共区域节能控制、智能家居人体触发类设备里应用极广，比如走廊人体感应灯、无人区域入侵报警、自动门人体触发、家电待机唤醒这类场景，都能见到同结构规格的元件身影。从结构设计逻辑来看，整体采用上下两段式圆柱壳体结构，上部为直径更大的圆形透镜安装段，透镜采用菲涅尔透镜结构，作用是将探测区域内的红外热辐射信号折射汇聚到下方的热释电感应元件上，同时通过透镜的分区纹路设计，划分出多个扇形探测区域，当人体在探测范围内移动时，热释电元件会接收到交替变化的红外辐射信号，进而输出触发电信号，避免静止热源造成的误触发。

　　下部为直径收窄的壳体基座段，基座侧面设计有单侧定位凸台，这个凸台的作用是在安装时与安装面板的定位槽配合，避免探头安装后发生周向转动，保证透镜的探测方向与设计方向一致，不会出现探测区域偏移的问题。基座底部伸出两根直插式引脚，引脚间距符合常规PCB板插装的标准间距，既可以直接焊接在控制电路板上完成电气连接，也可以通过接插件进行插接装配，适配不同的装配工艺需求。从安装边界来看，上部透镜段的外径尺寸适配常规标准开孔尺寸，安装时只需要在面板上开出对应直径的圆形安装孔，将探头下部基座穿过开孔，依靠上部透镜段的台阶面贴合面板表面，配合侧面的定位凸台卡入定位槽，即可完成径向与周向的固定，不需要额外设计复杂的固定结构，装配效率很高，适合批量生产的消费类电子、工控检测类设备使用。

　　壳体采用哑光黑色工程塑料材质，一方面可以屏蔽外界可见光对内部热释电元件的干扰，避免光线变化造成的误触发，另一方面哑光材质不会反射外界红外信号，保证探测的准确性。壳体上下段的接缝处采用阶梯式止口结构，既可以提升壳体的装配密封性，阻挡灰尘、潮气进入壳体内部影响感应元件性能，也能保证上下壳体装配后的同轴度，避免透镜偏移导致探测区域畸变。在实际选型应用时，需要注意安装高度与探测距离的匹配，这类结构的PIR探头常规安装高度在2-4米区间时，探测半径可以达到5-7米，安装时要避免正对空调出风口、暖气散热片这类温度会发生快速变化的热源，同时也要避免正对强光直射的位置，防止温度骤变或者光线干扰造成误触发。

　　从三维建模的角度来看，建模时需要重点关注几个关键尺寸的公差配合：首先是透镜与上部壳体的安装配合尺寸，透镜与壳体安装槽的配合要采用小间隙配合，既保证透镜安装后不会松动脱落，也不会因为过盈配合挤压透镜造成光学纹路变形，影响探测效果；其次是底部插针的位置度公差，两个插针的相对位置偏差需要控制在0.1mm以内，保证插装时能够顺利穿过PCB板的安装孔，不会出现插针偏斜无法装配的问题；另外侧面定位凸台的尺寸需要与安装面板的定位槽尺寸匹配，凸台的宽度公差控制在±0.05mm，保证安装时既能顺利卡入，也不会出现周向旷量。整体结构没有复杂的异形曲面，所有特征都是回转体加单侧凸台、直插引脚的规则特征，建模时可以先通过回转命令完成主体壳体的基础轮廓，再拉伸切除出定位凸台、引脚安装孔的结构，最后装配透镜与插针零件即可，建模过程中需要注意壳体壁厚的均匀性，整体壁厚控制在1.2-1.5mm区间，避免注塑生产时出现缩痕、填充不满的问题，壳体根部的位置需要设计0.2mm的圆角过渡，避免应力集中造成壳体开裂。
