哈士奇716型气动双隔膜泵结构设计

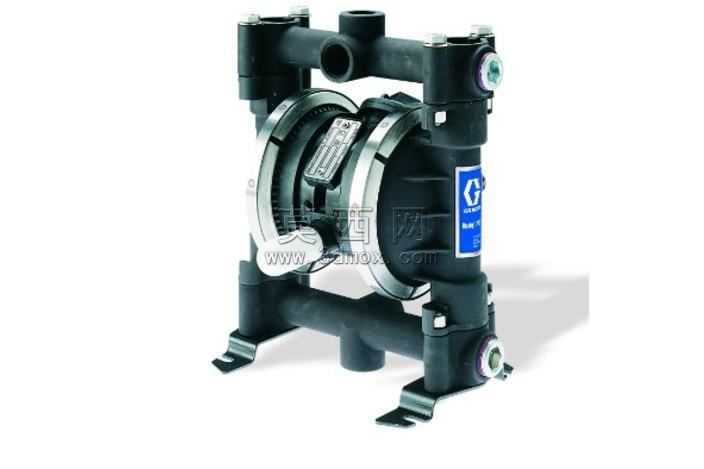

本模型为哈士奇716型气动双隔膜泵的三维参数化建模成果，建模过程严格遵循实物测绘尺寸与产品技术规范，完整还原了该款气动泵的全部结构细节。建模阶段首先完成整体框架的基准搭建，确定泵体的进出液口中心距、安装支脚定位尺寸、气阀组安装基准等核心参数，采用自顶向下的设计思路，先构建整体骨架模型，再拆分各个子零件进行独立建模，确保各部件装配间隙符合实际生产装配要求。泵体主体的流道结构采用曲面建模方式完成，精准还原3/4英寸连接端口的内螺纹结构、流道过渡圆弧，避免流体输送过程中出现紊流死角；两侧隔膜组件分别建模了隔膜压板、隔膜片、连杆传动结构，还原隔膜往复运动的行程限位结构，保证气动驱动下的动作逻辑与实物一致。中间的气阀分配模块完整还原了气路换向结构、进气口定位、消音组件安装位，所有密封槽、紧固件安装孔均按照标准件规格建模，螺栓孔的沉头深度、螺纹深度均符合机械设计标准。材质渲染阶段，泵体外壳部分赋予哑光黑色工程塑料材质，还原铝合金壳体喷塑后的表面质感，金属端盖部分赋予抛光不锈钢材质，调整反射参数还原金属表面的高光与环境反射效果，蓝色品牌标识区域采用贴图方式还原标识细节，进出液口的金属接口赋予镀锌金属材质，安装支脚部分做了磨砂金属质感处理，区分不同部件的材质差异。结构设计上充分考虑气动双隔膜泵的工作原理，两侧对称的隔膜腔通过中间连杆联动，气阀组的换向逻辑在装配约束中做了运动仿真预留，可直接用于后续的运动干涉检查，所有管路接口的尺寸均匹配标准管路连接件，安装支脚的固定孔位符合通用工业泵安装规范，可直接用于设备布局的装配调用。模型整体结构无冗余特征，所有倒角、圆角均按照实物加工工艺还原，既保证了外观的还原度，也兼顾了模型用于工程参考、设备选型演示的实用性，可直接用于流体输送系统的方案展示、设备装配培训、产品结构拆解演示等场景。
