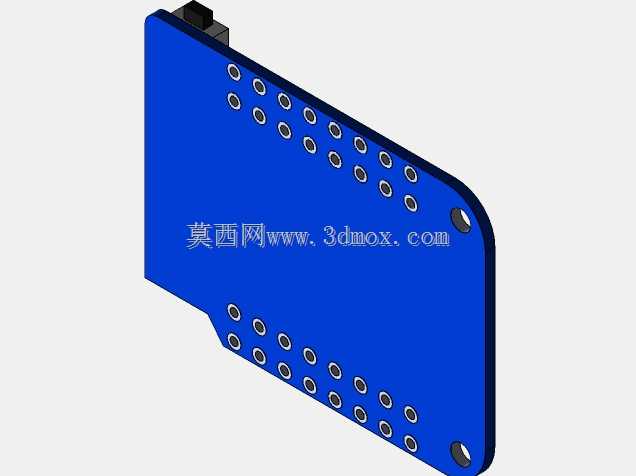

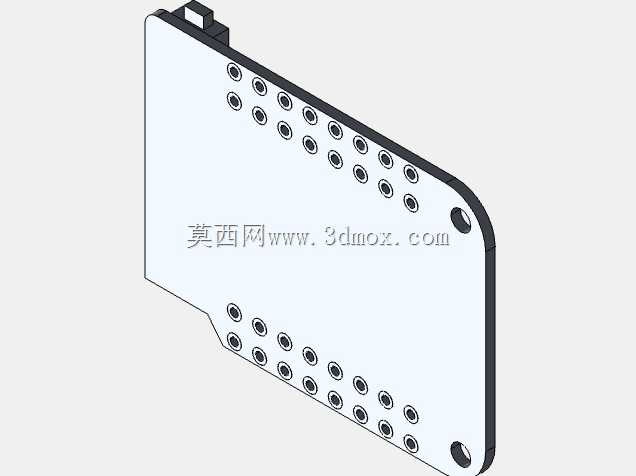

WemosS2与S3迷你开发板结构设计

项目分类:变压器/电感器 发布时间:2025-02-02 ID:917054
  • WemosS2与S3迷你开发板结构设计
  • WemosS2与S3迷你开发板结构设计

  在嵌入式硬件开发与小型智能设备的结构适配工作中,这类ESP32核心载板的三维结构数据是整机结构设计环节必不可少的参考依据,很多做小型物联网终端、便携传感节点、桌面迷你外设的结构工程师,在做壳体设计、安装位匹配的时候,都需要精准的板卡外形数据来规避装配干涉,避免开模或者3D打印壳体后出现孔位错位、接插件冲突的问题。

  这款载板同时覆盖S2与S3 Mini两个版本的外形适配,两款板卡的外部轮廓尺寸完全一致,板载集成了PCB蚀刻天线,不需要额外外接天线组件就能满足常规短距离无线通讯的需求,板载SOC集成了2MB容量的PSRAM,能够支撑更复杂的边缘计算程序运行,相比传统直插式的核心板,这种迷你版型的载板占用空间更小,非常适合嵌入到空间受限的智能硬件产品内部,比如小型环境监测节点、可穿戴智能设备原型、桌面迷你控制终端这类对安装体积有严格限制的场景。

  从结构设计的细节来看,板卡整体采用切角处理的异形PCB轮廓,边缘做了圆弧过渡避免尖角划伤操作人员或者壳体内部的走线,板边排布的两排排针孔位严格按照标准间距设计,既可以直接焊接排针做面包板调试使用,也可以焊接贴片排母作为嵌入式核心模块焊接到主板上,排针孔的位置精度控制在常规PCB加工的公差范围内,在做配套母座的结构设计时,只需要按照孔位坐标预留0.1mm的装配间隙就能保证顺利插接,不会出现插针偏位无法装配的问题。板卡上的Type-C接口位置、复位按键位置、板载LED的位置都在三维结构中做了精准还原,在做壳体开窗设计的时候,可以直接提取模型的轮廓线来生成开孔特征,不需要反复对照实物测量尺寸,能大幅缩短结构设计的周期。

  设计这款三维模型的时候,重点还原了板卡的实际安装边界,包括板卡的整体厚度、排针焊接后的突出高度、板端接口的突出尺寸,这些数据都是整机堆叠设计时必须确认的关键参数,很多新手工程师在做结构堆叠的时候容易忽略排针焊接后的高度余量,导致壳体内部空间预留不足,出现盖板压到排针或者元件的问题,这个模型里把焊接常规排针后的整体高度都做了还原,在做装配校验的时候可以直接做干涉检查,提前发现结构冲突的问题。另外板卡上的固定孔位置也做了精准还原,这个固定孔可以配合铜柱做板卡的支撑固定,在震动较强的使用场景下,比如车载设备、工业现场的传感节点,只靠排针固定容易出现接触不良的问题,通过这个固定孔加铜柱锁紧就能大幅提升连接的可靠性,模型里固定孔的孔径、孔位到板边的距离都和实物一致,在做安装柱的位置设计时可以直接对齐坐标,不需要反复调整位置。

  从实际应用的角度来说,这类迷你核心载板的使用场景非常广泛,在做智能小家电的控制模块改造、学生电子设计竞赛的作品结构设计、小型工业传感节点的原型开发时,都可以直接套用这个结构数据来做配套的结构件设计,不需要自己再花费时间去测绘板卡尺寸。板卡的阻焊层常规版本为蓝色,部分批次为紫色,但是外形尺寸和安装位完全一致,不会因为阻焊层颜色的差异影响结构装配,在做结构设计的时候不需要考虑外观颜色的差异,只需要按照统一的外形尺寸做适配即可。板载的PCB天线区域在模型里也做了对应的区域标识,在做整机结构设计的时候,这个区域上方不能有金属遮挡件,否则会影响无线信号的收发效果,很多结构设计人员容易忽略这个细节,把金属固定柱或者电池放在天线区域上方,导致设备的无线通讯距离大幅缩短,信号不稳定,参考这个三维模型做结构堆叠的时候,可以提前把天线区域预留出来,避开金属构件的遮挡,保证无线性能符合设计要求。

  另外在做模块化设备的堆叠设计时,这款迷你板卡的尺寸优势非常明显,相比常规尺寸的ESP32开发板,它的占地面积缩小了近一半,可以在有限的设备内部空间里留出更多位置给传感器、电池或者其他功能模块,在做多板堆叠的结构设计时,只需要按照排针的位置预留对应的对接高度,就可以实现核心板和功能底板的可靠连接,模型里的排针位置坐标可以直接导出到结构设计软件里,用来生成底板上的对应接插件位置,减少对位的工作量。对于需要做防水设计的户外设备来说,基于这个板卡的外形尺寸设计密封壳体的时候,可以直接提取板卡的最大轮廓尺寸,预留合适的密封槽宽度,保证壳体合盖后密封圈能够均匀受压,达到预期的防水等级,不需要反复打样测试板卡和壳体的配合间隙。
