ATX6针PCB板载电源连接接插件结构

项目分类:变压器/电感器 发布时间:2025-02-02 ID:917066
  • ATX6针PCB板载电源连接接插件结构
  • ATX6针PCB板载电源连接接插件结构

  在PC电源、工业控制板卡的供电链路设计中,板载电源接插件的选型与结构匹配直接决定了供电可靠性与装配效率,ATX6针PCB连接器作为板端直插式供电接口,广泛应用于台式机主板显卡辅助供电、工业控制板卡外设供电、小型开关电源二次侧输出等场景,承担着将线缆端电力稳定传输至PCB板载电路的核心作用。从实际工程应用来看,这类接插件需要兼顾插合后的接触可靠性、焊接后的板端固定强度,以及批量装配时的操作便利性,很多早期板卡出现的供电接触不良、针脚虚焊、插合后松脱等问题,往往都和接插件的结构设计细节不到位有关。

  这款6针PCB连接器采用直插式焊接结构,针脚排布遵循标准ATX供电接口定义,相邻针脚的间距严格匹配行业通用规范,既保证焊接时不会出现相邻焊盘连锡的问题,也能和配套的线束端胶壳实现精准对位,避免插合时针脚偏斜顶弯。从结构设计思路来看,接插件的主体塑胶基座采用耐高温阻燃材质,能够耐受波峰焊、回流焊过程中的高温冲击,不会出现基座变形、针脚移位的问题;基座底部设计有定位凸台,在PCB Layout阶段对应位置预留定位孔,插件装配时凸台卡入定位孔,能够在焊接前完成接插件的预固定,减少焊接过程中的位置偏移,也能提升接插件在板端的抗扭转强度,避免多次插拔后接插件从PCB上松脱。

  针脚部分采用铜合金基材,表面做镀锡处理,既保证焊接时的上锡性能,也能降低接触电阻,减少大电流传输过程中的发热;针脚的焊接端采用直插式设计,长度匹配常规1.6mm-2.0mm厚度的PCB板,伸出焊盘的长度控制在合理范围,既保证焊接时焊锡能够充分包裹针脚,也不会因为针脚过长导致焊接后剪脚工序额外增加工作量。接插件的插合端设计有防呆结构,和线束端的胶壳配合时,只有对位正确才能顺利插入,能够有效避免生产装配过程中插反导致的电路短路问题;插合面的卡扣结构和线束端胶壳的倒扣配合,插合到位后会发出清晰的卡扣到位声响,同时提供足够的保持力,避免设备运输、使用过程中因为震动导致线束松脱断电。

  从安装边界尺寸来看,这款6针连接器的基座宽度、长度以及针脚伸出高度都经过优化,在PCB上占用的板面积紧凑,适合板卡空间紧张的紧凑型设备使用;基座距离PCB板面的高度控制在合理范围,既不会因为高度过高影响周边元器件的布局,也不会因为高度过低导致插合时操作空间不足,增加装配难度。在实际选型应用中,这类接插件需要匹配对应规格的压接端子与胶壳,端子的压接质量需要符合行业规范,压接后的端子和导线结合处需要能够承受规定的拉力,避免导线从端子处脱落;焊接过程中需要控制焊接温度与时间,避免高温持续时间过长导致塑胶基座受热变形,影响针脚的位置精度。

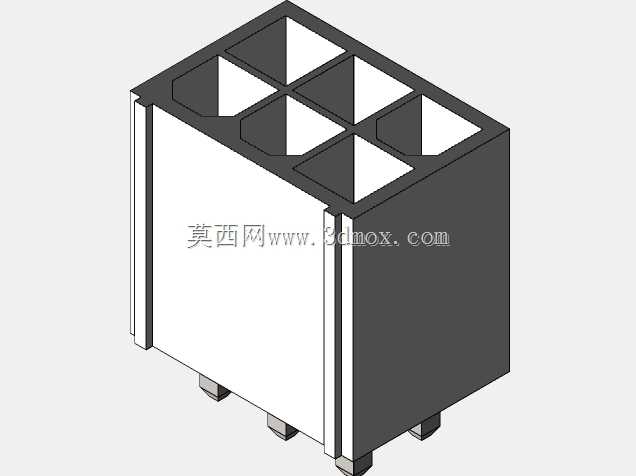

  在三维建模过程中,这款接插件的模型完整还原了基座的外形轮廓、针脚的排布位置、定位凸台的尺寸以及防呆结构的细节,能够直接导入PCB设计软件完成封装匹配,也可以用于整机装配的干涉检查,验证接插件和周边结构件、线束的空间间隙是否满足装配要求。对于结构设计工程师来说,准确的接插件三维模型能够提前发现布局阶段的空间冲突问题,减少打样后的修改次数,缩短产品开发周期;对于线束加工工程师来说,模型能够直观呈现接插件的插合方向与针脚定义,方便线束加工时的端子压接与胶壳装配,减少装配错误。

  在长期的工程实践中,这类板载电源连接器虽然属于小型基础零部件,但其结构细节的合理性直接影响整个设备的供电稳定性,很多设备出现的偶发断电、接触不良等故障,追根溯源往往是接插件选型不当或者结构设计存在缺陷导致的。这款ATX6针PCB连接器的结构设计充分考虑了生产装配、焊接加工、实际使用等全流程的需求,在接触可靠性、装配便利性、空间占用等方面做到了较好的平衡,能够满足多数板载直流供电场景的使用要求。建模过程中对各个配合面的尺寸公差做了合理还原,能够满足虚拟装配时的精度要求,避免因为模型尺寸偏差导致的干涉检查误判。
