NI USB-8452通信接口电路板结构设计

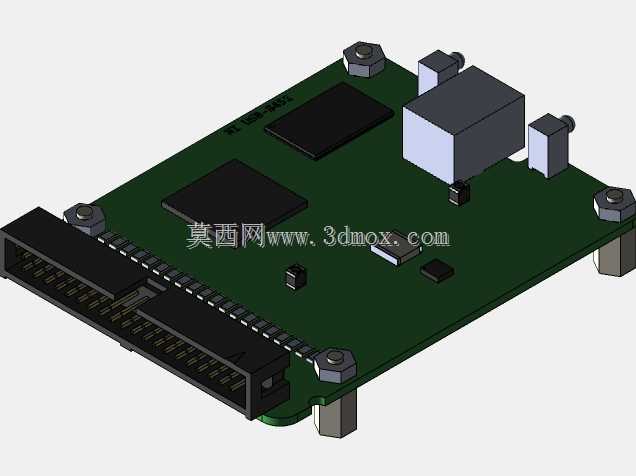

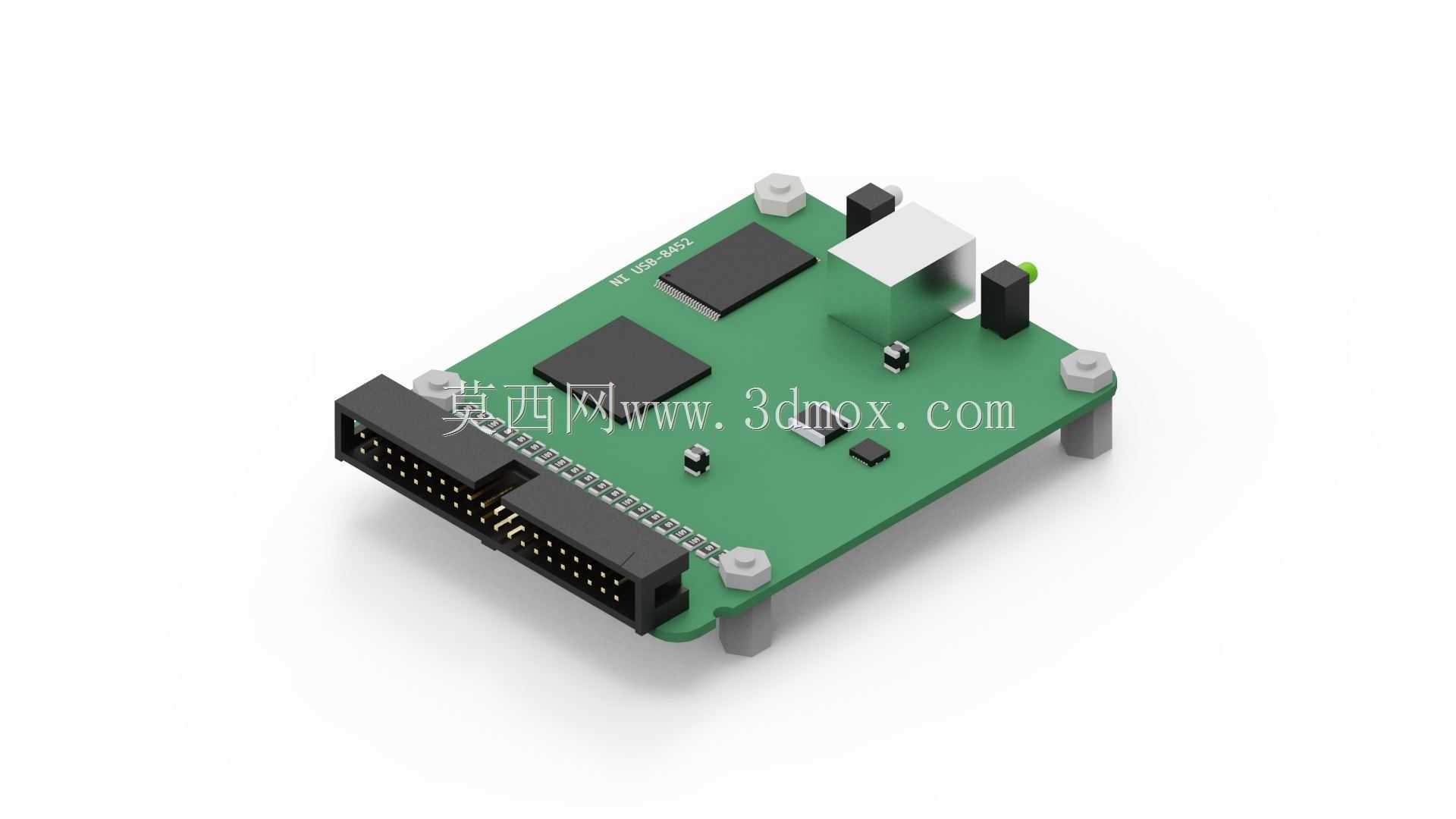

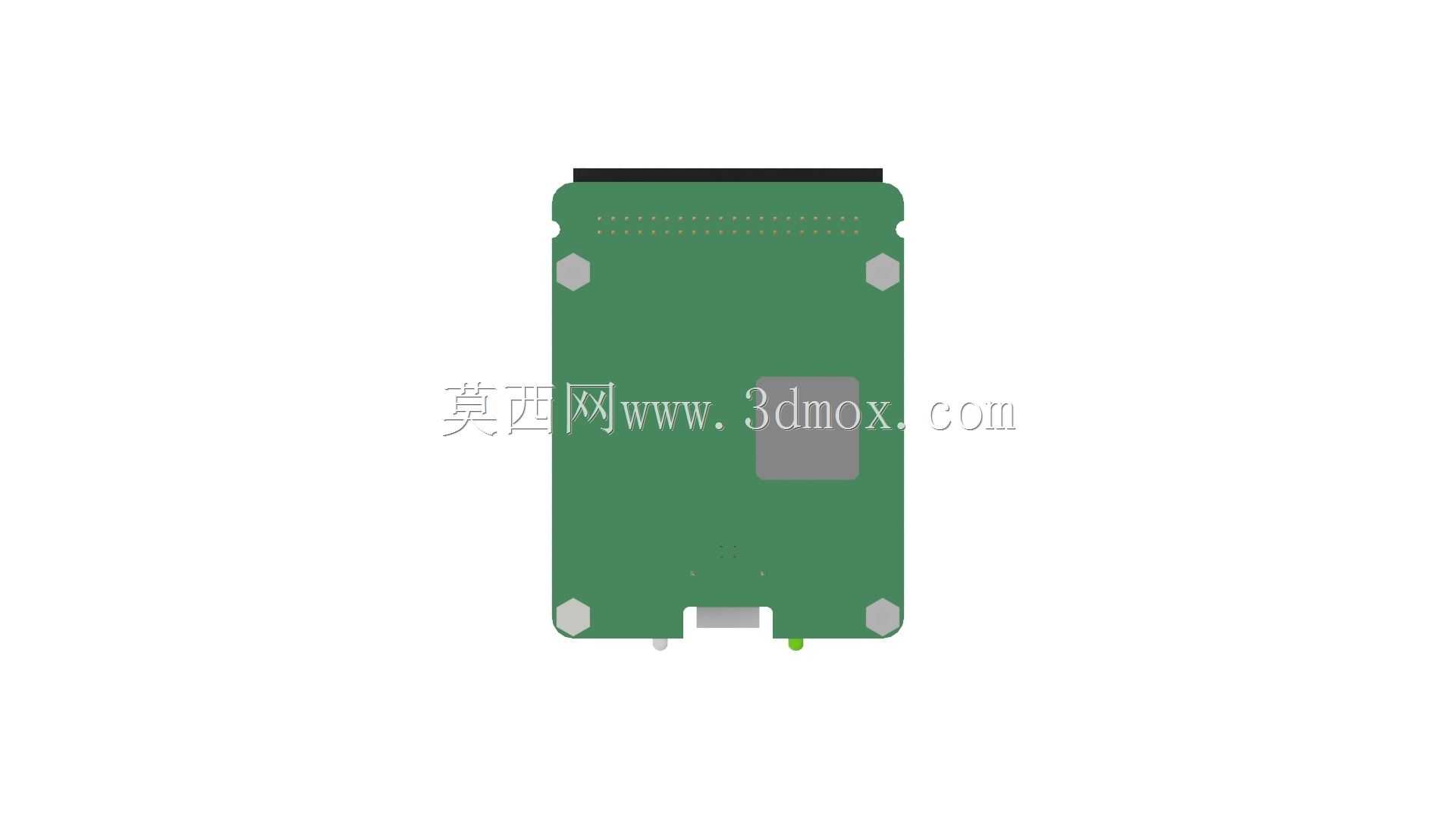

　　在消费电子调试、集成电路验证这类日常测试场景里，经常会遇到主控板和I2C、SPI类外设通信的调试需求，很多时候工程师不想为了临时读个传感器寄存器、刷个串行Flash就搭一整套主控最小系统，NI USB-8452这类总线供电的通信接口板就是为这类场景设计的。从结构设计上看，这块板采用标准四层FR-4玻纤板基材，板厚控制在1.6mm，整体外形尺寸适配常规USB设备的便携需求，四个角预留了M2规格的尼龙支撑柱安装孔，安装孔位距离板边3mm，既可以直接放在桌面使用，也能通过铜柱固定在测试治具的亚克力安装板上，不会和周边测试探针、接线端子产生干涉。

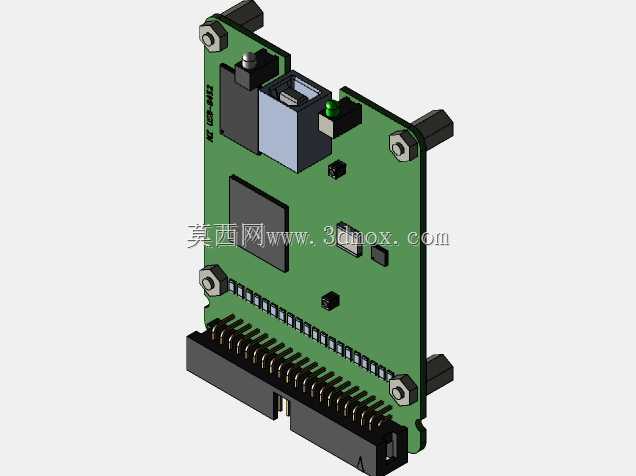

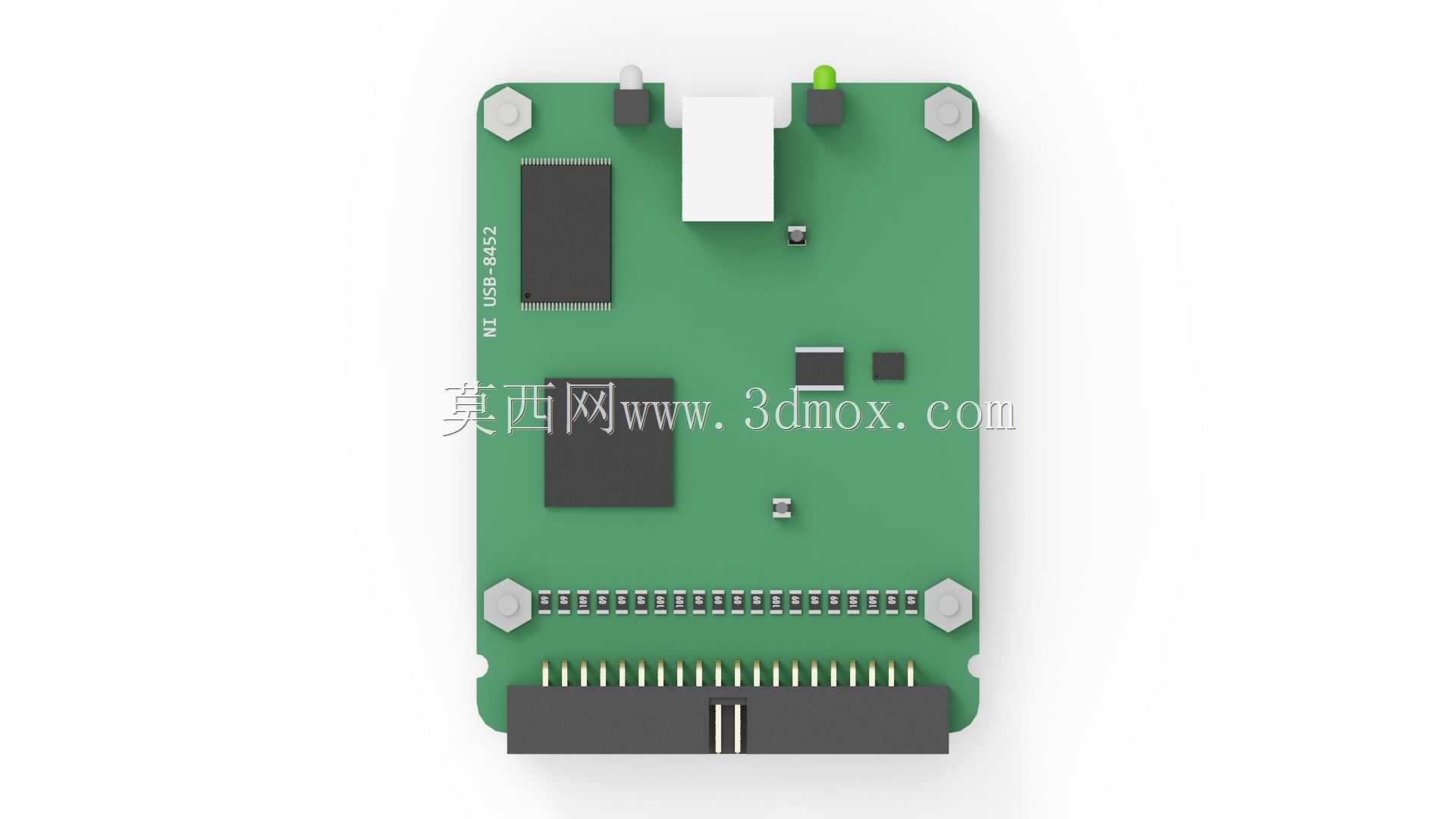

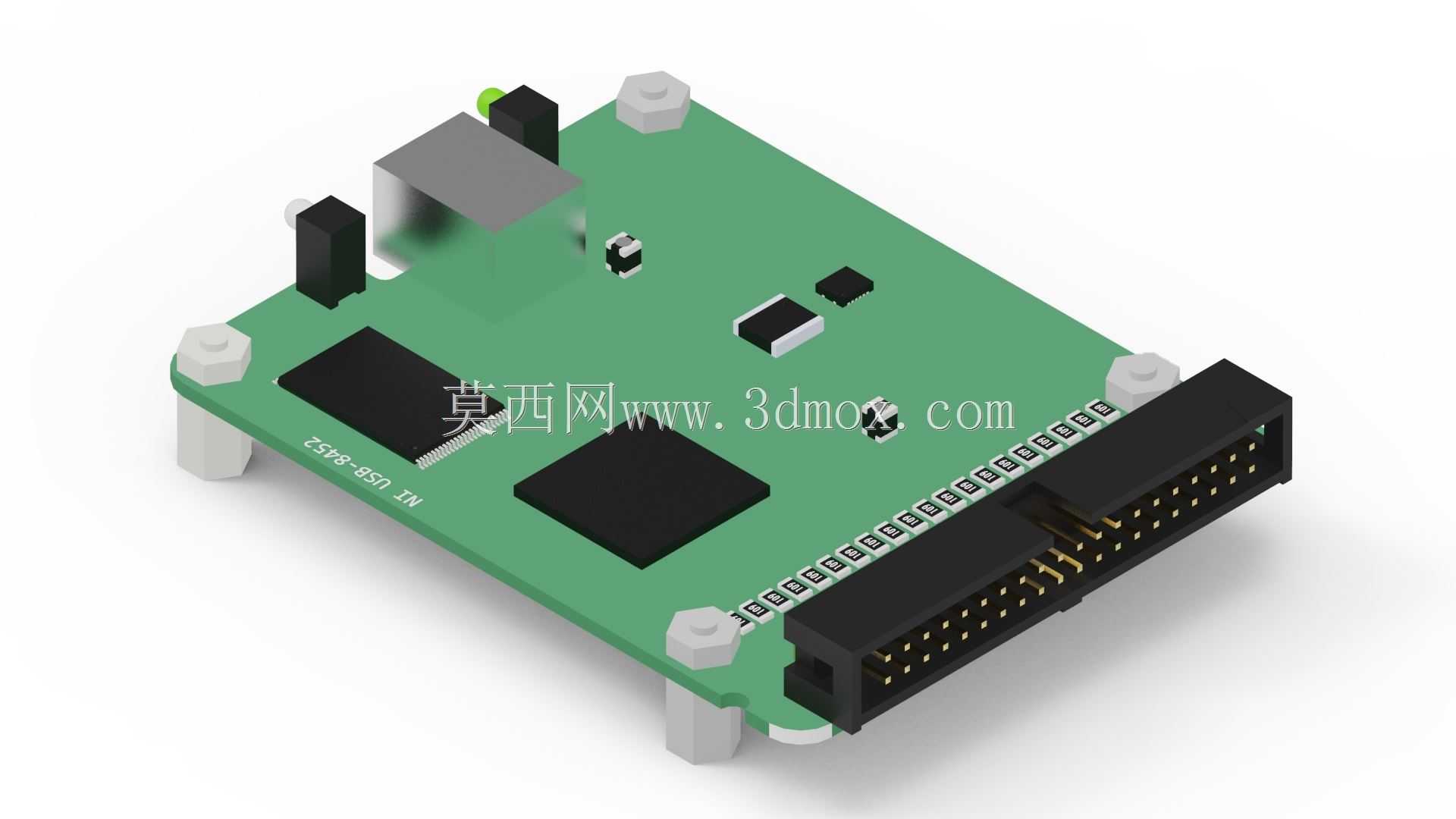

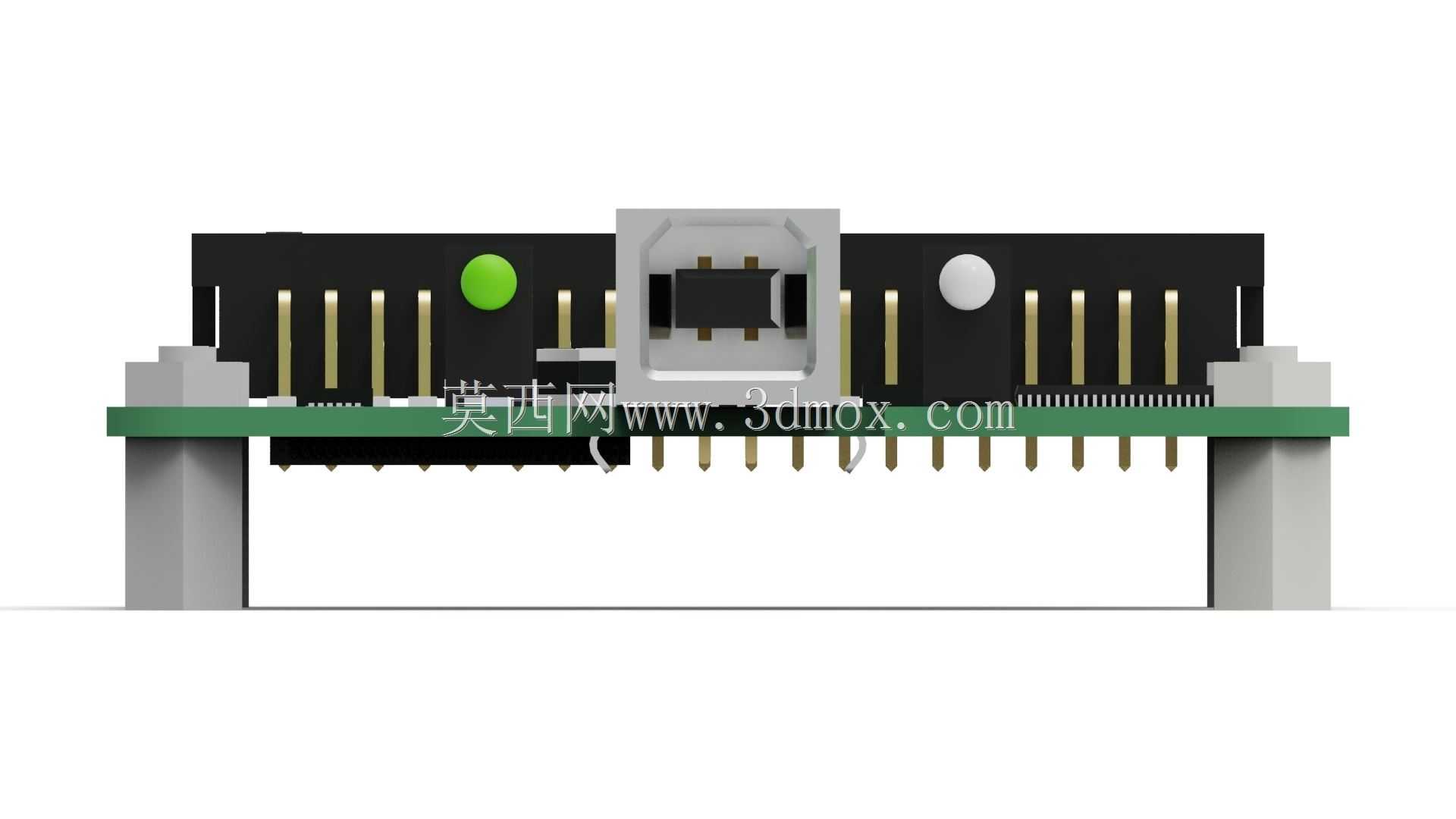

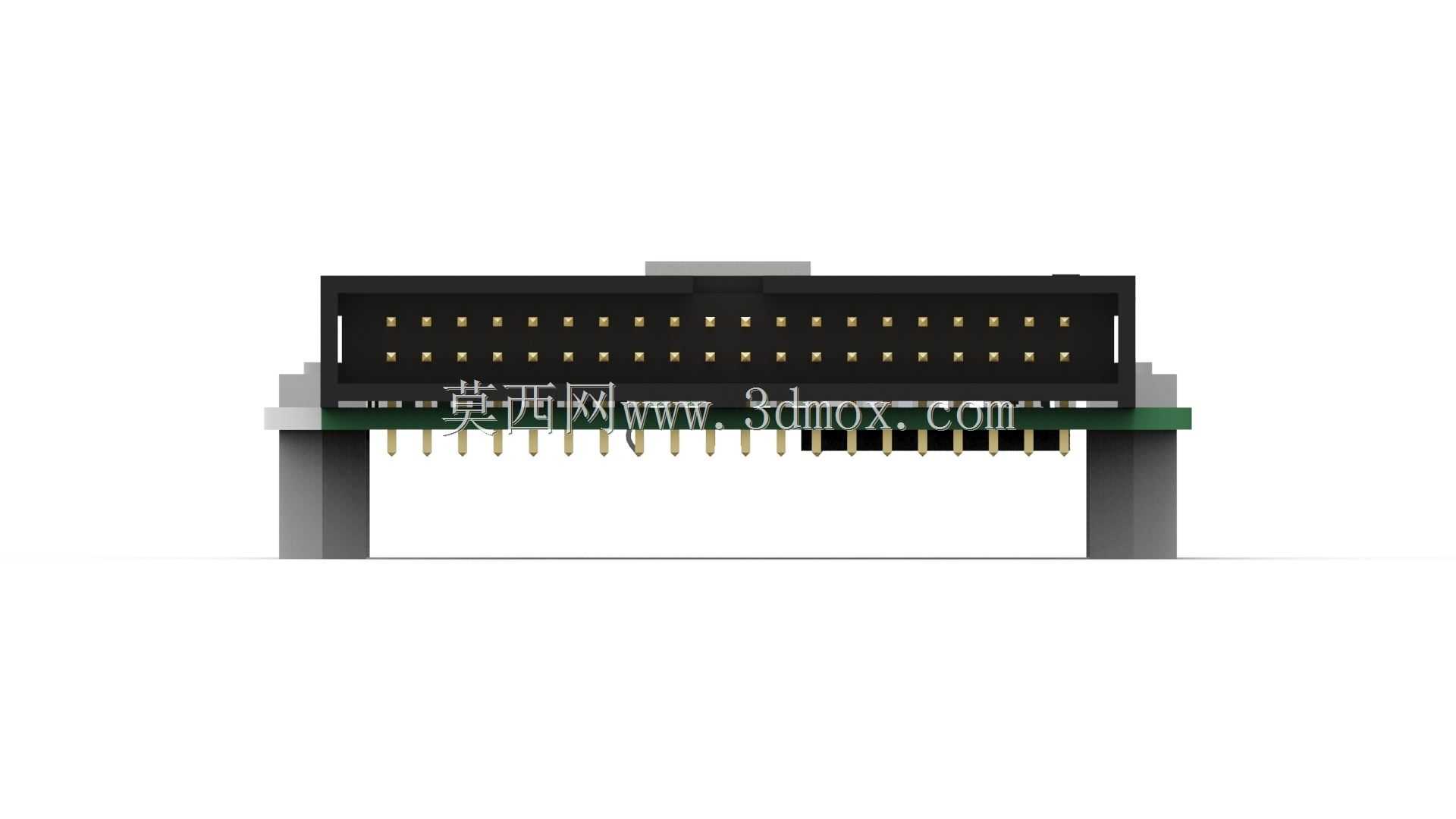

　　板载接口布局完全围绕调试操作的便利性排布：USB Type-B接口布置在板卡短边的居中位置，插拔USB线时不会遮挡板上其他元件，接口旁预留了绿色电源状态LED的安装位，上电后可直观确认总线供电状态，不需要额外接万用表测供电引脚。2×20Pin的标准排针接口布置在板卡的长边侧，排针引脚间距严格遵循2.54mm标准间距，既可以直接插在面包板上做快速原型验证，也能通过配套的IDC排线连接到待测板的对应通信引脚，排针旁丝印清晰标注了SCL、SDA、MOSI、MISO、SCK、CS这些常用通信引脚的定义，还有8路通用数字IO的引脚编号，接线时不需要反复查手册就能快速完成接线。板上的元件布局做了充分的电磁兼容考虑：主通信控制芯片布置在板卡中心位置，周边的去耦电容全部紧贴芯片电源引脚布置，缩短高频电流回路，降低总线通信时的信号干扰；Flash存储芯片布置在主控芯片旁，走线长度控制在5mm以内，保证配置数据读写的稳定性；板上的电源转换元件布置在USB接口旁，从USB取电后先经过滤波电容再转换为板上需要的3.3V工作电压，电源路径最短，减少线损带来的电压跌落。

　　从实际使用的角度看，这块板的结构设计完全服务于便携调试的定位：整体重量不到50g，不需要额外外接电源，插在电脑USB口上就能直接工作，8路通用数字IO可以灵活配置为输入或输出，在调试I2C设备时可以用这些IO接设备的地址配置引脚，不需要额外接跳线帽就能切换设备地址；调试SPI接口的传感器或者存储芯片时，也可以用这些IO做片选信号，同时挂接多个SPI设备做轮询测试；甚至在做简单的功能验证时，还能把这些IO配置为输出直接驱动LED，模拟芯片的忙信号、转换完成信号这类状态指示，不用额外搭建外围电路。

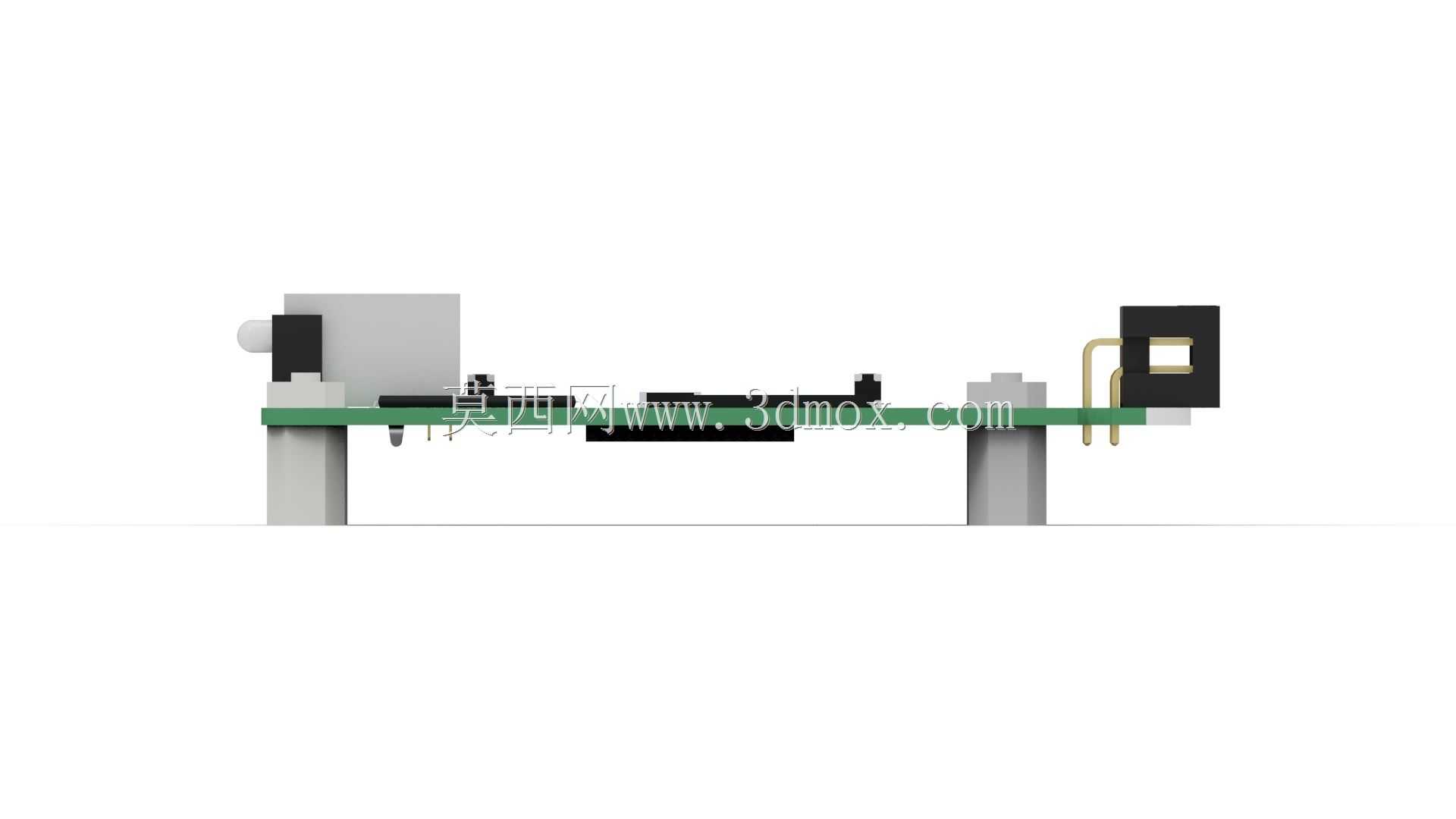

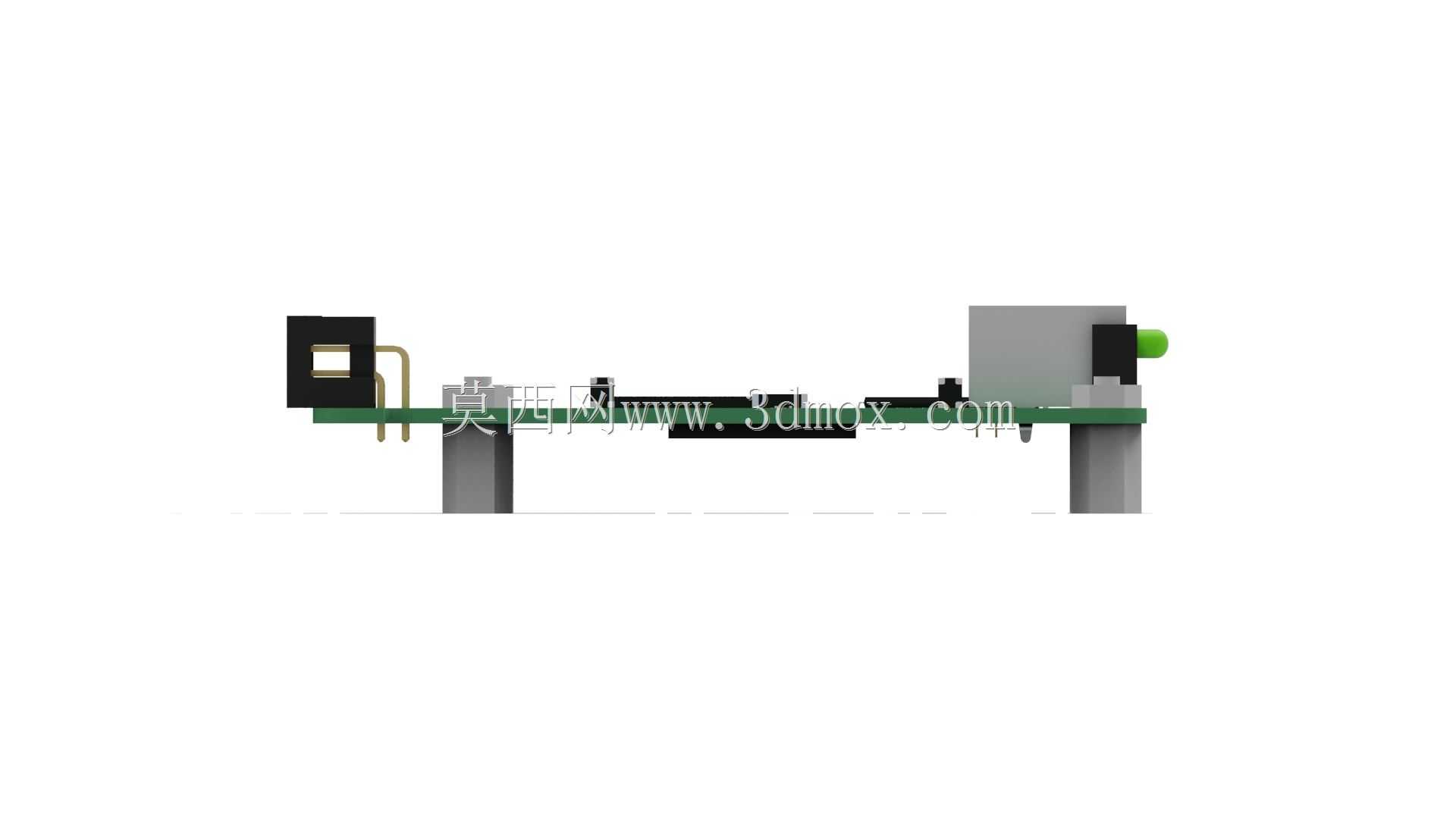

　　板卡的安装边界也做了充分考量：所有外接元件的最高高度不超过12mm，其中最高的USB接口高度为11mm，排针高度为10mm，板上的贴片元件最高高度不超过3mm，就算把板卡叠放在其他测试板上，也不会因为元件高度问题压坏周边器件；板边预留了2mm的工艺边，生产时不会因为拼板切割损伤板上元件，后期如果需要做外壳固定，也可以在工艺边位置粘贴固定胶柱，不用在板上额外打孔破坏走线。在产线批量烧录串行芯片、实验室做传感器通信验证、学生做电子课程设计这类场景里，这种结构紧凑、接口定义清晰的通信接口板，能大幅减少接线调试的时间，不用每次都重新画最小系统板打样，结构设计上的细节比如支撑柱安装位、清晰的丝印标注、合理的接口布局，都是从实际调试的痛点出发，没有多余的装饰性结构，所有结构设计都服务于功能实现和使用便利性。
