创意立式厨房纸巾架结构设计方案

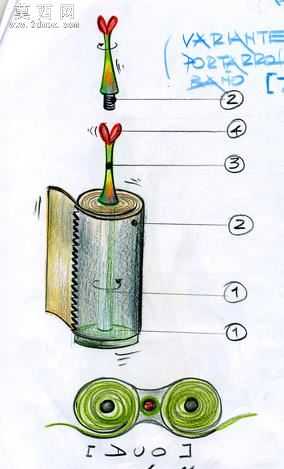

本作品为立式厨房纸巾架的三维结构设计方案，建模阶段依托NX平台完成全参数化特征构建，首先从核心功能需求出发拆解产品结构：整体分为底座承托段、立柱支撑段、顶帽限位段三个核心模块，底座采用大直径圆盘式结构，建模时通过回转特征生成带微弧过渡的圆盘轮廓，底部预留0.2mm的防滑垫安装槽位，保证放置时的稳定性，避免抽取纸巾时架体发生侧翻。立柱段采用变径流线型设计，下部为等直径直杆结构，与底座通过同轴凸台定位配合，上部做收窄再外扩的Y型过渡，既提升整体造型的视觉轻盈感，也能适配不同内径规格的厨房卷纸，建模过程中通过样条曲线控制立柱外轮廓的曲率变化，反复调整曲线控制点保证曲面过渡顺滑无折痕，同时在立柱上部设计环形限位凸缘，防止卷纸使用过程中出现下滑偏移。顶帽部分采用花苞式创意造型，顶部做圆润的球面收尾，既可以作为卷纸的上部限位结构，也能作为提手方便用户挪动架体，顶帽与立柱顶端采用螺纹旋合结构，建模时详细绘制了内螺纹的牙型参数，保证与立柱顶端外螺纹的配合精度，方便用户拆装更换卷纸。渲染阶段采用彩虹渐变金属漆材质赋予立柱与顶帽表面，通过调整材质的金属度、粗糙度参数模拟电镀炫彩的视觉效果，底座部分搭配半透明磨砂质感的筒状装饰套，内置浅色系印花纹理，提升产品的家居适配性。设计过程中同步完成了全套二维工程图的绘制，标注了各段结构的关键尺寸、形位公差与配合要求，对底座与立柱的连接强度、顶帽螺纹的旋合行程做了反复校验，既保证结构的装配可行性，也兼顾了造型的创意美观性，整体结构无多余冗余特征，零件数量少，便于后续开模量产，同时充分考虑了日常使用的操作便利性，单手即可完成纸巾抽取动作，适配厨房场景下的高频使用需求。
