便携式手持滚轮压合工具三维结构设计

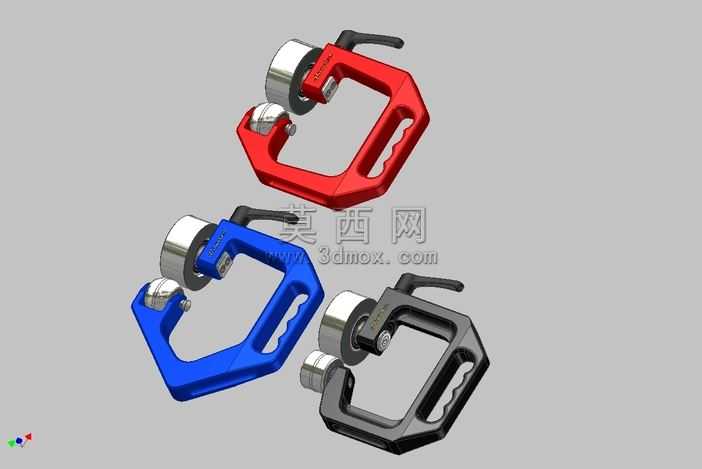

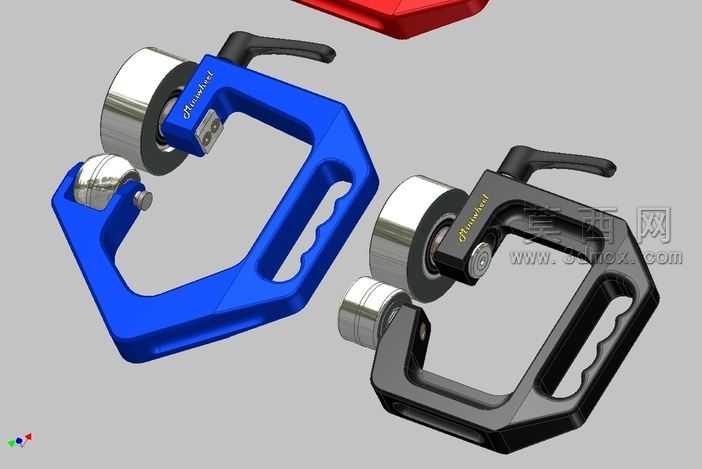

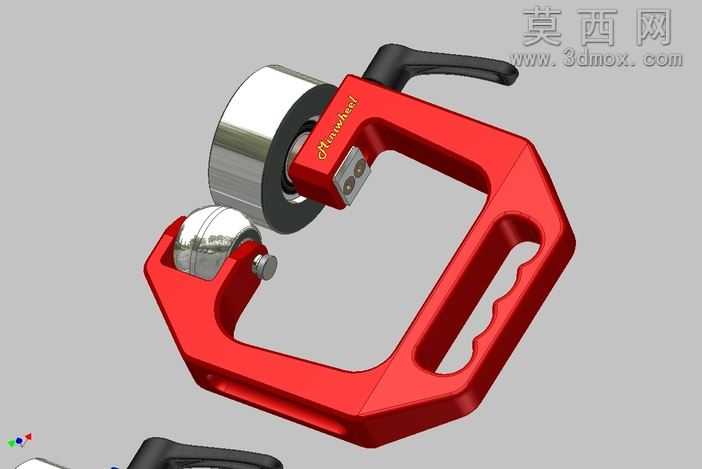

本作品为便携式手持滚轮压合工具的三维建模设计，整体采用C型开放式框架结构，在三维建模过程中，首先通过草图绘制勾勒出框架的外轮廓与握持区域的人体工学弧度，针对握持位做了内凹指槽的特征设计，匹配人手握持时的手指贴合形态，降低长时间操作的疲劳感。建模阶段对各部件做了独立的参数化构建，包含C型主体框架、偏心锁紧压杆、主压合滚轮、底部支撑滚轮、锁紧定位销等核心结构，各部件之间的装配间隙经过反复校核，确保压杆扳动时的行程能够带动主滚轮实现可靠的压紧与释放动作，底部支撑滚轮与主滚轮的轴线平行度在装配约束中做了严格限定，保证压合作业时受力均匀，不会出现偏载歪斜的问题。材质渲染阶段，针对不同部件做了差异化的材质表现：主体框架分别呈现工程塑料与金属质感两种方案，蓝色款采用哑光硬质工程塑料材质，表面做细微的磨砂颗粒质感处理，黑色款采用压铸金属材质，边缘做轻微的倒角反光处理，突出金属件的厚重质感；压合滚轮采用亮面金属镀铬材质，还原金属滚轮的高反光镜面效果，表面添加细微的使用划痕纹理提升真实感；操作压杆采用黑色软胶包胶材质，表面做防滑纹理处理，还原实际操作时的握持触感；锁紧旋钮与定位销做金属镀锌的质感表现，区分不同金属部件的表面处理差异。设计思路上，该工具主打单手操作的便携性，整体结构紧凑无多余突出部件，C型开口尺寸适配常见的薄型板材、贴膜、饰条的压合作业场景，偏心锁紧结构能够快速实现压紧固定，无需额外调节螺丝，扳动压杆即可完成锁紧与松开的动作，双滚轮的设计将滑动摩擦转换为滚动摩擦，在压合过程中可以沿工件表面顺畅滑动，保证压合压力均匀传递，避免压伤工件表面。建模过程中对所有棱角做了R角过渡处理，既符合实际注塑与压铸加工的工艺要求，也避免使用过程中尖锐棱角划伤操作人员，整体结构无复杂异形曲面，所有特征均适配常规的机加工与注塑成型工艺，具备实际生产落地的可行性。
