30公斤级脉冲喷射航空发动机结构模型

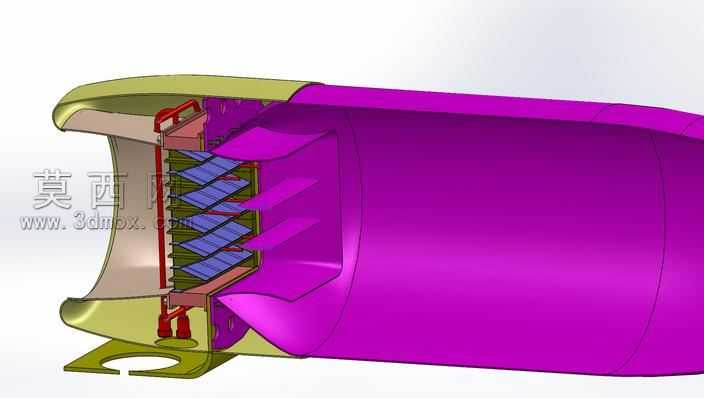

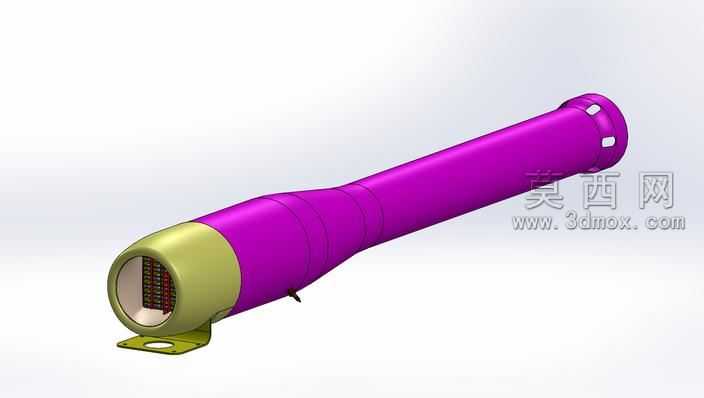

本模型为30公斤级脉冲喷射航空发动机试验结构三维建模成果，整体采用剖面展示形式完成结构呈现，建模过程中严格遵循脉冲喷射发动机的实际工作逻辑进行构件排布，完整还原了进气端、整流段、燃烧室衔接区域、喷管段的核心结构特征。模型外观采用多色材质区分不同功能构件：进气整流外罩采用橄榄绿哑光金属材质，还原航空构件的阳极氧化表面处理质感；内部整流叶片采用深蓝色金属烤漆材质，清晰展现多级导流叶片的层叠排布角度与安装间隙；主体涵道段采用亮紫色半通透工程塑料质感材质，既保留了外部轮廓的完整性，又可直观观察内部构件的装配位置；燃油输送管路采用正红色耐油橡胶与金属接头组合材质，清晰标识出燃油从外接端口到喷射区域的完整走向。结构设计上，模型重点还原了脉冲喷射发动机的核心工作构件布局：进气端设置弧形导流唇口，降低进气阻力；内部多级导流叶片按照特定倾角固定于支撑框架上，实现进气气流的规整梳理；燃油管路通过固定卡扣沿内壁排布，终端连接喷射组件，精准对应脉冲喷射的供油位置；尾喷管段采用收敛式内壁结构，匹配脉冲喷射的推力输出特性；底部设置带安装孔的固定支座，满足试验状态下的装夹定位需求。建模过程中对各构件的装配公差进行了合理还原，叶片与涵道内壁的间隙、管路与支撑结构的连接方式、支座的安装孔位尺寸均按照试验模型的实际比例进行缩放设计，既保证了外观展示的直观性，也可用于脉冲喷射发动机的结构原理演示、教学展示以及初步的试验方案验证参考。模型同时呈现了同类型试验模型的扩散段结构差异，可用于对比不同扩散结构对气流喷射效果的影响，为脉冲喷射发动机的结构优化提供直观的三维参考。
