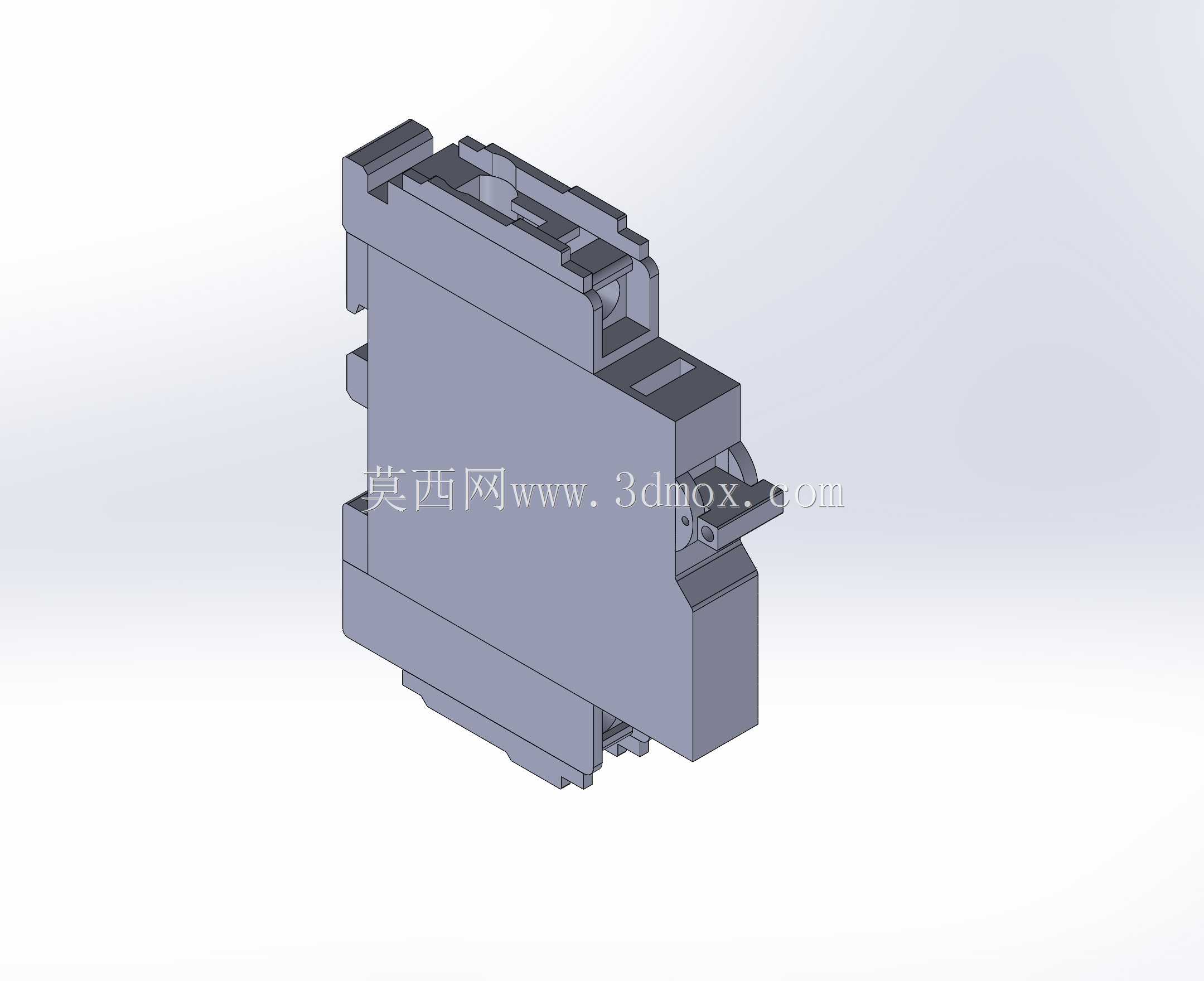

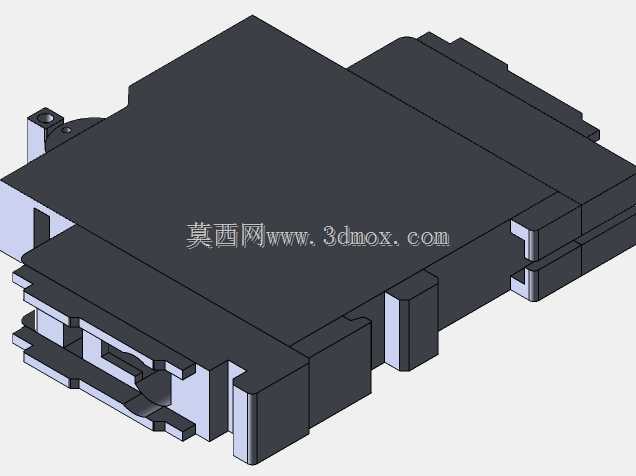

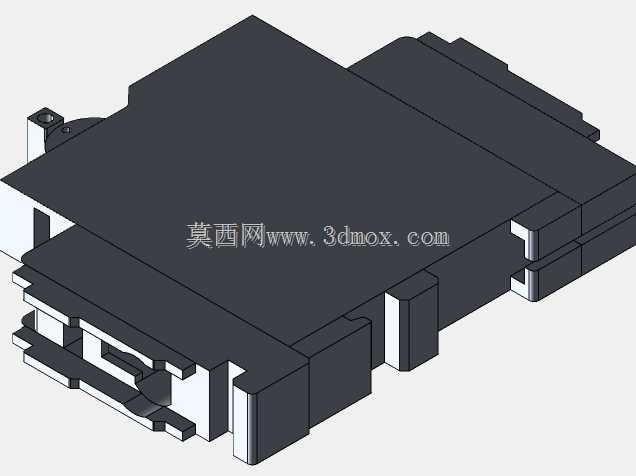

魏德米勒9926系列微型断路器结构建模

　　在低压配电盘、工业控制柜的内部排布设计阶段，常遇到小众型号断路器缺少现成三维数模的问题，直接影响柜体内部的空间校核、母排走向规划与安装干涉检查，本次建模的魏德米勒9926系列断路器，正是针对这类紧凑型配电场景的元件需求完成的底座几何还原。这类断路器主要应用在工业控制回路的次级配电、信号回路的过载与短路保护场景，相比普通家用微型断路器，其厚度更薄，适配高密度安装的导轨排布需求，常见于PLC控制柜、分布式IO站的供电输入端，单极即可完成单回路的分断保护，多极拼接后可实现多相回路的同步分断。

　　建模过程中优先还原了产品的安装边界尺寸，首先确定了标准DIN35导轨的安装卡槽结构，这部分是柜体安装时的核心配合特征，卡槽的卡扣凸起高度、卡槽内的让位间隙都按照实际装配公差做了还原，保证数模导入柜体装配时，能直接模拟卡入导轨的实际状态，不会出现安装面错位、卡扣干涉的问题。产品的主体外壳采用阻燃PA66材质的典型外观特征，建模时还原了外壳的分模线位置、侧面的散热凹槽结构，这些凹槽并非装饰特征，实际是为了在高密度排布时增加外壳散热面积，避免多回路同时满负载运行时热量堆积，影响脱扣元件的动作精度。

　　操作手柄的位置、扳动角度的行程空间也做了预留，在柜体面板开孔设计时，可直接通过数模核对手柄操作的最小空间，避免柜门关闭后手柄被门板顶住，无法正常分合闸。接线端子部分的建模还原了螺钉压线的结构空间，端子的进线口尺寸、螺钉的拧紧操作空间都按照实际接线需求做了边界预留，设计人员在做柜内布线时，可直接参考数模判断导线弯曲半径是否足够，接线工具是否有操作空间，避免实际装配时出现接线端子被相邻元件挡住、无法拧紧螺钉的问题。模型的侧面拼接特征也做了还原，该系列断路器可通过侧面的拼接卡扣实现多极拼装，建模时保留了拼接凸台与凹槽的配合尺寸，做多极断路器装配时，可直接通过阵列或配合约束完成拼接，还原实际产品的拼装后整体宽度，方便核算柜内导轨的占用长度。不同于市面上通用的微型断路器数模，本次建模没有做多余的内部细节还原，而是把重心放在安装、装配、排布相关的外部特征上，对于结构设计人员来说，这类配电元件的内部脱扣结构不需要在柜体设计阶段体现，反而外部的安装尺寸、操作空间、接线边界才是影响整体设计的核心要素。建模时特意核对了产品的进出线端的相对位置，保证母排或导线连接时，接线端的中心距与实际产品一致，避免出现数模上接线位置偏移，导致实际加工的母排无法安装的问题。

　　另外，产品表面的标识凹槽做了简化处理，没有还原细小的文字标识，避免数模导入大型装配体时出现过多碎面，影响软件的运行流畅度，毕竟在整个柜体的装配设计中，这类元件属于外购标准件，只需要保证装配相关的特征精度即可，细小的外观纹理不会影响整体设计校核。在实际的工程应用中，这类紧凑型断路器常和接线端子、开关电源、继电器等元件排布在同一根导轨上，数模的整体厚度、高度尺寸的准确性，直接影响到柜内分层排布时的层间距离设定，如果数模尺寸偏大，会导致预留的层间空间浪费，柜体整体尺寸做的过大；如果数模尺寸偏小，会导致实际装配时元件顶住线槽或母排，需要现场整改，耽误项目进度。本次建模的几何边界完全参照实物的安装尺寸做了还原，底座的安装面到外壳顶部的高度、导轨卡槽的中心位置、接线端子的高度都和实物保持一致，可直接用于柜体的布局设计、干涉检查、BOM清单统计等工作环节。
