斜面操作式琴式电气控制柜结构设计

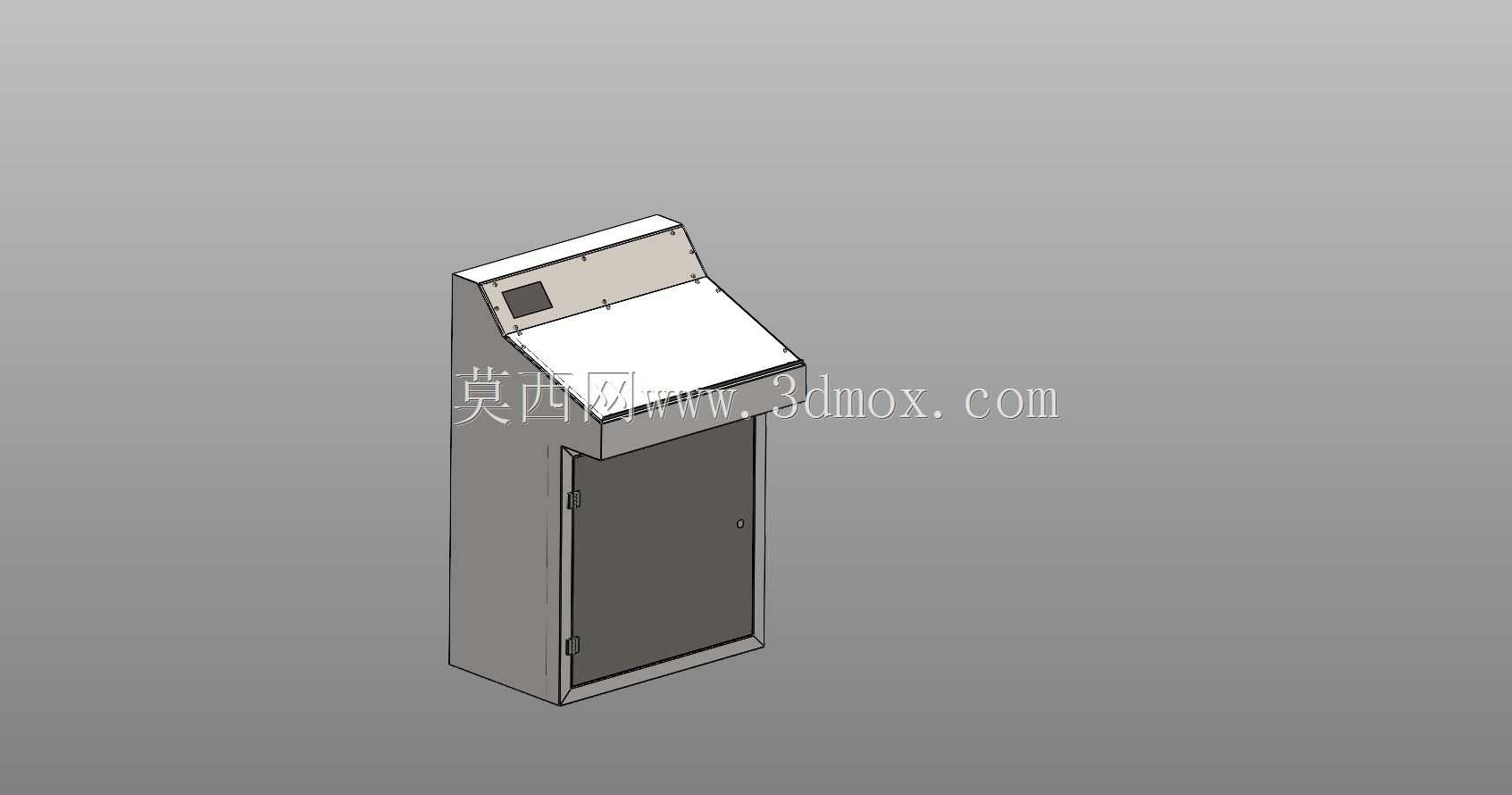

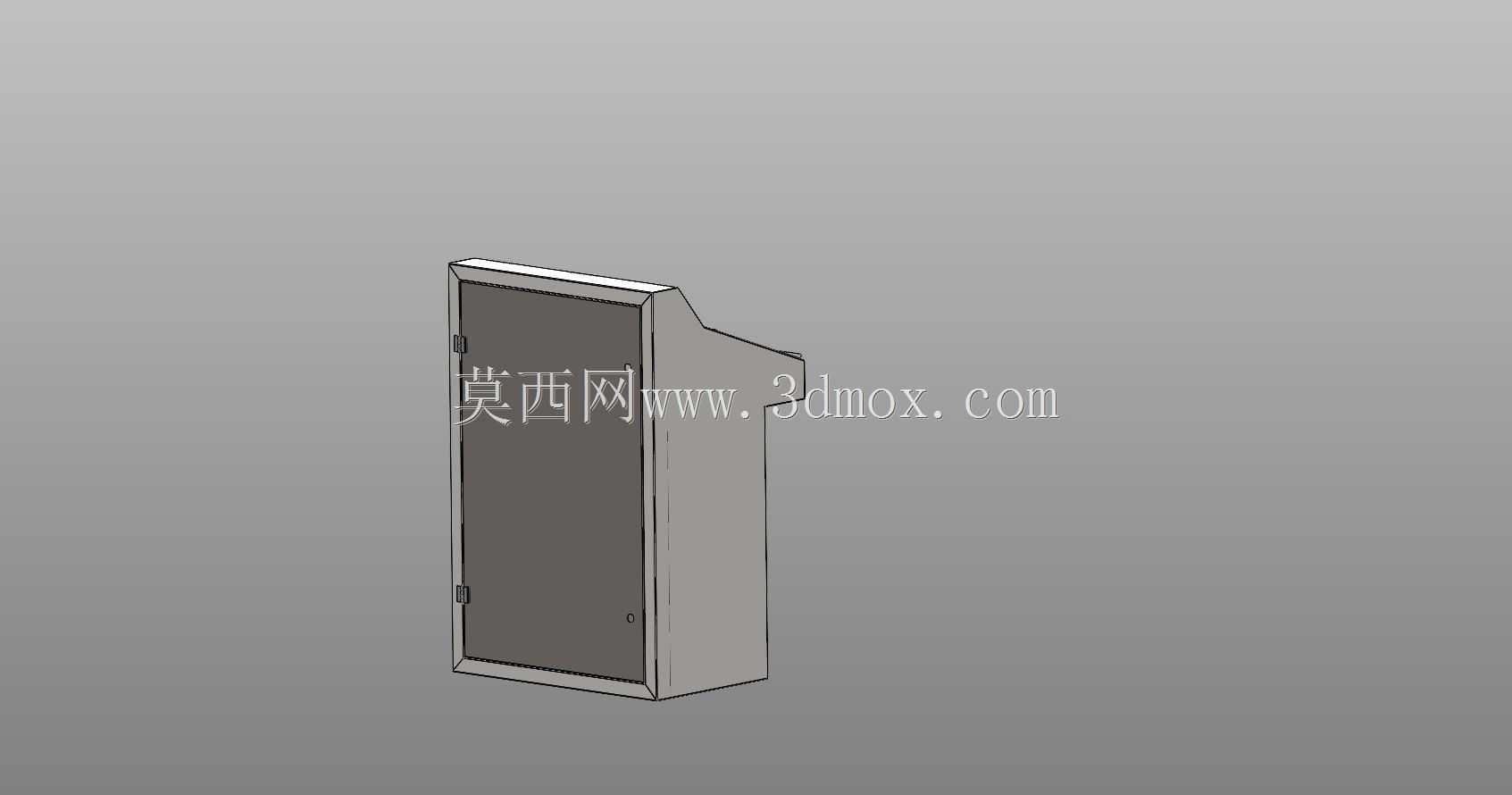

　　在工业车间现场的设备集中管控场景里，这类斜面操作柜体的应用占比一直不低，和立式直柜相比，它的操作面倾斜角度经过人体工程学校核，操作人员站立状态下视线与操作面夹角保持在15到25度区间，不需要刻意低头或者抬手就能完成按钮触发、屏幕参数读取、临时记录等常规操作，长时间值守的疲劳度会明显降低。从结构拆分来看，整个柜体分为下部储物舱和上部操作舱两个独立腔体，下部舱体采用单开门结构，门体侧边布置三处隐藏式铰链，开合角度可以达到120度，内部预留了安装梁固定孔位，能够根据布线需求调整层板位置，用来放置PLC模块、接线端子排、开关电源这类不需要频繁操作的电气元件，舱体底部预留了电缆进线的敲落孔，孔位边缘做了翻边处理，避免穿线时划伤线缆绝缘层。

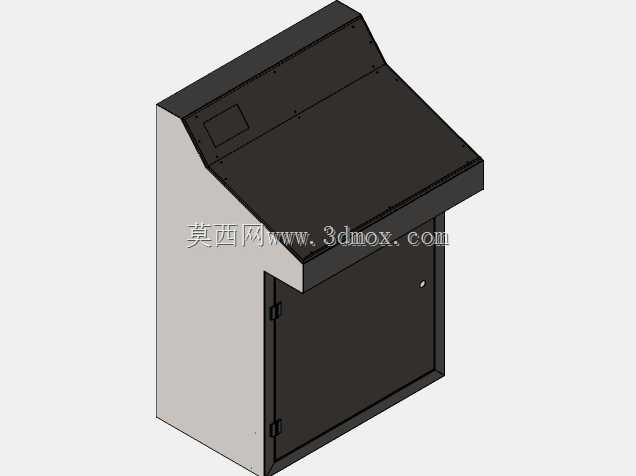

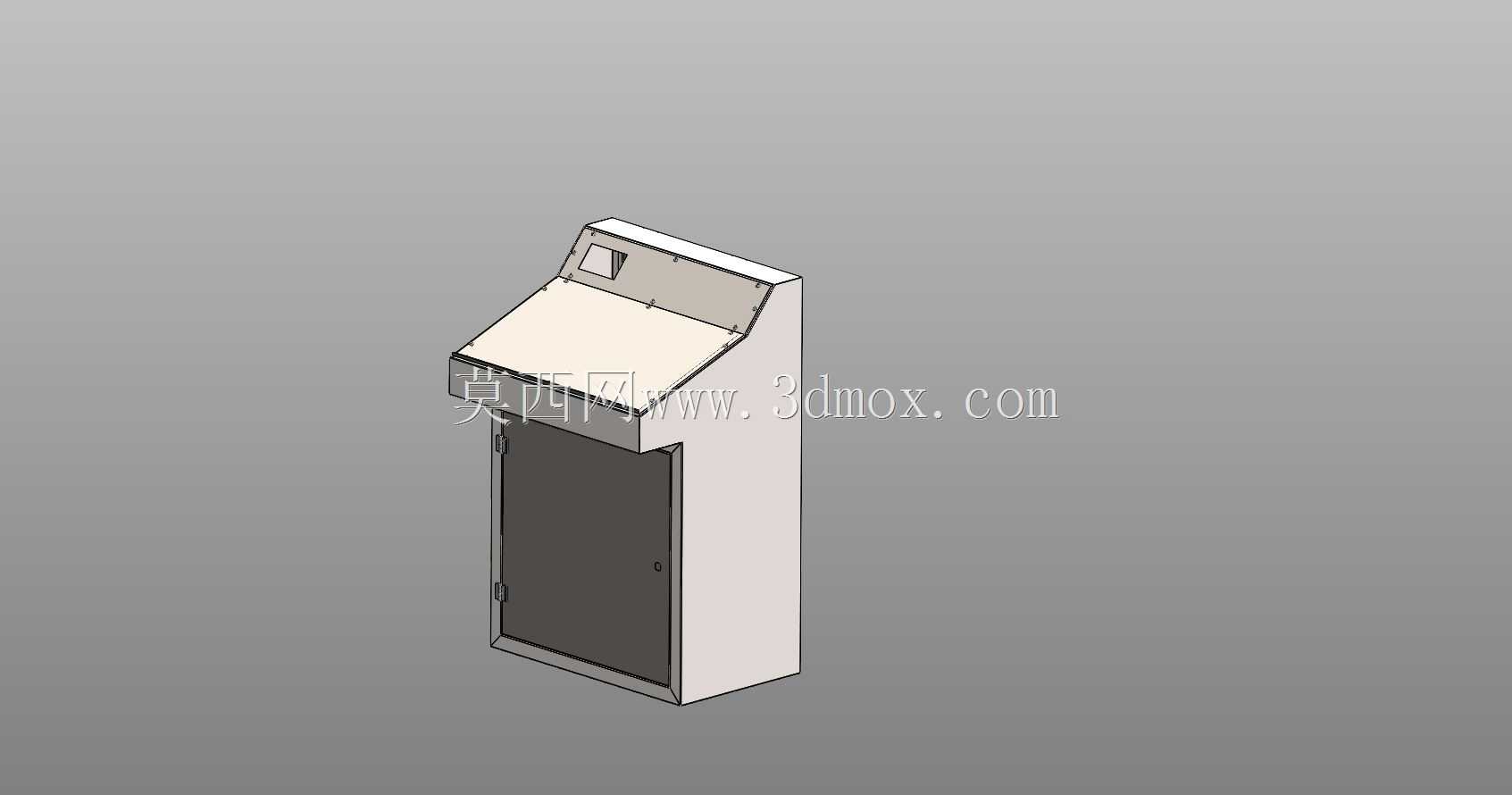

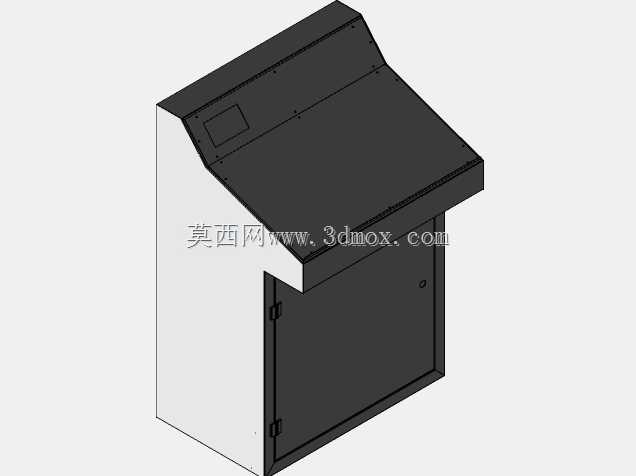

　　上部操作舱的倾斜台面做了内凹式的安装区域，靠后侧预留了嵌入式显示屏的安装位，台面其余区域可以根据实际需求布置按钮、指示灯、转换开关或者操作键盘，台面下方的腔体用来排布操作元件的连接线，和下部主舱之间预留了穿线过孔，方便线缆上下连通。设计这类柜体的时候，首先要考虑的是现场安装的边界条件，常规同类型柜体的深度一般控制在800到1000毫米，宽度根据操作元件数量从600毫米到1200毫米不等，高度保持在1100到1200毫米，刚好适配成年人站立操作的舒适高度，背面预留了维护门或者可拆卸盖板，后期检修的时候不需要从操作面拆解，不会影响正面的操作元件布局。

　　钣金折弯的工艺性也是结构设计阶段需要重点考量的部分，所有外露的棱边都做了压边处理，没有尖锐的毛刺外露，柜体拼接处采用折弯搭边结构，配合点焊固定之后再做打磨喷涂，整体的防护等级可以达到IP54，能够适应普通工业车间的粉尘、少量溅水的使用环境。台面的承重设计需要满足至少50kg的均布载荷，放置工控主机、操作键盘或者临时的检测工具都不会出现台面变形，下部舱体的安装梁承重按照100kg设计，足够容纳常规的电气元件排布。

　　和普通的立式操作台不同，这类琴式结构的柜体后侧做了斜向的过渡面，既可以减少柜体整体的占用空间，也能避免操作人员走动时磕碰柜体棱角，在生产线旁的主控工位、中小型设备的本地操作站、实验室测试工位这类场景里，这种结构的柜体适配性很强，既可以独立放置使用，也可以多台并排拼接组成长条形的集中操作控制台，拼接处的连接孔位在柜体侧板上提前预留，现场安装的时候不需要额外打孔，只需要用标准紧固件连接就能保证拼接面平整对齐。布线的时候，操作舱的线缆会沿着台面下方的走线槽排布，和下部舱体的主走线槽连通，强弱电走线槽分开布置，避免信号干扰，舱门和柜体主体之间预留了接地柱安装位，保证柜体整体可靠接地，满足电气安全规范要求。
