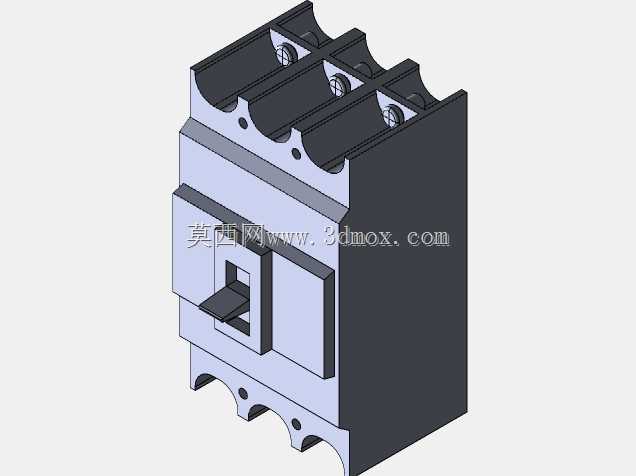

三极塑壳断路器30A至80A规格结构

　　在低压配电系统的终端与分支回路设计中，塑壳断路器是承担线路过载、短路及欠压保护的核心元件，本次呈现的三极规格产品，覆盖30A、60A、80A三个常用电流等级，可适配民用建筑配电、小型工业设备供电、商用场所动力回路等多类场景。从实际工程应用来看，这类三极塑壳断路器主要用于交流50Hz、额定工作电压至400V的三相配电回路中，既可以作为线路的不频繁转换开关使用，也能在电机类负载回路中承担不频繁启动的分合控制，当回路中出现过载电流时，内部的热脱扣元件会通过双金属片受热弯曲的特性触发脱扣机构，切断故障回路，避免线路长期过热引发绝缘老化甚至火灾风险；当出现短路大电流时，电磁脱扣机构会在毫秒级时间内动作，快速分断触头，将短路故障限制在最小影响范围内，防止故障扩大波及上级配电系统。

　　从产品结构设计思路来看，这款三极塑壳断路器采用模块化的三极并列布局，三个进线端位于壳体上部，对应三相相线的接入，每个接线端子都设置了独立的压线结构与隔弧挡板，避免不同极之间的电弧串接；下部为出线端，与进线端一一对应，接线端子的排布间距充分考虑了常规铜鼻子的压接操作空间，不会出现接线时工具无法伸入的问题。操作手柄设置在壳体正面中部，采用凸起式设计，手柄的三个位置分别对应合闸、分闸、脱扣三种状态，操作人员可直观判断断路器当前工作状态，当断路器因故障脱扣后，手柄会停在中间位置，需先向下扳动至分闸位置完成复位，才能再次合闸，这种设计可有效避免故障未排除时的误合闸操作。壳体采用高强度阻燃工程塑料材质，表面做了防滑纹理处理，既提升了操作时的握持手感，也能在分断短路电流产生电弧时，耐受高温电弧的灼烧，不会出现壳体熔融、击穿的问题。

　　在安装边界与外形尺寸方面，这款断路器采用标准导轨安装结构，壳体背部设置了适配35mm标准DIN导轨的卡扣，安装时只需将卡扣卡在导轨上按压到位即可完成固定，拆卸时也可通过卡扣的解锁拨片快速取下，无需额外的固定螺丝，大幅提升了配电柜内的装配效率。整体外形宽度按照三极产品的标准模数设计，可与同规格的其他低压配电元件并排安装在配电柜的安装梁上，相邻元件之间无需预留额外的散热间隙，壳体本身的散热筋结构可保证正常工作时的热量散发。进出线端的接线螺丝采用标准规格，适配常规的十字螺丝刀操作，螺丝的行程设计充分考虑了不同截面积导线的压接需求，30A规格可适配6平方及以下铜导线，60A规格可适配16平方及以下铜导线，80A规格可适配25平方及以下铜导线，完全覆盖对应电流等级的导线载流量要求。

　　从内部结构的建模细节来看，这款模型还原了塑壳断路器的触头系统、灭弧室、脱扣机构的核心布局，灭弧室采用栅片式结构，多片金属灭弧栅片平行排列在触头区域周围，当分断电弧产生时，电弧会被栅片分割成多段短弧，利用近阴极效应快速熄灭电弧，同时灭弧室的排气通道朝向壳体下部，可将分断时产生的高温电离气体快速排出壳体外，避免内部压力过高导致壳体破损。脱扣机构采用四连杆结构设计，保证了脱扣动作的快速性与可靠性，无论是热脱扣还是电磁脱扣触发，都能通过连杆机构带动动触头快速与静触头分离，分断过程中触头的开距、超程参数都符合低压电器的相关设计标准，保证了足够的绝缘间隙与接触压力。在实际选型应用中，这类三极塑壳断路器需要根据回路的计算电流选择对应额定电流的规格，同时要校验断路器的极限短路分断能力是否大于安装点的预期短路电流，避免出现短路时断路器无法分断的问题，模型中还原的安装尺寸与接线位置，可直接用于配电柜的三维布局设计，提前校验元件之间的安装间隙、走线空间，避免实际装配时出现干涉问题。
