工业用钣金加工钢柜内部结构设计

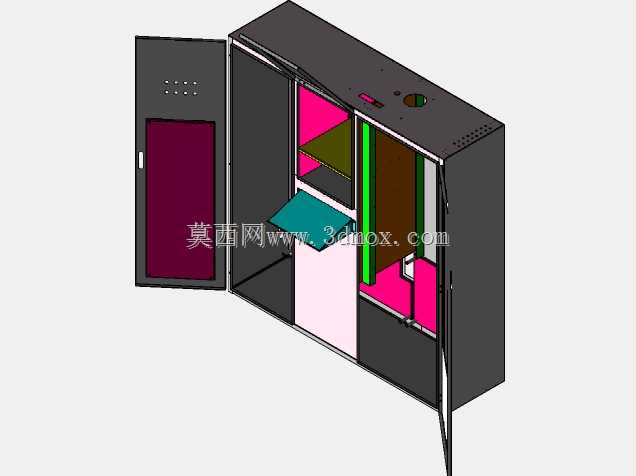

　　在工业配电、车间设备集成以及厂区动力输配场景中，钣金钢柜是承载电气元件、分隔功能回路、提供防护屏障的核心载体，这类柜体的设计合理性直接影响后期元件安装效率、运维操作便捷性以及现场运行的安全冗余。本次呈现的钣金钢柜结构，从实际现场安装的边界条件出发做了全维度的结构适配，首先在外形尺寸的设定上，充分考虑常规工业厂房的通道宽度、吊装孔预留位置以及靠墙安装的检修空间，柜体深度预留了足够的元件接线余量，避免出现大规格断路器、母排安装后柜门无法闭合的常见问题，宽度方向按照功能分区做了模块化分隔，不同电压等级的回路区域之间设置了独立的安装隔层，从物理层面隔绝高压回路与低压控制回路的安全距离，符合电气安全规范的强制要求。

　　从设计思路来看，这款钢柜没有采用市面上通用的等距安装孔设计，而是针对不同元件的安装基准做了差异化的孔位预留，比如主进线开关的安装区域做了加厚的安装衬板，能够承载大电流开关分合闸时的机械冲击力，不会因为长期操作出现衬板变形、开关移位的问题；控制回路所在的区域预留了走线槽的安装位，强弱电走线分别布置在柜体两侧的独立走线空间，避免信号干扰影响控制回路的稳定性。柜门部分采用了双层结构设计，外层门板做了观察窗的预留，运维人员不需要打开柜门就能观察内部元件的运行状态，观察窗周边做了密封胶条的安装槽，能够达到常规工业环境要求的防护等级，防止车间内的粉尘、水汽进入柜体内部积尘引发绝缘故障；柜门内侧预留了标识牌、二次回路端子排的安装位置，方便后期运维时快速查找回路信息。

　　柜体内部的分层隔板采用可调节的安装结构，不需要重新打孔就能根据后期元件更换的尺寸需求调整层间高度，适配不同项目的元件选型差异，减少现场改制的工作量。柜体顶部预留了进出线的敲落孔，同时做了翻边处理，防止穿线时划伤电缆绝缘层，底部设置了可拆装的封板，既可以满足下进下出的布线需求，也能在布线完成后封堵空隙，防止鼠类进入柜体破坏线路。从实际使用场景来看，这款钢柜既可以用在车间的低压动力配电场景，承载电机回路、照明回路的配电保护元件，也可以作为设备配套的控制柜，安装PLC、继电器、伺服驱动器等控制元件，内部的空间分隔能够满足不同功能元件的散热需求，功率元件所在的区域预留了散热风扇的安装位，控制元件区域则做了相对封闭的防尘设计，平衡散热与防护的双重需求。

　　在钣金加工的工艺适配方面，所有折弯边都做了合理的折弯半径预留，避免折弯时出现板材开裂的问题，焊接位置都设置在柜体的非外露面，焊后打磨平整做喷塑处理，既保证柜体的结构强度，也能满足工业场景的外观要求；柜体的铰链采用承重性能优异的可拆卸结构，后期柜门拆装不需要额外破坏柜体结构，门锁采用三点式锁紧结构，关闭后能够保证柜门与柜体的密封胶条均匀压紧，不会出现局部缝隙过大的防护漏洞。在安装边界的考量上，柜体底部设置了固定安装的地脚孔，孔位尺寸适配常规的槽钢安装基础，同时预留了并柜连接的安装孔位，多台柜体并排安装时可以通过连接件拼接成整体柜组，保证柜组的整齐度与结构稳定性，柜体侧面预留了接地螺柱，所有金属结构件都能通过接地螺柱可靠连接到接地系统，满足电气安全的接地连续性要求。
