40mil间距弹簧测试探头组件结构设计

　　这款弹簧测试探头组件，核心针对PCB板级电路测试场景开发，适配ICT在线测试、功能测试治具的高密度点位布局需求，40mil的中心间距设计，刚好匹配当前消费电子、工控板卡常用的细间距测试点排布规格，能在有限的板卡测试区域内布置更多测试点位，避免相邻探针接触短路的问题。从实际使用场景来看，这类探头主要集成在测试治具的载板上，治具下压时探头端部接触PCB测试点，通过内部弹簧的压缩行程补偿测试点的高度差、板件翘曲带来的接触偏差，保证每个测试点位都能形成稳定的电气连接，完成电路通断、元器件参数、信号连通性的检测工序，是电路板量产测试环节不可或缺的接触类配件。

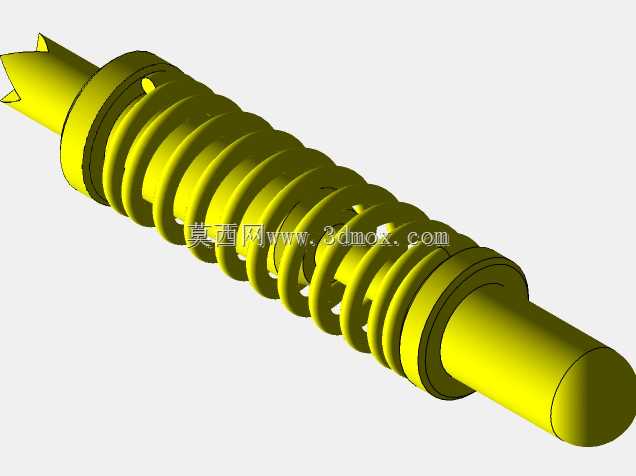

　　产品的功能设计围绕接触可靠性与使用寿命展开，探头端部采用皇冠型多齿接触头，相比平头探针，能刺破测试点表面的氧化层、助焊剂残留，降低接触电阻，避免测试过程中出现接触不良导致的误判；内部弹簧采用等节距圆柱螺旋结构，0.030英寸的全行程设计，覆盖了常规治具的下压行程范围，推荐工作行程区间内弹簧弹力保持在稳定区间，既不会因为弹力过大顶伤PCB板上的测试焊盘，也不会因为弹力过小导致接触虚接。筒体部分与配套插座采用间隙配合设计，安装时筒体完全插入插座内部，筒体顶部与插座端面齐平，只有柱塞部分从插座端部伸出，这种安装结构能让探头在插座内保持稳定的轴向滑动，不会出现径向晃动导致的对位偏差，同时插座与治具载板采用压装固定方式，装配时不需要额外的紧固件，能大幅提升治具的组装效率。

　　从外形尺寸与安装边界来看，探头整体为细长轴类结构，筒体直径适配标准40mil间距测试插座的内孔尺寸，安装时插座在治具载板上的开孔中心距严格控制在40mil，相邻插座之间预留足够的绝缘间隙，避免高压测试时出现爬电现象。探头伸出插座的柱塞长度经过匹配设计，全行程压缩后柱塞端面与插座端面的剩余间隙控制在安全范围内，不会出现弹簧过压导致的永久变形，也不会因为行程不足导致接触不到测试点。在设计建模过程中，需要重点关注弹簧的并圈位置、柱塞与筒体的配合公差，柱塞的滑动段采用小间隙配合，既保证滑动顺畅，又避免径向窜动；弹簧的两端并圈磨平，保证弹簧压缩时受力均匀，不会出现偏斜卡滞的问题。端部接触头的齿形角度经过优化，既能保证刺破氧化层的效果，又不会因为齿形过尖锐刮掉焊盘上的锡层，长期使用不会在测试点上留下过深的压痕，避免损伤PCB板的焊盘镀层。这类探头除了常规的PCB板测试，还可以适配电池极片测试、连接器端子接触测试等场景，不同的端部头型可以对应不同的被测表面，比如平面头适合平整的金手指测试，尖顶头适合带氧化层的金属端子测试，这款皇冠头属于通用型设计，适配绝大多数常规测试场景。建模时需要把内部弹簧的预压量考虑进去，自由状态下弹簧对柱塞有初始预压力，保证探头在未下压状态下柱塞保持伸出位置，不会因为治具移动、震动出现柱塞回缩的问题；筒体尾部的限位结构要和柱塞尾部的挡边做干涉检查，保证柱塞拉伸到最大位置时不会从筒体内脱出，同时限位位置要避开弹簧的工作区间，避免长期摩擦导致弹簧磨损。整个组件的装配关系没有复杂的卡扣或者螺纹连接，依靠零件之间的尺寸配合完成组装，适合大批量生产加工，零件的加工精度主要集中在筒体的内孔、柱塞的外圆尺寸，公差控制在合理范围内就能保证滑动顺畅，弹簧的弹力一致性是影响测试良率的关键参数，建模时可以通过弹簧的线径、中径、有效圈数参数调整弹力值，匹配不同测试场景的压力需求。
