建筑节点用细节梁构造三维设计作品

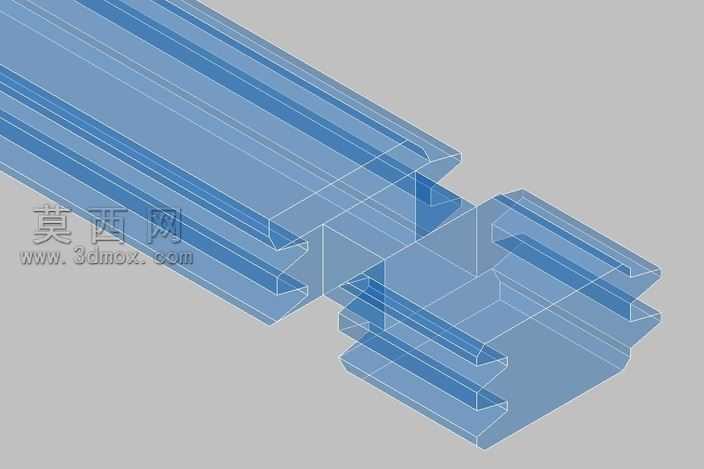

本作品为建筑领域配套的细节梁构造三维建模成果，建模阶段采用参数化建模逻辑搭建整体框架，首先依据建筑构造规范确定梁体的截面尺寸、拼接咬合的公差范围，先绘制核心的基准轴线，再通过拉伸、切除、布尔运算等操作生成梁体的基础实体，针对梁端的拼接榫卯结构，采用多段线放样结合阵列特征完成凹凸咬合齿的制作，确保每一处咬合齿的尺寸精度符合装配要求，避免拼接时出现干涉错位问题。材质设置上，主体梁体赋予半透明浅蓝色工程塑料质感材质，通过调整材质的透明度、反射率与折射参数，既可以清晰展现梁体内部的空腔结构、加强筋排布逻辑，又能直观呈现外部的轮廓形态，方便查看构造层次；背景采用中性浅灰色哑光材质，弱化环境干扰，突出梁体本身的结构特征。渲染阶段采用等轴测视角布光，主光源从斜上方45度投射，搭配两盏辅助补光消除结构死角的阴影，开启环境光遮蔽效果强化结构接缝处的层次感，让梁体的拼接关系、加强筋的排布走向都能清晰呈现。结构设计上，该梁采用中空带加强筋的形式，在降低构件自重的同时保证结构强度，梁端的多阶凹凸咬合结构可以实现多段梁的快速精准拼接，无需额外定位件即可完成临时装配，适配模块化建筑的快速搭建需求，每一处倒角、壁厚都经过参数校验，避免出现应力集中的薄弱区域。设计思路围绕建筑模块化施工的实际需求展开，重点还原梁体拼接节点的细节构造，摒弃冗余的装饰性结构，所有特征都服务于装配逻辑与结构强度，建模过程中对每一处配合面都做了间隙预留，模拟实际生产中的装配公差，让模型既可以用于施工前的节点交底，也可以作为模块化构件生产的尺寸参考，通过半透明的显示方式，让观看者无需剖切模型即可直观理解梁体的内部构造与拼接逻辑，降低建筑节点构造的理解门槛。
