车床用十字型网络连接离合器结构

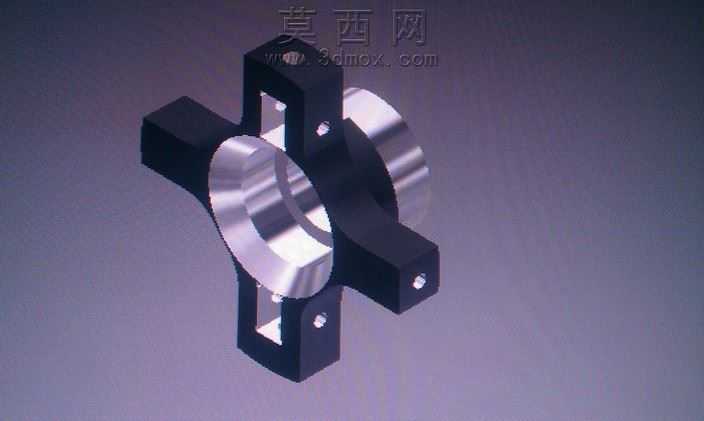

本作品为车床传动系统所用的十字型网络连接离合器三维模型，建模阶段严格遵循机械设计规范，先通过草图绘制确定十字连接臂、中心轴套的核心轮廓尺寸，对四个对称分布的连接臂做等距约束，保证各臂的安装孔位同轴度、端面平行度符合装配公差要求，再通过拉伸、切除、倒角等特征操作完成主体结构构建，对安装孔处做沉头结构处理，适配紧固件的装配需求，避免装配干涉问题。材质设置阶段，针对离合器的金属材质特性，为主体结构赋予合金钢材质，调整金属材质的粗糙度、反射率参数，还原金属零件经机加工后的细腻金属光泽，对轴套内孔、连接臂端面等配合面做单独的材质细化，区分加工面与非加工面的质感差异，让渲染效果更贴近真实工业零件的视觉表现。渲染阶段采用柔和的工业产品布光方案，通过主光源勾勒零件的整体轮廓，辅助光源补全十字连接臂内侧、轴套端面的暗部细节，避免结构死角出现过暗的阴影，清晰展现十字连接臂的对称结构、中心轴套的通孔结构、各安装孔的位置分布，让观看者可以直观理解零件的结构形态。结构设计上，该离合器采用十字对称布局，四个连接臂可实现与周边传动部件的稳定对接，中心轴套用于与传动轴配合传递扭矩，各连接臂上的安装孔用于紧固件锁紧，保证传动过程中连接的可靠性，可在车床传动系统中实现动力的接合与断开功能，适配网络对车床的传动控制需求，整体结构紧凑，对称式设计可保证传动过程中受力均匀，降低运转过程中的偏载磨损风险，延长部件的使用寿命。建模过程中对所有锐边做了符合工业设计标准的倒角处理，既消除零件加工过程中的锐边安全隐患，也让零件的视觉表现更贴近真实量产零件的工艺特征，整体模型结构完整，无多余特征，各部分尺寸比例协调，可用于机械结构教学、车床传动系统方案展示、虚拟装配演示等场景。
