海勒曼TYTONHP系列P型电缆固定夹

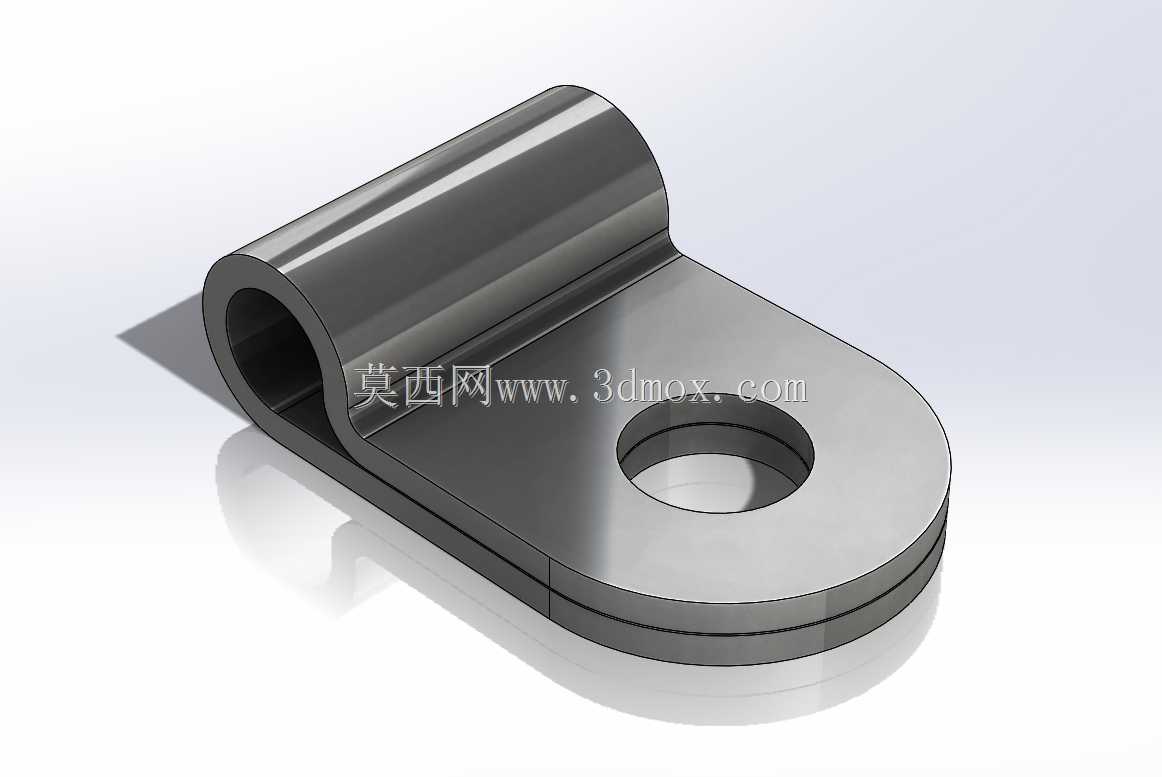

　　做电气柜布线、设备线束排布的工程师对这类P型固定夹不会陌生，现场布线时最头疼的就是线束散乱、固定点受力不均导致线缆外皮磨损，尤其是多规格线缆混布的场景，选对适配的固定夹能省去后期大量运维调整的麻烦。这款P型夹的卷边抱合结构是核心设计点，圆弧过渡的卷边没有尖锐棱角，抱紧线缆时不会割伤绝缘层，相比普通的扎带固定，它的受力面更宽，长期使用不会出现扎带勒进线皮、线缆松脱移位的问题。底座的单安装孔设计是经过现场安装验证的，单孔固定不需要严格对齐两个孔位的安装公差，在型材支架、设备钣金壁、电气柜安装梁上都能快速固定，哪怕是现场已经开好的错位孔，也能通过小范围调整夹体角度完成安装，比双孔固定夹的安装适配性强很多。

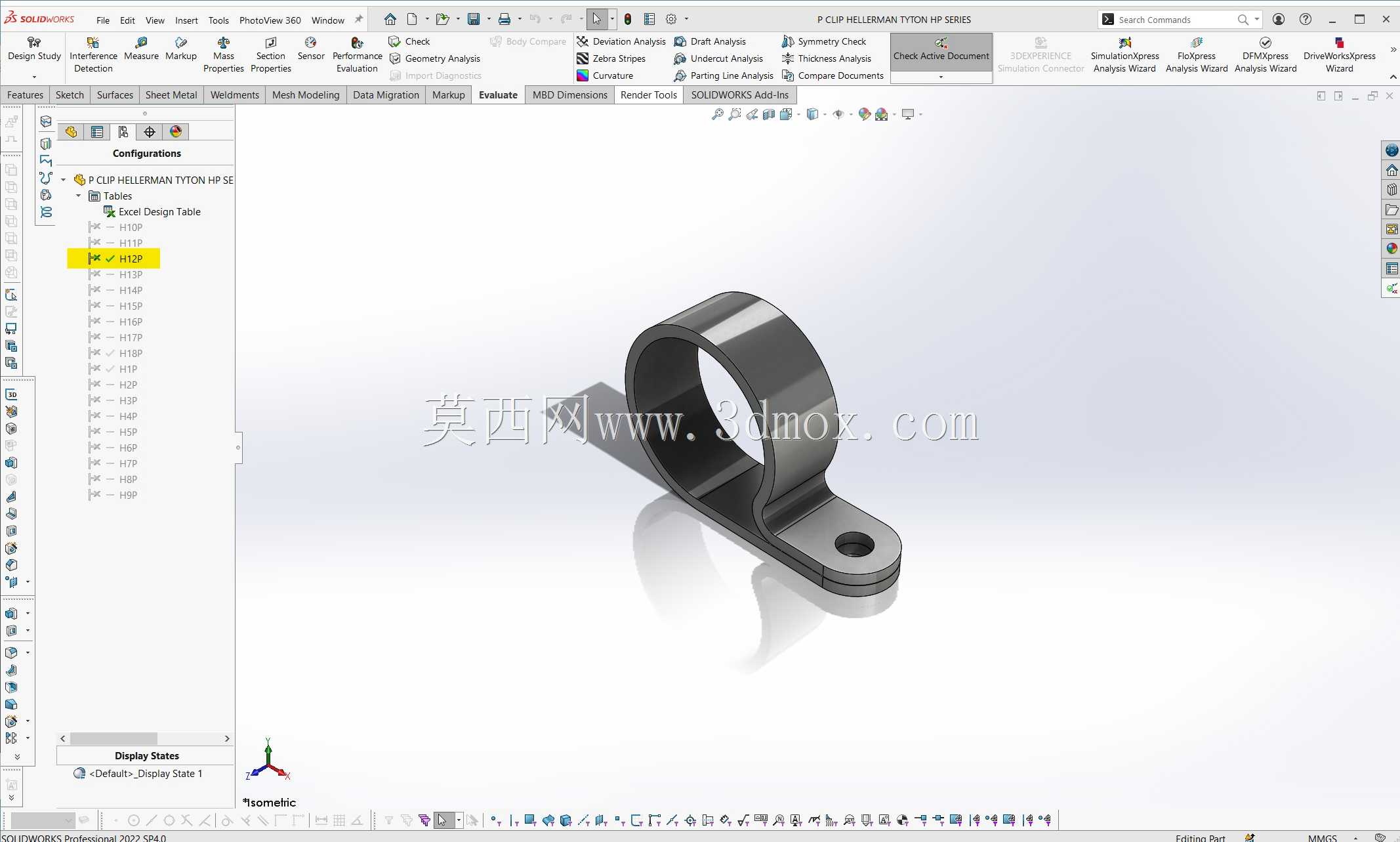

　　整个系列覆盖18种尺寸规格，从细直径的信号控制线到粗直径的动力电缆都能找到适配的型号，设计时用配置功能做全系列参数化建模，每个规格的卷边内径、底座长度、安装孔直径、夹体厚度都做了参数关联，修改对应尺寸就能快速生成对应规格的模型，不用重复绘制基础特征，做BOM表导出、工程图生成的时候能直接调用对应配置的参数，减少设计阶段的重复工作量。从安装边界来看，这类P夹的安装空间要求很低，底座是扁平结构，贴装在安装面后突出高度小，在设备内部布线空间紧张的位置，比如伺服电机旁的动力线固定、机床走线槽旁的线束分路固定、自动化生产线的拖链出线端固定，都不会和周边运动部件产生干涉。

　　夹体的卷边部分有一定的形变余量，抱紧线缆时能适配线径在标称值上下小幅波动的线缆，不用因为线缆实际外径和标称值有零点几毫米的偏差就更换夹体型号，现场施工的容错率更高。实际选型时要注意，安装孔的中心到卷边内侧的距离是关键安装尺寸，这个尺寸决定了夹体固定后线缆和安装面的间隙，间隙太小会让线缆贴在钣金壁上，长期震动容易磨破皮，间隙太大又会让线束晃动幅度变大，固定效果打折扣，建模时这个尺寸是和对应适配的线径做匹配的，每个规格的间隙值都控制在合理范围，既保证线缆不贴壁，也不会让线束晃动量过大。和金属电缆夹相比，尼龙材质的P夹本身有绝缘性能，固定线缆时不需要额外加绝缘垫层，能减少安装工序，同时尼龙材质的耐腐蚀性更好，在有少量油污、潮湿的设备环境里也不会生锈，适合机床、物流设备、户外控制柜这类工况下使用。做线束排布设计时，这类P夹通常按150-300mm的间距布置，在线缆转弯、分路的位置要额外增加固定点，用参数化模型做布线装配时，可以直接调用对应规格的夹体模型，快速完成固定点的排布，检查安装空间是否干涉，提前发现现场安装可能出现的问题，避免后期现场整改。

　　夹体的边缘都做了圆角处理，不管是安装时操作人员手持操作，还是后期维护时触碰夹体，都不会被锐边划伤，这些细节设计都是从实际施工和运维的角度出发的，很多新手设计时容易忽略这些倒角细节，做出来的零件加工出来后很容易造成安装人员受伤。另外这个系列的P夹底座和卷边是一体成型的结构，没有拼接缝隙，整体强度更好，长期受线缆震动的力也不会出现断裂，相比拼接式的固定夹使用寿命更长，在震动较大的设备比如冲压设备、工程机械上使用，也能保持可靠的固定效果。建模时每个规格的壁厚都做了对应调整，小尺寸夹体的壁厚薄一些，保证足够的形变抱紧力，大尺寸夹体的壁厚更厚，能支撑大直径线缆的重量，不会因为线缆太重出现夹体变形、下垂的问题。安装孔的大小也适配常用的自攻螺丝、螺栓规格，不用专门定制特殊尺寸的紧固件，现场施工时用常规的安装工具就能完成固定，不需要特殊工装，能提升布线施工的效率。
