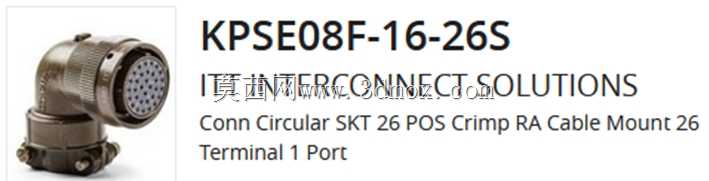

26针弯式母插座圆形连接器结构设计

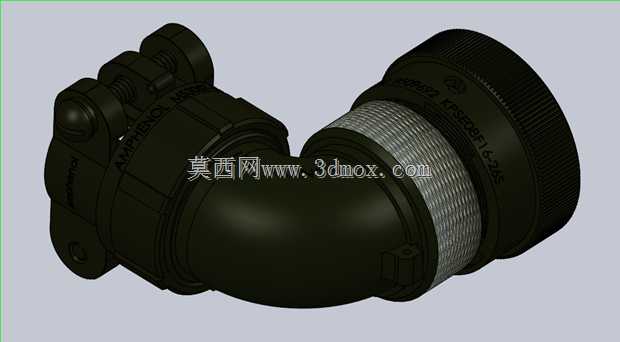

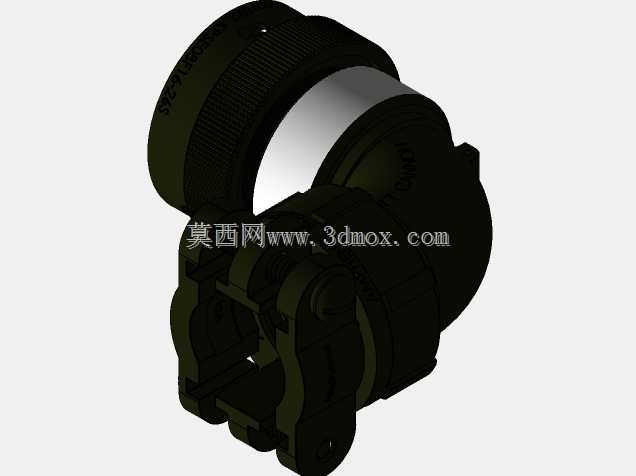

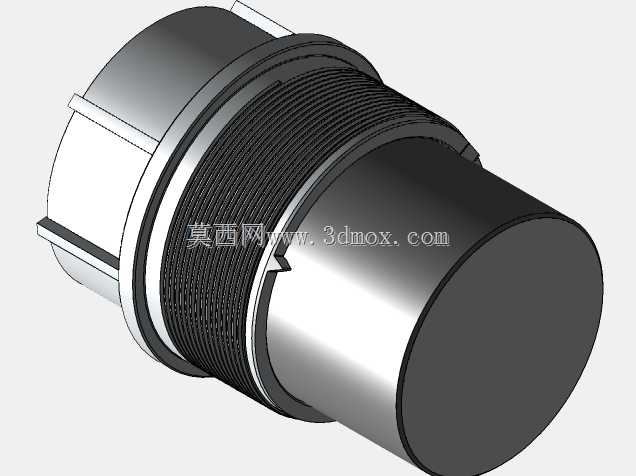

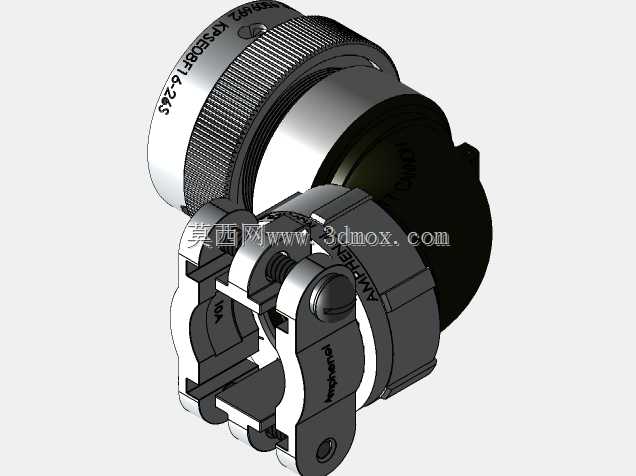

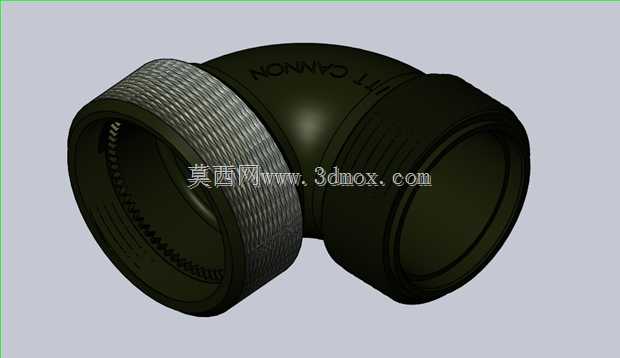

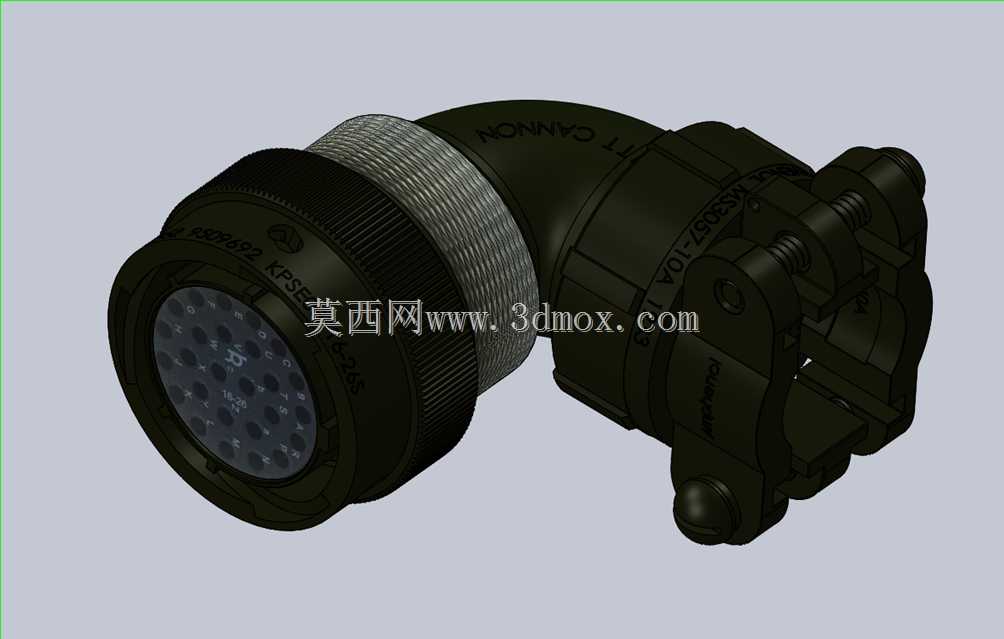

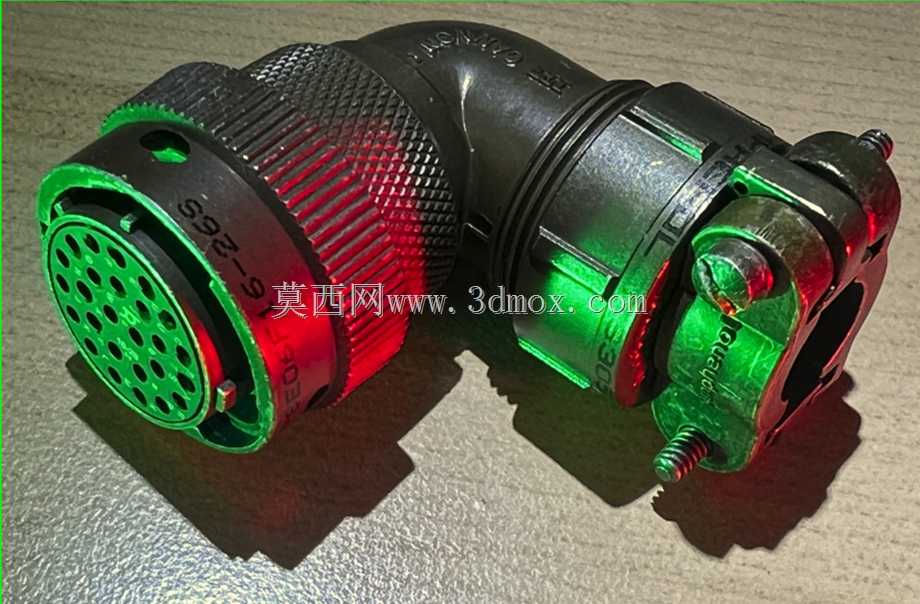

　　在商用车电气系统、特种作业车辆改装、工业重型设备电控布线场景中，多针圆形连接器的选型直接决定整套线束系统的抗振可靠性与维护便捷性，这款26针弯式母插座连接器，正是针对空间受限的布线转角位置开发的接插方案。不同于直式连接器需要预留线束弯折半径的安装要求，90度弯头结构可以直接贴装在设备舱壁、车架走线槽的转角位置，将原本需要预留的120mm以上线束弯折空间压缩至接头本体尺寸范围内，在工程机械驾驶室电控舱、重卡发动机周边线束密集区域，这类弯式接头能有效降低线束装配时的弯折应力，避免长期振动工况下内线芯折断的问题。

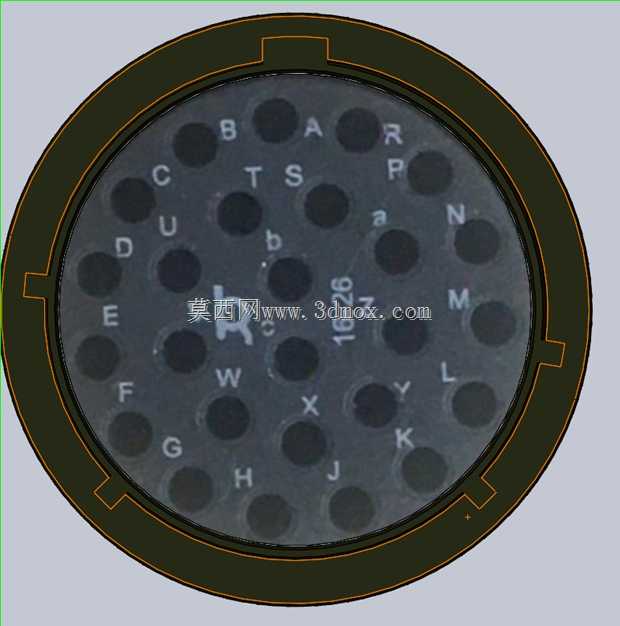

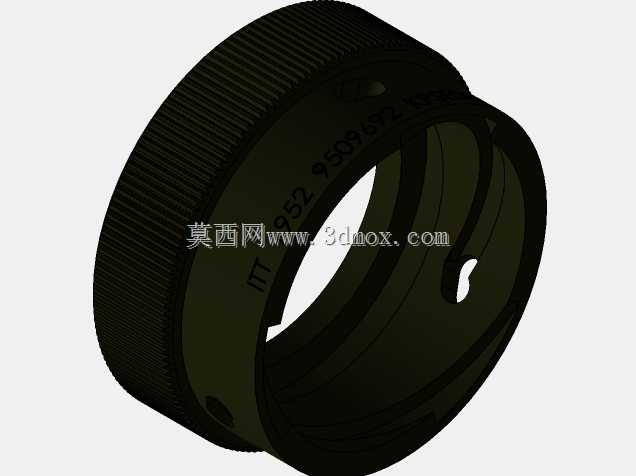

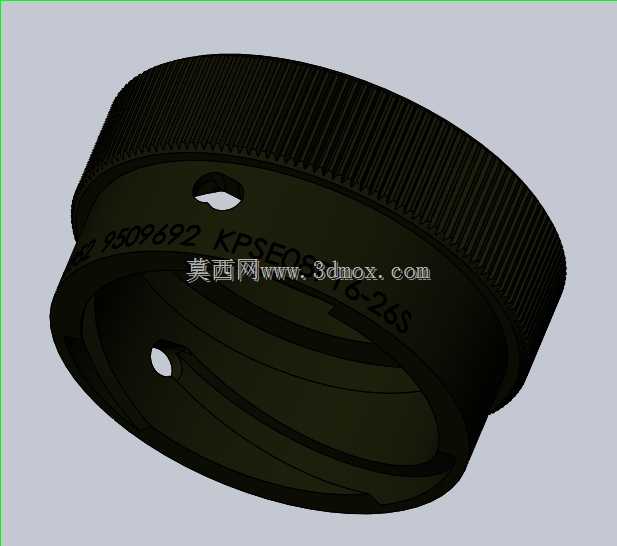

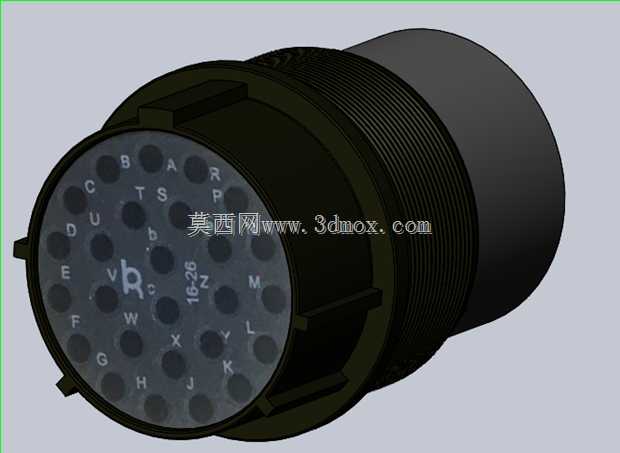

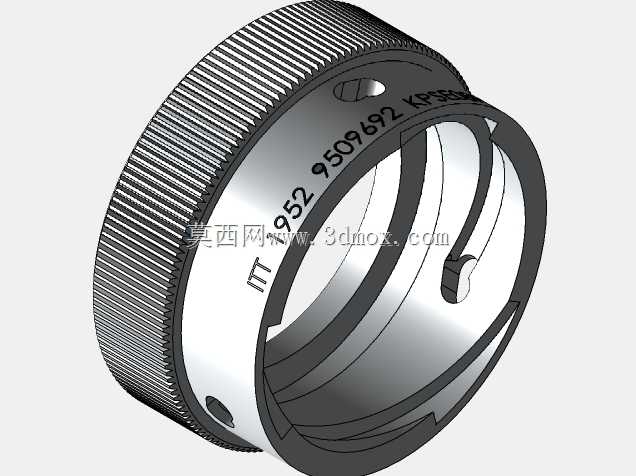

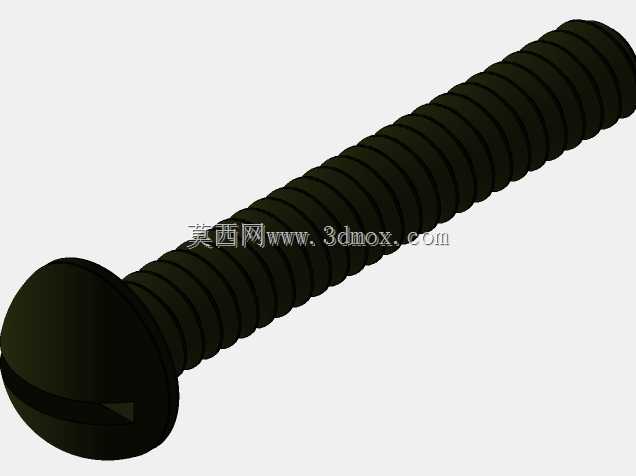

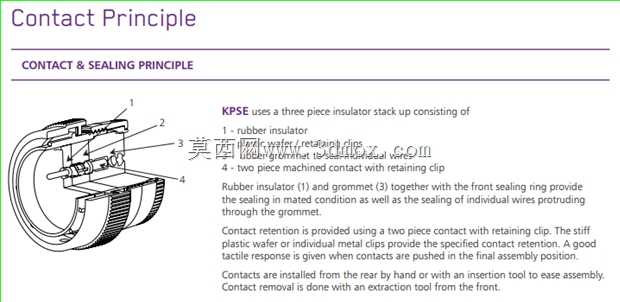

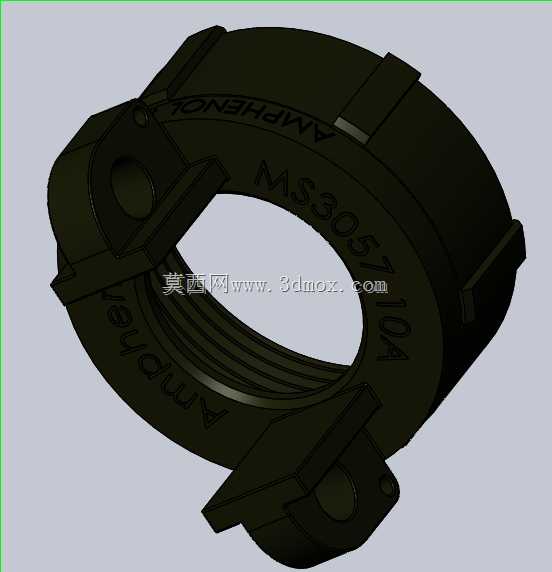

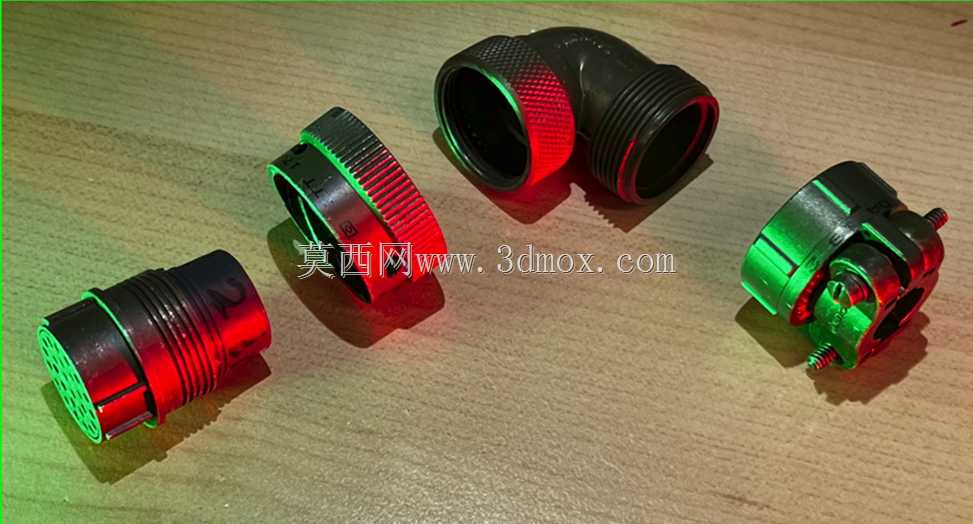

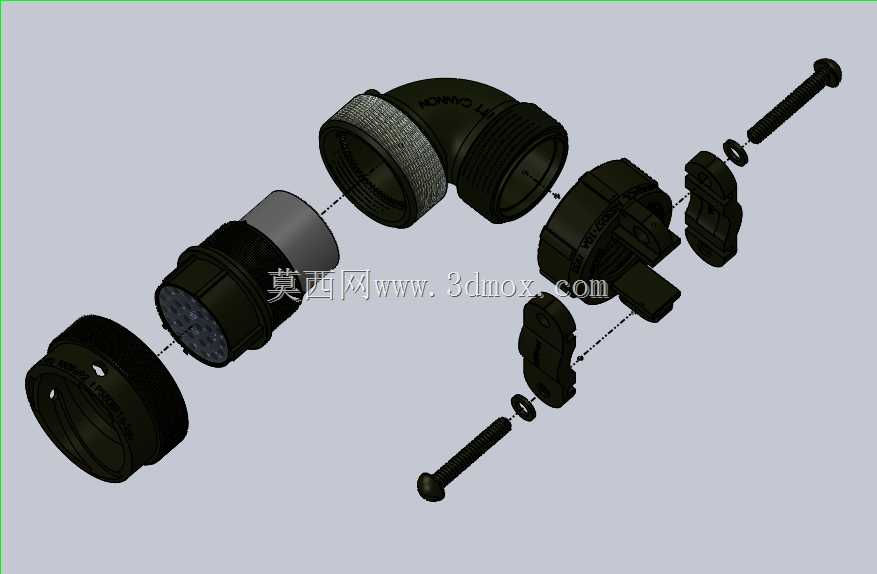

　　接头前端的26个接触针孔采用均匀圆周排布，每个针位对应独立的信号或小电流供电回路，可同时覆盖多路传感器信号传输、低压控制回路接线需求，针孔内部自带弹性接触冠簧，插合后接触电阻稳定在毫欧级，能承受车辆行驶过程中的持续振动冲击，不会出现瞬断故障。接头外壳采用高强度金属材质，表面做了硬质氧化处理，耐盐雾、耐油污性能适配工地、矿区等恶劣作业环境，外壳中段的滚花纹理是为现场徒手拧合锁紧环设计的，即使戴劳保手套操作也能获得足够摩擦力，不需要额外工具即可完成初步锁紧，尾部的夹线结构可以适配不同外径的多芯屏蔽线缆，拧紧后能提供线缆抗拉拽防护，避免外力直接拉扯针脚焊接位置。

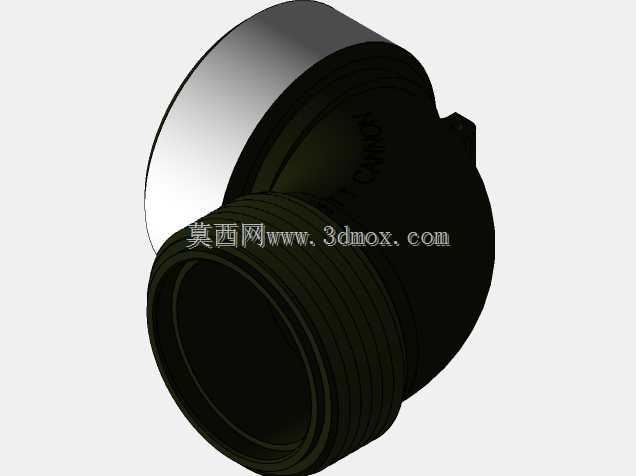

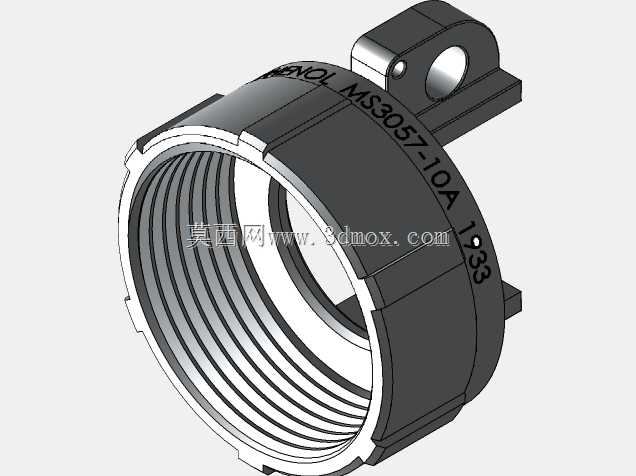

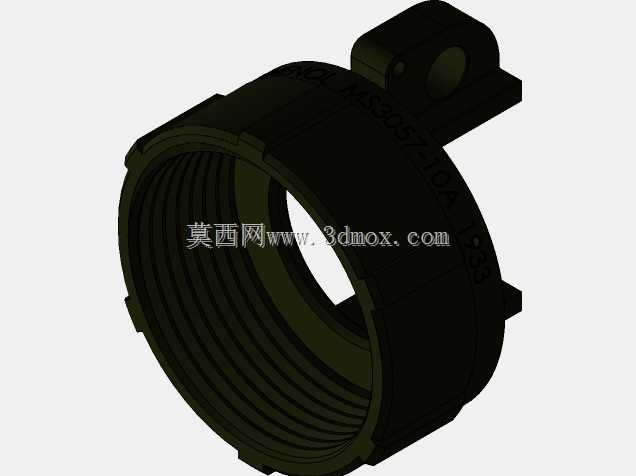

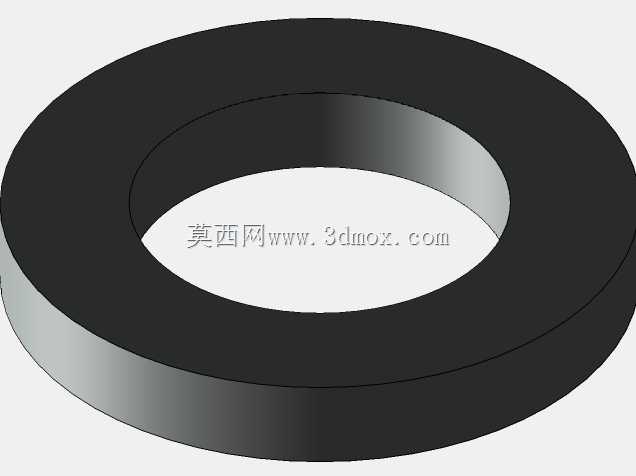

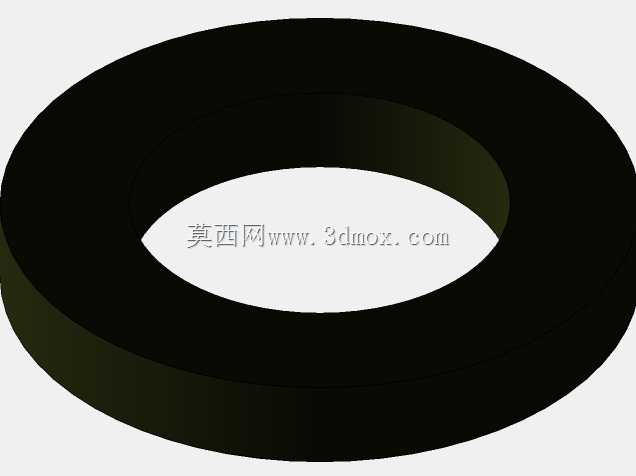

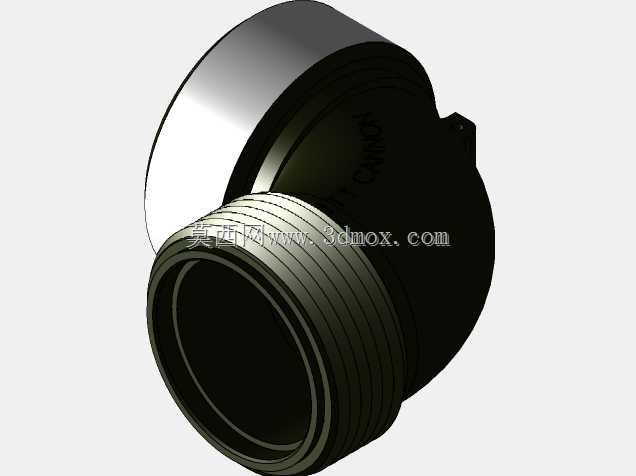

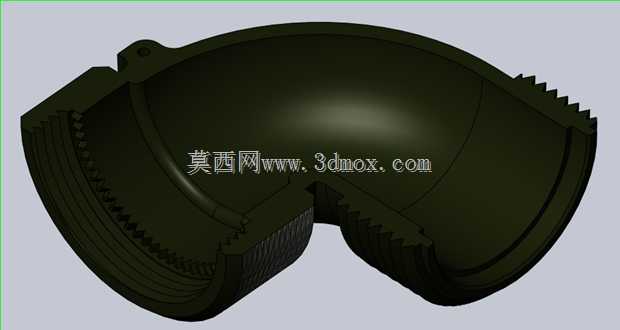

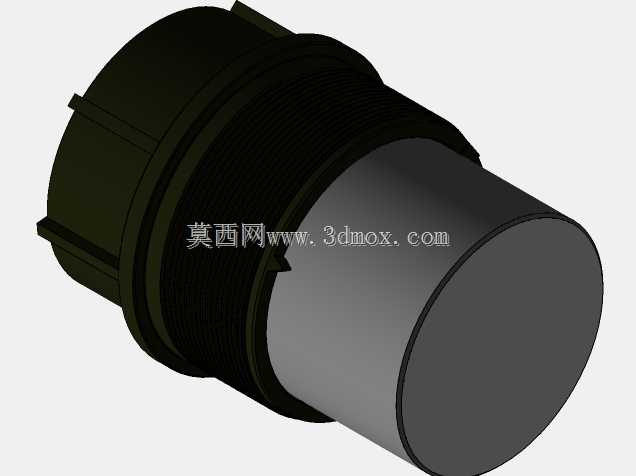

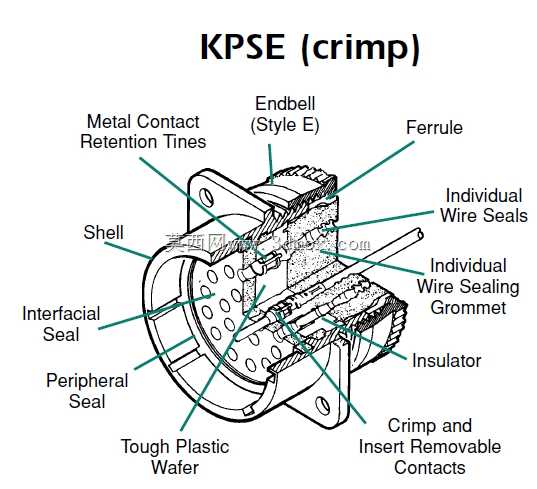

　　从安装边界来看，接头插合面的法兰定位尺寸与同系列26针公插座完全匹配，插合后通过外侧的三头螺纹锁紧环实现轴向固定，锁紧环上的三个卡扣点位可以在旋转到位后发出清晰的触感反馈，避免现场装配出现虚接。设计阶段特意将弯头的出线方向做了限位结构，装配时可以根据现场走线需求调整弯头朝向，调整到位后通过内部的密封圈实现径向防水，防护等级可以满足户外露天设备的使用要求。在三维建模过程中，所有配合尺寸都严格按照行业通用接插件标准做公差匹配，公母插合面的间隙控制在0.1mm以内，既保证插合顺畅，又不会因为间隙过大导致防水密封圈压缩量不足。

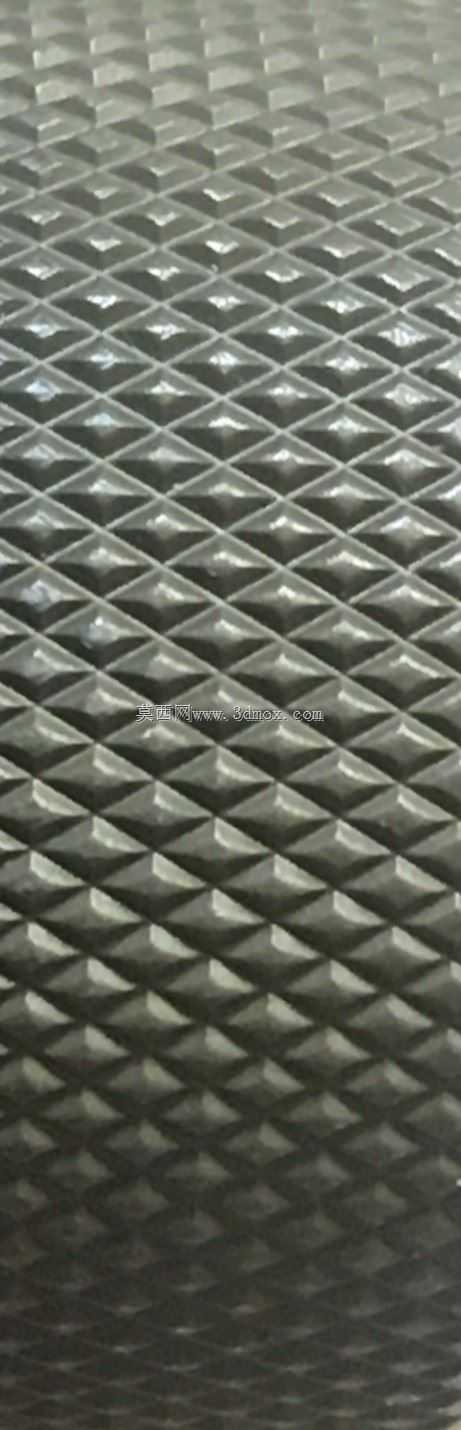

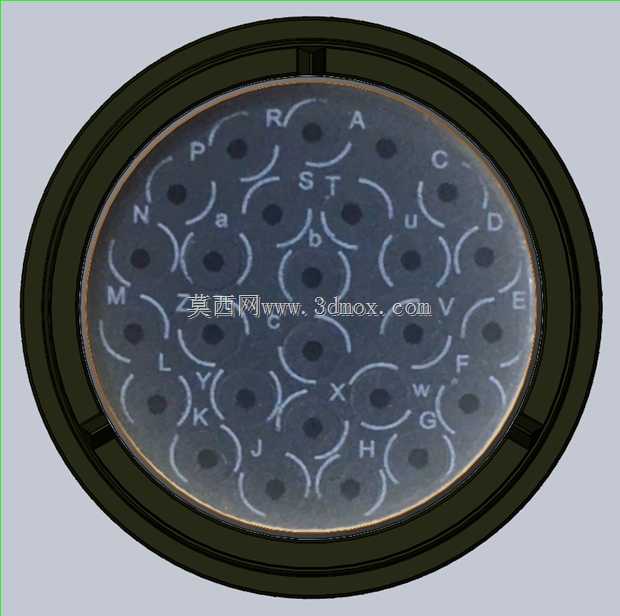

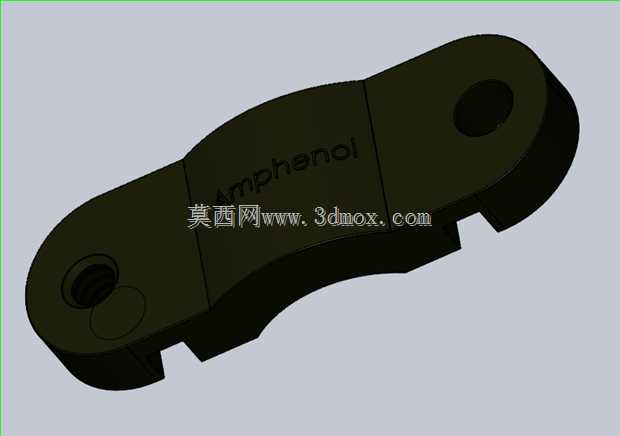

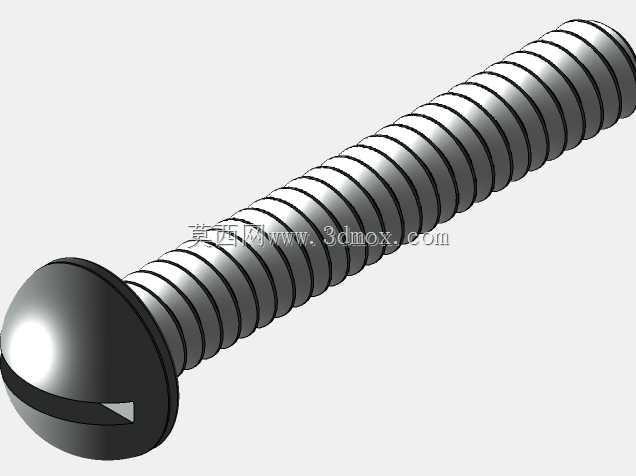

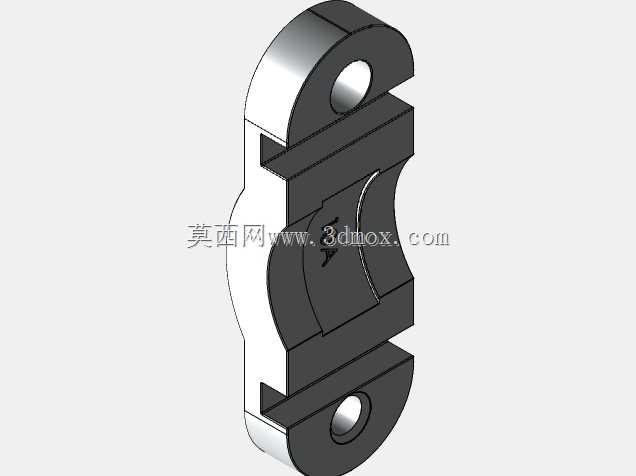

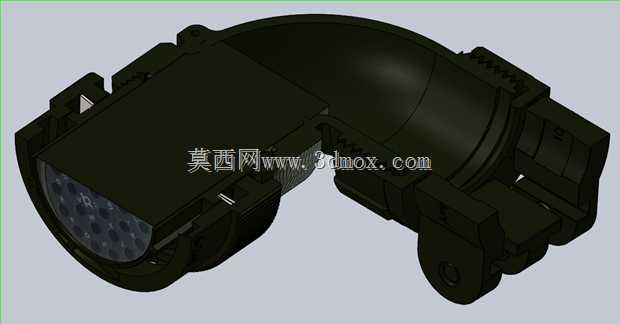

　　针孔的排布位置做了防呆设计，不同直径的针位对应不同功能回路，插合时如果角度不对无法推入，能从结构上避免现场接线错插的问题。外壳上的防滑滚花深度做了0.3mm的凸起处理，既不会因为纹理过深积灰，又能保证操作时的摩擦力，尾部的线缆夹紧爪做了锯齿状咬合结构，夹紧后线缆能承受150N以上的轴向拉力，满足车辆布线时的拉拽强度要求。这类弯式多针连接器在实际使用中，大多布置在车架与驾驶室的连接位置、发动机与电控箱的线束转接位置，相比直式接头能减少30%以上的线束布置空间，同时降低线束弯折带来的疲劳损伤，在重型卡车、矿用设备、工程机械设备的电气系统中应用广泛。建模时对内部的冠簧接触结构、密封圈安装槽、锁紧环卡扣点位都做了完整还原，结构设计人员可以直接将模型导入整车布线装配体中，做线束走向模拟、安装间隙校核，不需要再对模型做二次简化处理，能有效提升电气布线阶段的设计效率，避免后期装配时出现接头与周边结构件干涉的问题。
