法兰安装式RJ45圆形防水连接器结构

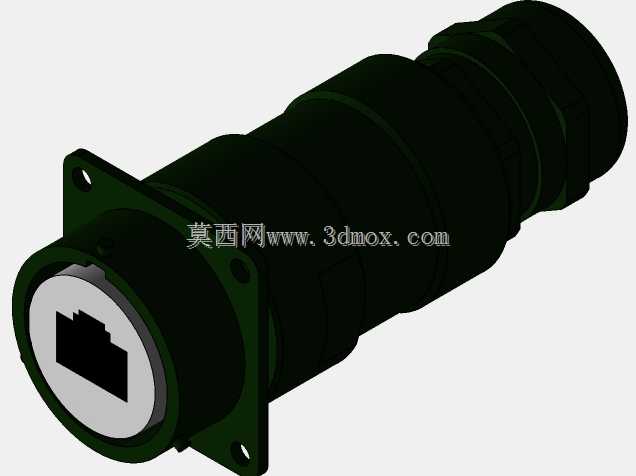

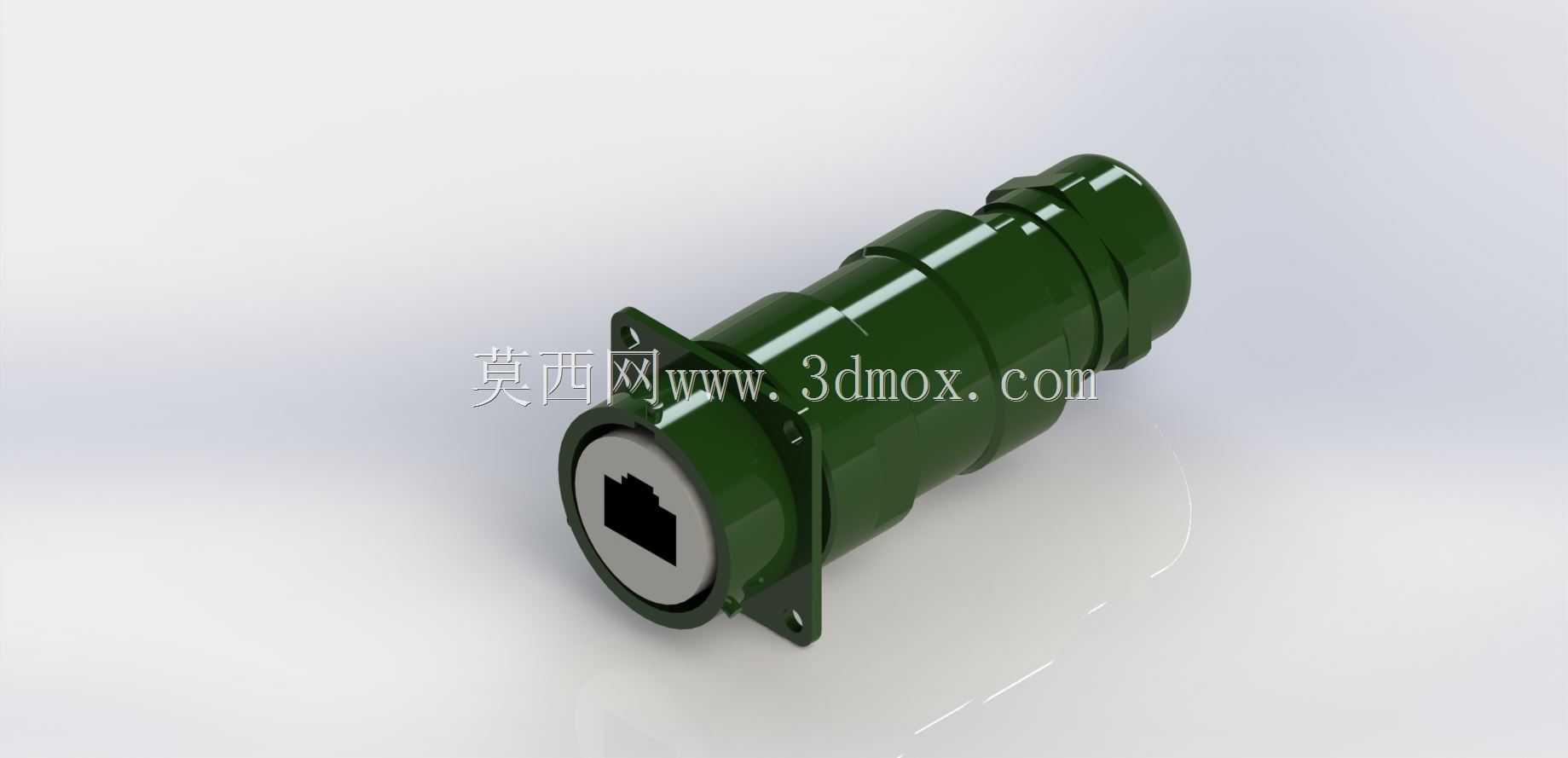

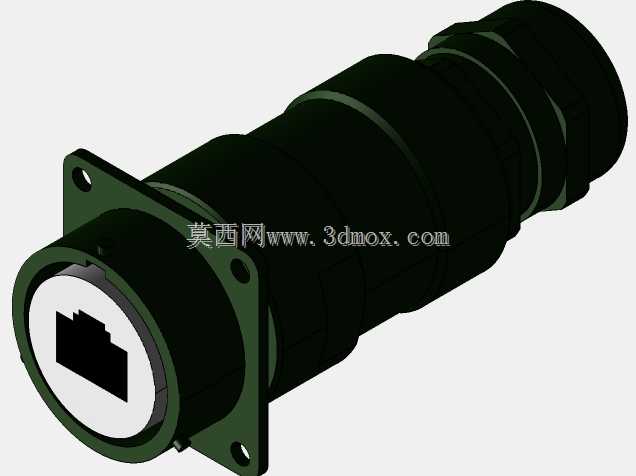

　　这款圆形结构的RJ45连接器，主要面向工业通讯场景的信号传输需求，常见于户外通讯机柜、工业自动化设备、轨道交通车载通讯系统、船用电子设备这类对防护等级有明确要求的布线场景，用来替代常规裸露的RJ45接口，解决普通水晶头插接后无密封、易受外力拉扯脱落、粉尘水汽侵入导致接触失效的工程痛点。从结构设计来看，整体采用圆柱形金属壳体做主体承载，外壳表面做军绿色硬质氧化处理，既提升壳体的耐磨抗腐蚀性能，也能在复杂电磁环境下提供基础的屏蔽效能，避免外部电磁干扰影响网线传输的信号稳定性。

　　前端的法兰安装盘带两个对称的固定孔，属于标准的面板式安装结构，安装时可以直接从设备面板外侧穿入安装位，通过两颗M3规格的螺丝从正面锁紧，不需要在面板背部预留过多操作空间，适配厚度1.5mm到3mm的冷轧钢板、铝合金面板或者工程塑料面板，安装后法兰盘与面板之间可以加装橡胶密封垫，实现IP67级别的面板侧密封。接口端采用内嵌式RJ45插槽设计，插槽外围做了一圈定位止口，插接配套的带锁紧结构的水晶头时，止口可以和插头端的密封圈紧密贴合，避免水汽、粉尘从插接缝隙进入内部接触件；壳体尾部设计了外螺纹结构，用来配套旋紧式的电缆防水接头，穿入网线后旋紧尾帽即可抱紧网线外护套，既可以实现尾部的密封防护，也能提供线缆抗拉能力，避免设备运行过程中线缆被拉扯时直接将力传递到内部焊线端，造成焊点脱开、接触不良的问题。

　　从建模的结构细节来看，内部的RJ45模块做了定位卡槽设计，装配时模块可以直接卡入壳体内部的定位筋，不需要额外打胶固定，模块与壳体之间预留了0.1mm的装配间隙，方便生产时的快速组装，同时也能避免温度变化时不同材料热胀冷缩导致的壳体挤压模块，造成内部插针移位。整体外形的直径控制在20mm左右，轴向总长度不含尾部接头约为45mm，安装法兰的对角孔距为28mm，在做设备面板开孔设计时，只需要开直径21mm的穿线孔，在孔位两侧对应法兰固定孔位置打两个直径3.2mm的安装孔即可完成安装适配，不会占用过多面板内部的布线空间。

　　这类连接器在实际选型时，通常会和同系列的圆形电源连接器搭配使用，在小型化的工业设备上同时实现电源输入和以太网信号传输的接口统一，保持设备外观的一致性；相比方形的RJ45防水连接器，圆柱形壳体的抗外力冲击能力更强，在有磕碰风险的户外设备、移动作业设备上使用时，不容易因为外力撞击出现壳体开裂、接口变形的问题。建模过程中对插接配合的尺寸做了公差适配，插槽的开口尺寸比标准RJ45水晶头尺寸大0.2mm，既保证插接时的顺畅度，也不会因为间隙过大导致插接后晃动，影响接触可靠性；壳体上的所有棱角都做了R0.5的圆角处理，避免安装操作时划伤操作人员，也减少应力集中点，提升壳体的结构强度。在实际工程应用中，这类连接器可以支持百兆、千兆以太网的信号传输，部分优化内部屏蔽结构的型号还可以支持万兆传输，满足工业视觉检测、工业以太网总线、户外AP设备等不同场景的通讯布线需求，相比普通的民用级RJ45接口，其抗震性能可以满足5G加速度的振动测试要求，在有持续振动的设备上使用时不会出现瞬断的问题。
