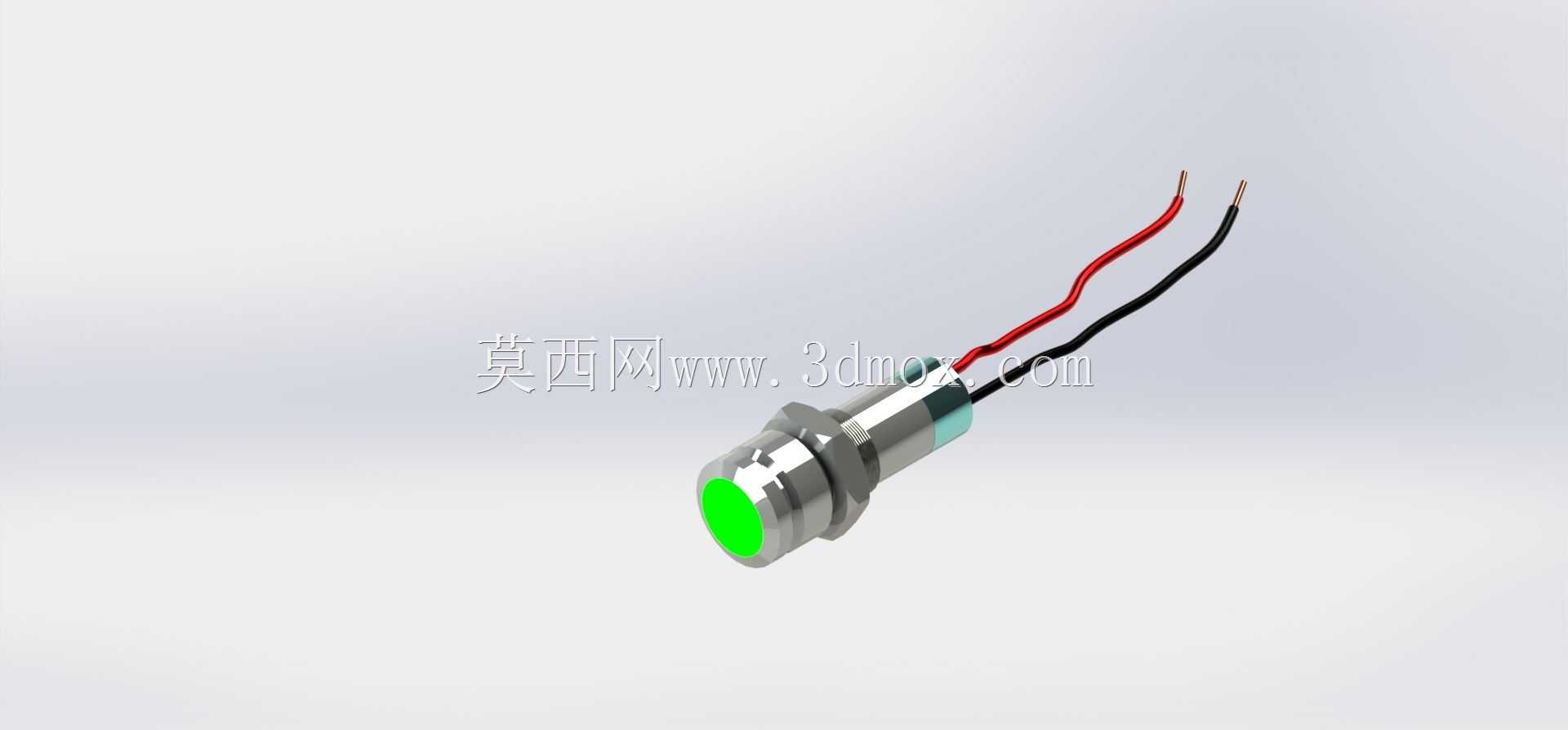

220V金属外壳绿色发光LED指示灯

　　这款220V绿色发光LED指示灯，是工业电控系统里最常见的人机交互基础元件，日常在各类低压配电柜体、自动化设备操作面板、小型机电控制箱、测试治具台架上都能见到它的身影，核心作用是给现场操作人员传递设备通电、运行、故障触发等明确的状态信号，避免操作人员误判设备工况引发操作风险。

　　从结构设计来看，这款指示灯采用全金属螺纹外壳，主体为圆柱形金属壳体，表面做了防锈钝化处理，适配工业现场多粉尘、轻度油污的使用环境，相比塑料外壳的同类型指示灯，抗磕碰能力更强，在设备搬运、日常运维拆装过程中不容易出现外壳开裂、螺纹滑牙的问题。前端发光端采用内嵌式绿色LED灯珠，发光面做了磨砂匀光处理，点亮时光线柔和不刺眼，在车间常规照明环境下，3-5米距离内可以清晰识别发光状态，不会出现局部亮斑或者光线发散导致的识别模糊问题。尾部引出红黑两根多股铜芯导线，红色对应相线接入端，黑色对应零线接入端，导线外层采用耐温PVC绝缘层，适配常规电控柜内的布线温度环境，接线时不需要额外焊接引脚，直接压接或者套端子接入端子排即可，能减少现场接线的工时消耗。

　　安装边界方面，这款指示灯采用标准面板开孔安装方式，壳体上的外螺纹搭配配套的六角锁紧螺母，可以适配厚度1-5mm的金属面板、塑料面板或者绝缘板安装，安装时只需要在面板上开出对应直径的圆孔，将指示灯从面板正面插入，背面拧上锁紧螺母即可完成固定，不需要额外的固定支架，安装效率较高。整体轴向长度控制在常规面板安装的兼容范围内，不会因为指示灯本体过长，挤占柜内的布线空间，也不会和柜内安装的接触器、端子排等其他元件产生干涉。

　　设计思路上，这款指示灯没有做多余的冗余结构，完全围绕工业现场的实用需求出发：金属外壳兼顾接地防护需求，在设备出现漏电情况时可以通过外壳将漏电流导入柜体接地系统，提升使用安全性；绿色发光色号遵循工业电控的通用色标规范，对应设备正常运行、电源接通的常规状态，操作人员不需要额外识别标识就能快速理解信号含义；尾部引线长度预留了足够的接线冗余，不需要用户额外延长导线就能适配大部分柜内的布线距离，同时引线和壳体的连接部位做了防拉脱加固，日常运维拉扯导线时不会出现引线从壳体内部脱落的问题。

　　在实际选型应用中，这类220V指示灯不需要额外搭配分压电阻或者供电模块，可以直接接入民用或工业220V交流回路，省去了额外选配附件的步骤，对于小型设备的设计人员来说，直接选型接入回路即可完成状态指示回路的设计，能减少电控设计的工作量。相比传统的氖泡指示灯，这款LED指示灯的功耗更低，长期点亮状态下的发热量极小，不会因为长时间工作导致壳体温度过高烫坏周边的塑料元件，同时LED的使用寿命远长于氖泡，能减少后期设备运维过程中更换指示灯的频次，降低设备的全生命周期维护成本。

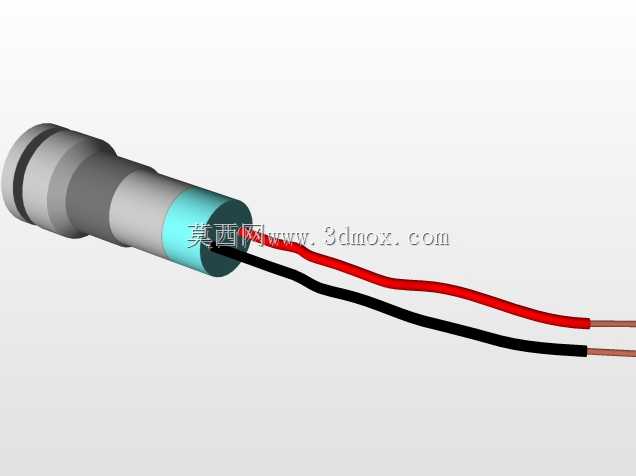

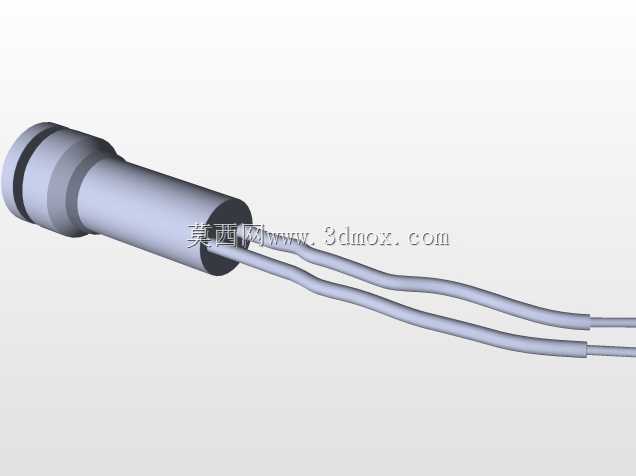

　　建模过程中，对指示灯的螺纹细节、发光面的弧度、尾部导线的出线角度都做了1:1的还原，壳体上的安装卡位、锁紧螺母的六角外形都按照实际加工尺寸绘制，导入装配体时可以直接匹配面板开孔的装配位置，不需要额外调整尺寸参数，能直接用于设备面板的装配干涉检查、布线空间校核，也可以用于设备操作面板的渲染效果图制作，还原设备组装完成后的真实视觉效果。
