焊接结构型钢框架构件三维设计作品

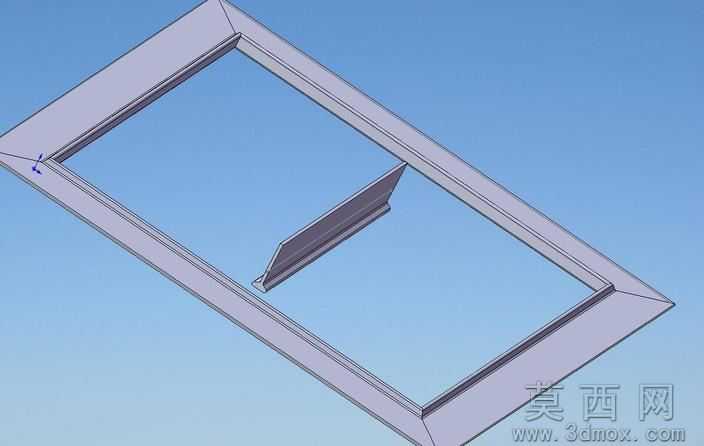

本作品基于SolidWorks三维建模环境完成，严格遵循DIN1019型钢标准参数进行设计，整体为矩形外框搭配内部斜向支撑的焊接结构形式。建模初期先梳理型钢截面的标准轮廓参数，通过草图绘制精准还原型钢的截面尺寸、倒角、壁厚等细节特征，再采用扫描特征生成基础型钢段，之后根据框架的整体尺寸要求，对各段型钢进行长度裁切、角度裁切处理，保证外框四个角的45度斜接面完全贴合，拼接缝隙控制在建模精度允许的最小范围内，避免出现错位、间隙过大的问题。内部斜向支撑构件同样采用同规格型钢制作，建模时先确定支撑两端与外框内侧的连接点位，调整支撑的倾斜角度，确保支撑两端的裁切角度与外框内壁完全匹配，能够实现紧密贴合，为后续焊接装配提供精准的定位基础。材质设定上选用普通碳素结构钢材质，渲染时还原金属哑光质感，对型钢的棱边做微小的圆角处理，模拟实际型材生产过程中的自然倒角效果，避免尖锐棱边带来的不真实感。结构设计层面，外框采用闭合式矩形结构，具备较好的平面抗形变能力，内部斜向支撑将矩形框内部分隔为两个三角形区域，利用三角形结构的稳定性提升整体框架的抗扭、抗弯折性能，可作为设备外框、支撑底座、防护边框等场景的基础结构使用。建模过程中同步完成了库特征的配置，将该焊接构件的结构参数录入结构构件库，后续同类型框架设计时可直接调用对应型钢轮廓，快速生成不同尺寸的框架结构，大幅提升同类型结构件的设计效率。模型完成后进行了干涉检查，确认各段型钢拼接位置无重叠、无干涉，所有连接面完全贴合，符合焊接构件的实际加工装配要求，同时对模型的文件结构进行了整理，将不同构件的特征、草图分类归档，方便后续使用者根据需求调整框架尺寸、支撑位置、型钢规格等参数，适配不同的使用场景。
