低压配电用SM系列母线支撑绝缘子结构设计

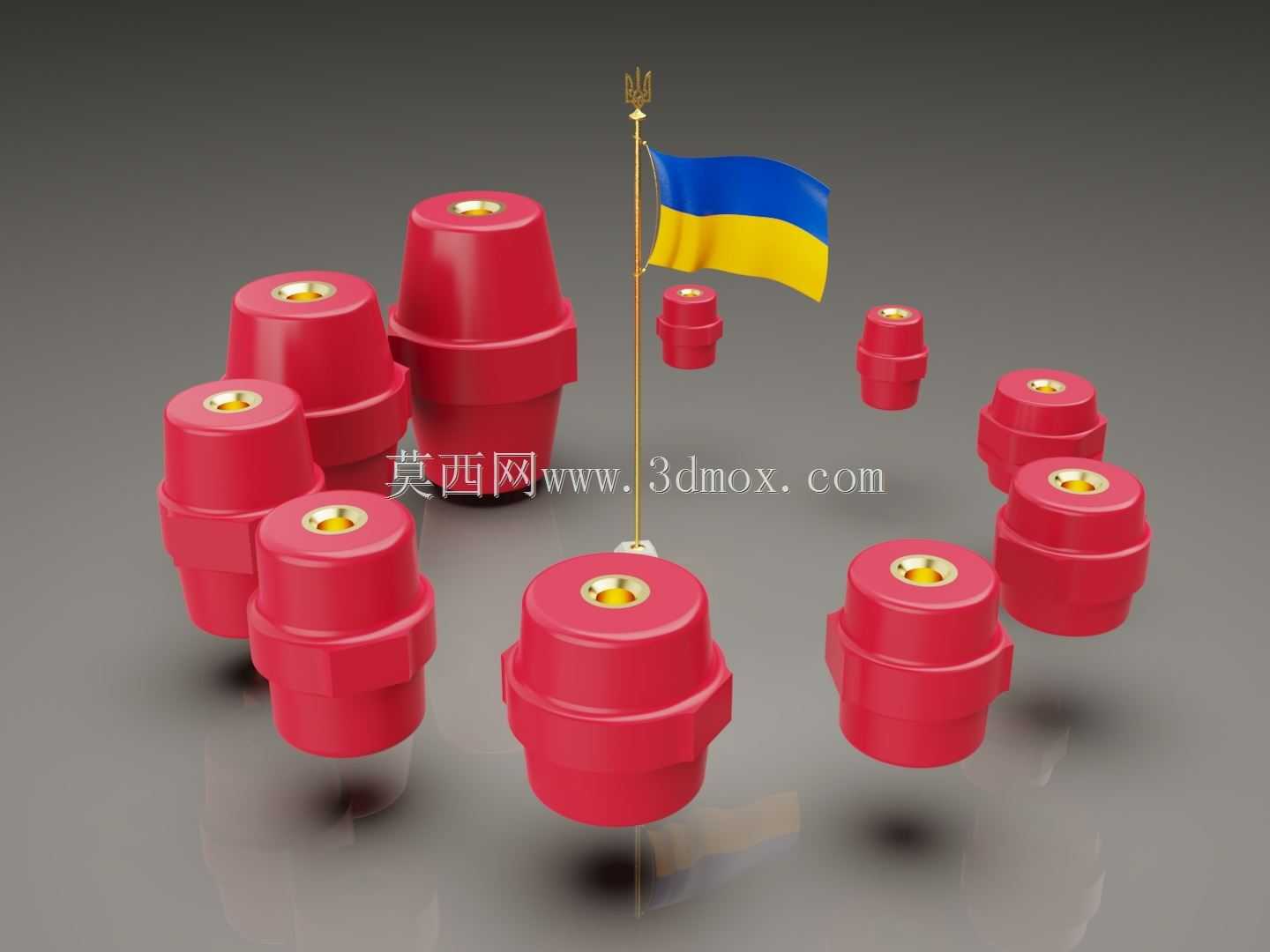

　　在低压配电系统的柜体内部布局设计中，母线的固定与绝缘隔离是直接影响柜体运行可靠性的核心环节，不少刚入行的结构工程师在做柜内排布时，容易忽略绝缘子的选型匹配，要么选的支撑件高度不足导致母排与柜体安装板的电气间隙不够，要么固定孔位不匹配导致现场安装需要重新打孔，既耽误装配进度，也留下绝缘隐患。SM系列的母线支撑绝缘子，就是针对这类低压柜、变频柜内部母排固定场景开发的专用绝缘支撑件，整套系列覆盖了不同的高度规格，能够适配不同载流量母排的安装间隙要求，从最小的20mm高度到76mm高度，对应不同电压等级下的爬电距离要求，满足6kV到25kV区间的耐压需求，完全覆盖常规低压配电、变频传动类设备的绝缘防护要求。

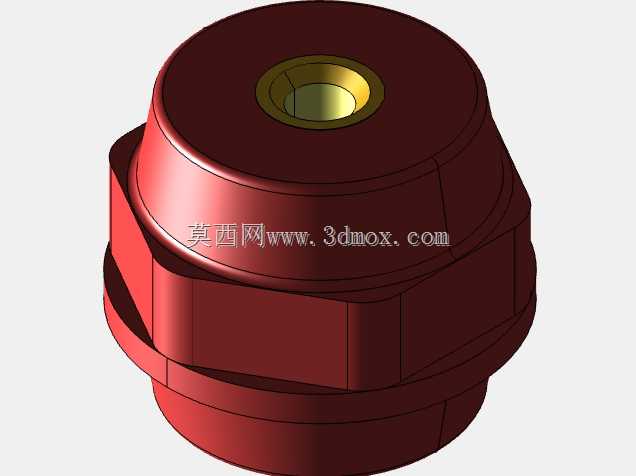

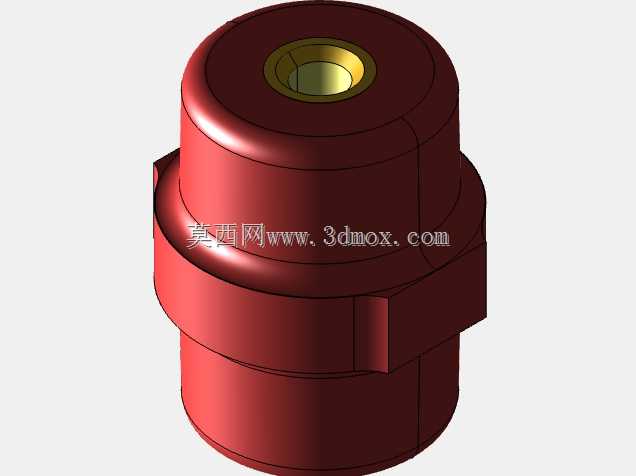

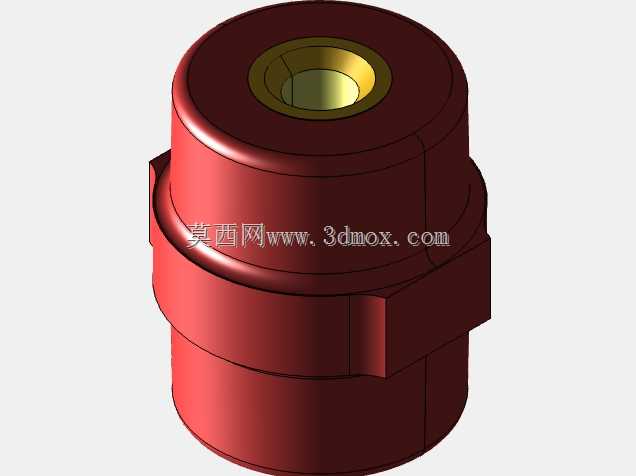

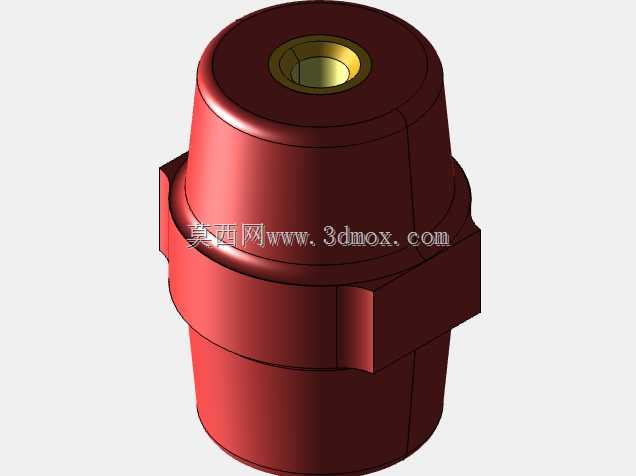

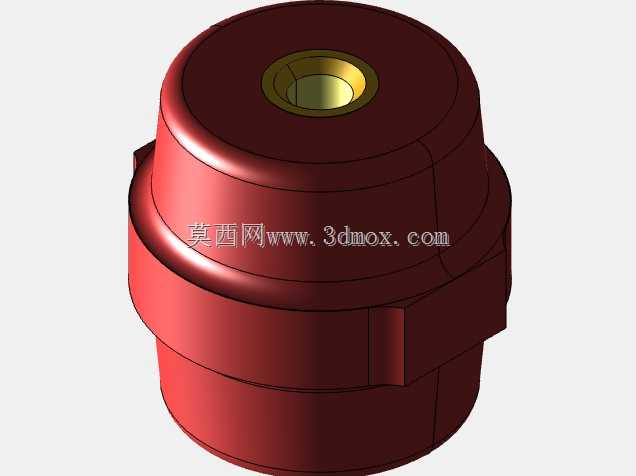

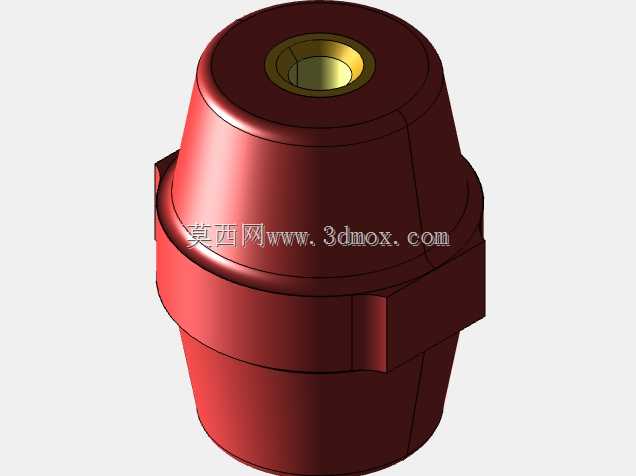

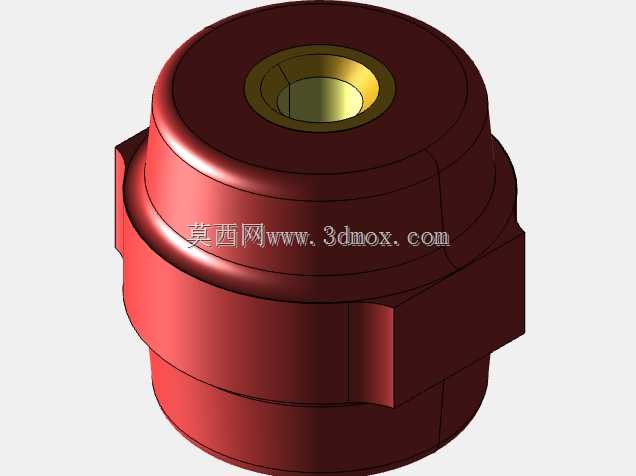

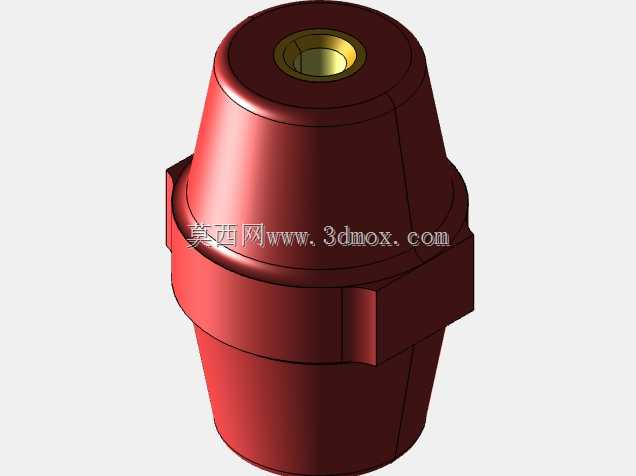

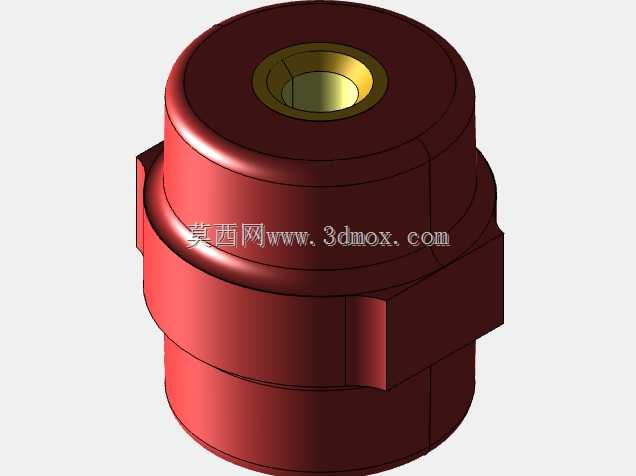

　　从结构设计的角度看，这类绝缘子采用的是上下带金属嵌件的结构，底部的嵌件用于和柜体安装梁、安装板做螺钉固定，顶部的嵌件用于锁紧铜排，嵌件材质选用黄铜和镀锌钢两种，黄铜嵌件的导电连续性更好，适合需要做等电位连接的安装场景，镀锌钢嵌件的机械强度更高，适合大截面、大重量母排的支撑场景，避免长期承重出现螺纹滑牙的问题。主体绝缘部分选用BMC团状模塑料和SMC片状模塑料两种材质，BMC材质的成型精度更高，表面光洁度好，适合对外观有要求的柜内明装场景，SMC材质的机械强度更优，抗冲击性能更好，适合有振动的设备内部安装，比如变频器出线端、电容补偿柜内这类存在一定电磁振动或者设备运行振动的位置。

　　实际做三维建模的时候，需要重点关注几个安装边界尺寸，首先是绝缘子底部的安装孔距，不同高度规格的绝缘子，底部固定螺钉的适配范围从5mm到10mm不等，建模时要提前预留对应的安装过孔尺寸，避免和柜内的走线槽、其他元器件的安装位产生干涉；其次是绝缘子的整体外形，这类绝缘子为了增加爬电距离，主体采用了多段凸缘的阶梯结构，建模时不能简单做成直筒型，要准确还原每一段凸缘的直径和高度，否则后续做电气间隙校验的时候，计算出来的爬电距离会和实际值存在偏差，导致安规校验不通过；另外顶部嵌件的螺纹深度也要准确还原，因为铜排固定时螺钉的拧入深度直接影响连接可靠性，拧入过浅会导致运行过程中母排松动，拧入过深可能会顶穿底部嵌件，影响和安装板的固定强度。

　　这类绝缘子的应用场景不只是常规的低压配电柜，在光伏并网柜、UPS供电柜、工业变频器的进出线母排固定、充电桩内部的功率母排支撑场景中都有大量使用，选型时除了匹配电压等级对应的高度，还要根据母排的重量计算支撑点的间距，一般来说单根母排的支撑点间距不超过800mm，大截面母排还要适当加密支撑点，避免母排因为自重或者电动力作用出现变形。在做三维装配的时候，还要注意绝缘子的安装方向，虽然这类绝缘子是上下对称结构，但部分带定位凸台的规格，要保证凸台完全卡入安装板的定位孔内，避免拧紧螺钉的时候绝缘子出现跟转，导致绝缘主体被拧裂。另外材质的耐温范围覆盖-40℃到140℃，能够适配大部分工业现场的环境温度要求，不管是北方户外的柜内安装，还是车间内部靠近发热元件的位置，都能保证绝缘性能不会因为温度变化出现明显衰减。

　　建模过程中还要注意细节的还原，比如绝缘主体表面的脱模斜度，虽然斜度不大，但如果完全做成垂直面，后续导出工程图的时候会和实际加工件存在尺寸偏差，还有金属嵌件和绝缘主体结合位置的溢料槽结构，虽然是工艺结构，但在做装配干涉检查的时候，如果忽略这个结构，可能会出现虚拟装配时无干涉，但实际安装时嵌件突出部分和铜排或者安装板产生干涉的问题。另外不同规格的绝缘子，顶部嵌件的端面平整度也有要求，建模时要保证安装面的平面度，避免母排安装后出现倾斜，导致相邻母排之间的间隙不均匀。
