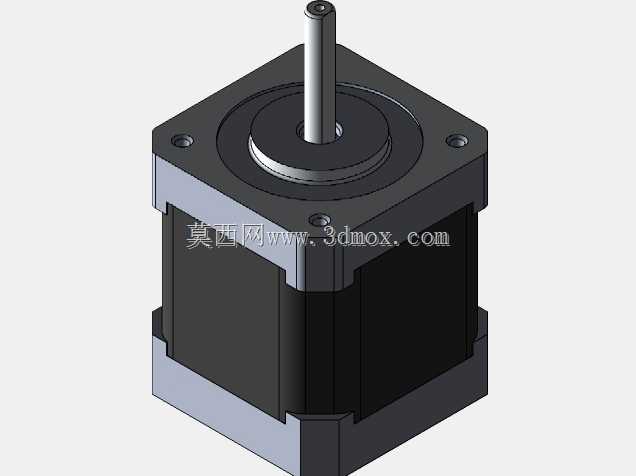

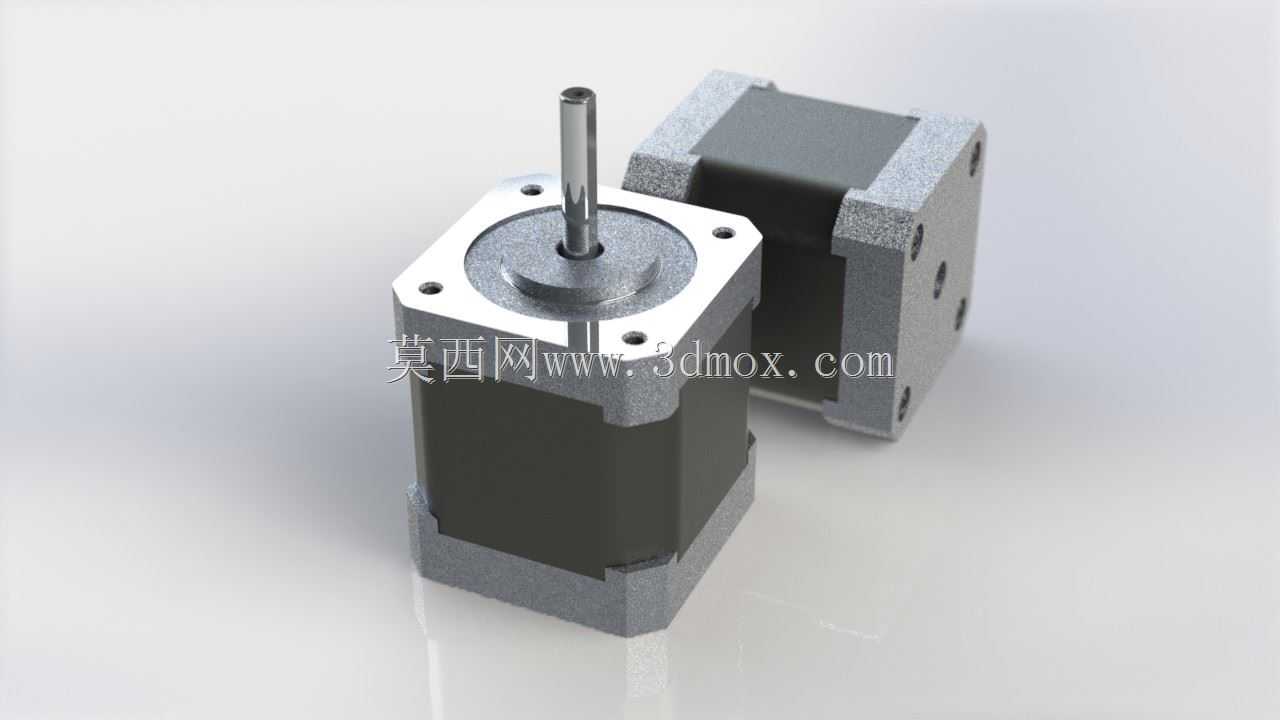

NEMA17步进电机高精度三维结构模型

　　做小型自动化设备结构设计的工程师，对NEMA17规格的步进电机肯定不会陌生，这类42mm法兰尺寸的步进电机，是桌面级3D打印机、小型数控雕刻机、桌面机械臂、自动化点胶工位、小型传送带模组里最常用的动力执行元件，这次做的这个三维结构模型，完全是按照实物的实际装配尺寸逆向建模完成的，每一处安装边界、配合公差都对照实物做了反复校核，完全可以直接用到设备的整体装配干涉检查、安装位预留、运动仿真环节里，不用再担心模型和实物尺寸对不上导致的装配返工问题。

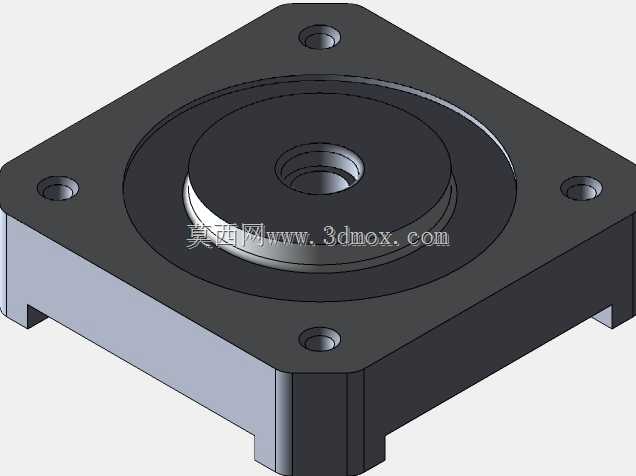

　　建模的时候最先敲定的是前端法兰的安装基准，NEMA17的标准法兰是42mm见方的方形结构，四个安装孔的中心距是31mm，安装孔采用M3螺纹规格，前端出轴的直径是5mm，轴伸长度24mm，轴端做了D型切边处理，切边深度0.5mm，这个细节是很多通用模型容易忽略的点——实际装配的时候，同步轮、联轴器的紧定螺钉就是顶在这个D型平面上的，如果模型里没做这个切边，后续做装配仿真的时候就没法准确模拟紧定螺钉的安装位置，甚至会误以为轴和联轴器存在干涉。前端盖的轴承安装位也做了精准还原，轴承采用623ZZ深沟球轴承，轴承室的配合公差按照基孔制过渡配合设计，和实际生产中的公差带完全一致，能准确模拟轴承压装后的配合状态。

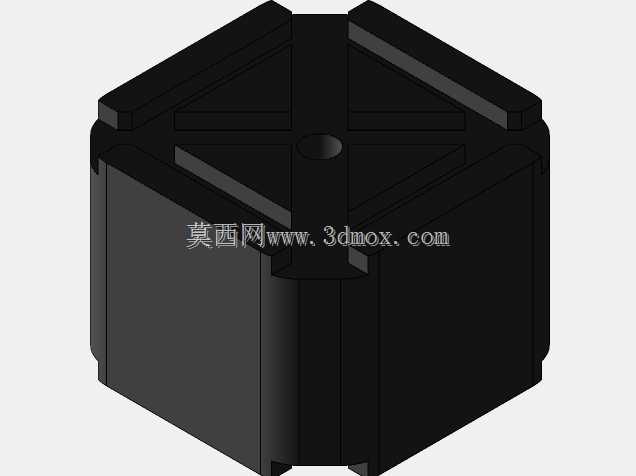

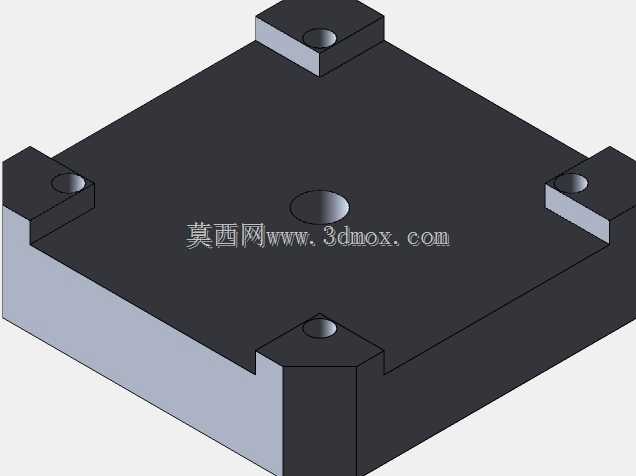

　　电机的机身部分是定子组件的包裹结构，机身截面同样是42mm见方，机身长度根据不同扭矩规格会有差异，这个模型对应的是40mm机身长度的常用款，额定保持扭矩在0.4N·m左右，能覆盖绝大多数小型自动化设备的动力需求。建模的时候特意把机身的叠片压装倒角、表面喷塑的圆角细节都做了出来，不是生硬的直角方块，更贴近实物的外观状态。后端盖的结构和前端盖对应，同样预留了四个安装螺孔，方便后续加装编码器、刹车模块这类扩展附件，后端出线的位置做了标准的引线槽结构，出线方向可以根据实际安装需求调整，模型里也预留了线缆的布线空间，做设备整体布线仿真的时候能直接参考这个位置预留走线槽的空间，避免线缆和周围结构件产生摩擦干涉。

　　很多工程师做设备设计的时候，容易忽略电机的安装边界问题，比如电机出轴的轴向窜动间隙、机身和安装板之间的预留间隙、尾部出线的折弯半径，这些细节如果在三维建模阶段没考虑到，实际装配的时候很容易出问题。这个模型里特意把这些边界条件都做了明确的标注参考：前端法兰和安装板贴合的面是基准面，安装板的通孔直径建议做到3.4mm，方便安装的时候调整电机的同轴度；出轴和负载连接的时候，要预留0.5-1mm的轴向间隙，避免电机轴和负载硬顶导致轴承磨损；尾部引线的最小折弯半径是5倍线径，布线的时候不能把线折死，不然容易出现内部断线的问题。

　　从实际应用场景来说，这类NEMA17步进电机的优势是安装尺寸标准化程度高，控制简单，成本可控，不需要复杂的伺服调试就能实现精准的开环位置控制，在低速大扭矩的工况下非常适用。比如桌面3D打印机的XYZ三个轴的传动，几乎都是用这个规格的电机，通过同步带带动滑台移动，建模的时候如果电机模型的安装孔位不准，整个滑台的装配就会出现偏差，导致同步带张紧度不一致，打印的时候出现层纹问题。再比如小型数控雕刻机的Z轴传动，用这个规格的电机带动丝杠升降，模型里如果没准确还原电机轴和丝杠的连接尺寸，装配的时候联轴器就会出现偏心，导致Z轴上下运动的时候出现卡顿，影响雕刻精度。

　　建模过程中没有做多余的简化，电机内部的定子、转子结构虽然做了外观封装，但外部的所有安装尺寸、配合尺寸都完全和实物一致，既不会因为模型过于复杂导致装配文件卡顿，也不会因为过度简化丢失关键的安装参考信息。比如电机机身的四个边角的R角，实际是1mm的圆角，模型里也准确做了出来，做设备外壳设计的时候，就能准确预留电机的安装空间，不会出现外壳和电机边角干涉的问题。还有前端盖的定位止口，直径是22mm，止口深度2mm，这个结构是用来保证电机和安装板之间的同轴度的，很多简化模型会把这个止口漏掉，导致设计的时候没法做止口配合的定位结构，实际装配的时候电机轴和传动机构的同轴度全靠人工调整，非常影响装配效率。

　　做结构设计的时候，一个准确的标准件三维模型能节省大量的校核时间，不用每次选型都去翻样本查尺寸，也不用自己从零开始建模，直接把这个模型调入装配体里，就能快速完成安装位的设计、干涉检查、运动仿真。尤其是做小型非标自动化设备的时候，动力元件的安装位是整个结构设计的基准之一，电机模型的尺寸准确性直接影响后续所有传动结构的设计精度，这个模型的所有尺寸都经过实物测量校核，和市面上主流厂商生产的NEMA17步进电机安装尺寸完全兼容，不管是做新设备的设计，还是做现有设备的改造，都能直接使用。
